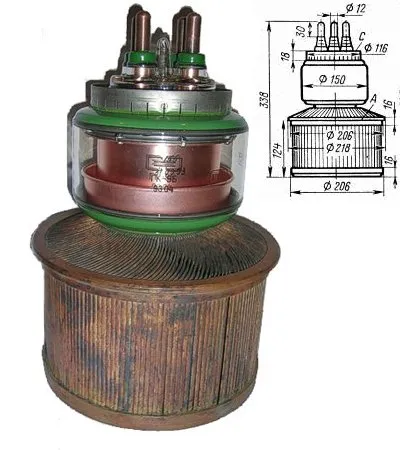

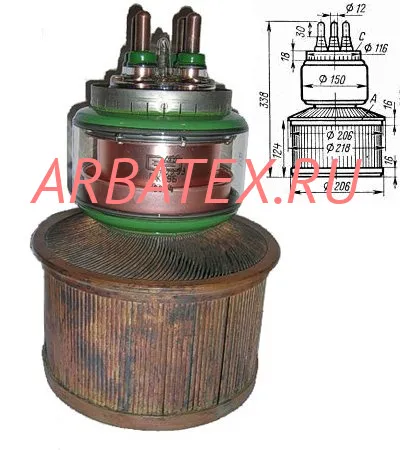

ГК-9Б генераторный триод

Описание ГК-9Б

ГК-9Б генераторный триод.Предназначен для усиления мощности высокочастотных колебаний в радиотехнических устройствах широкого применения,относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

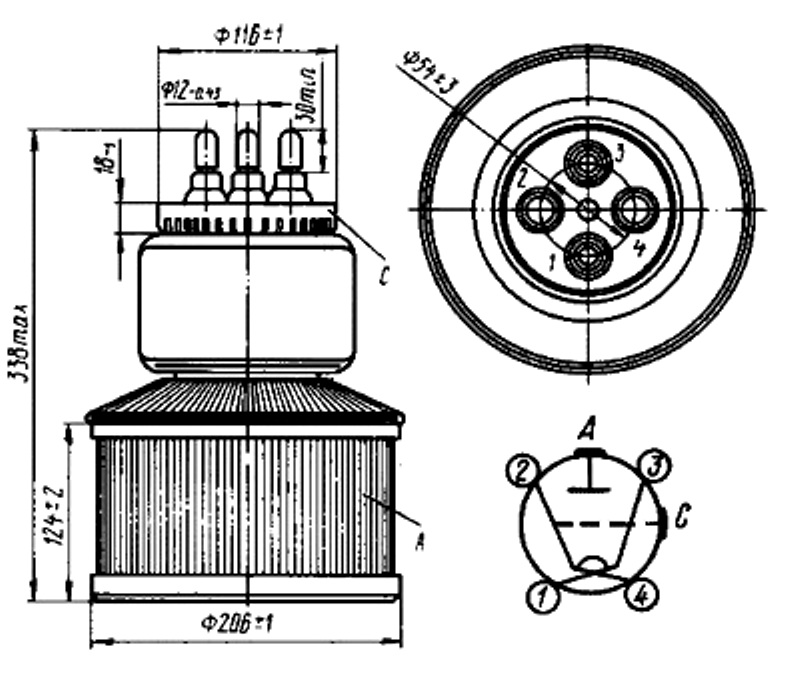

Параметры и характеристики ГК-9Б:

ГК-9Б
Металлостеклянный генераторный триод.
Предназначен для усиления мощности высокочастотных колебаний в радиотехнических устройствах широкого применения.
Оформление - металлостеклянное.
Рабочее положение - вертикальное, анодом вниз.
Охлаждение - принудительное:
  - анода - воздушное не менее 1300 м3/ч,
  - ножки - воздушное не менее 30 м3/ч;
Долговечность не менее 2000 ч.
Масса не более 12 кг.

Основные технические параметры ГК-9Б: при uн=8,3 В, uа=10 кВ, ia=0,2 А
• Ток накала ...... 135 ±15 А
• Устойчивость тока анода в течение 10 мин (при uа=1 кВ) ...... не менее 0,3 А
• Ток сетки обратный (при uа=8 кВ и uс=200 В) ...... не более 440 мкА
• Ток сетки обратный (при uа=0,8 кВ и uс=200 В) ...... не более 340 мкА
• Ионный ток сетки ...... не более 100 мкА
• Ток эмиссии в импульсе (при uн=7,9 В и uа=1 кВ) ...... не менее 40 А
• Ток утечки между сеткой и катодом (при uск=200 В) ...... не более 300 мкА
• Крутизна характеристики ...... 50 ± 8 мА/В
• Коэффициент усиления (при uа=4,8 кВ и iа=2,5 А) ...... 28 ± 4
• Напряжение сетки запирающее отрицательное ...... не более 420 В
• Колебательная мощность (на частоте 2 МГц) ...... не менее 30 кВт
Междуэлектродные емкости, пФ:
  - сетка-катод - не более 80
  - анод-катод - не более 2
  - сетка-анод - не более 50

Предельные эксплуатационные данные ГК-9Б:
Напряжение накала - 7,9-8,7 В
Напряжение анода - 12 кВ
Ток накала пусковой  - 250 А
Мощность, рассеиваемая анодом -18 кВт
Мощность, рассеиваемая сеткой - 500 Вт
Рабочая частота при отдаваемой колебательной мощности не менее 30 кВт - 2 МГц
Температура баллона, ножки и спаев металла со стеклом - 150 °С
Интервал рабочих температур окружающей среды - от -60 до +70 °С.
