Описание ГК-71

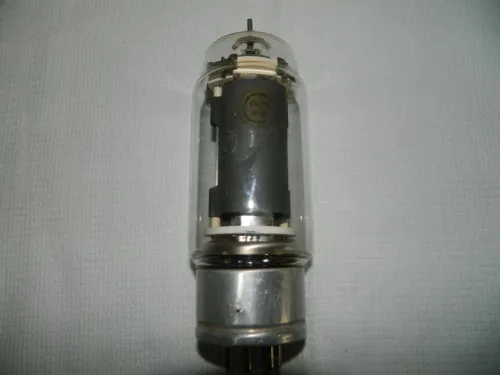

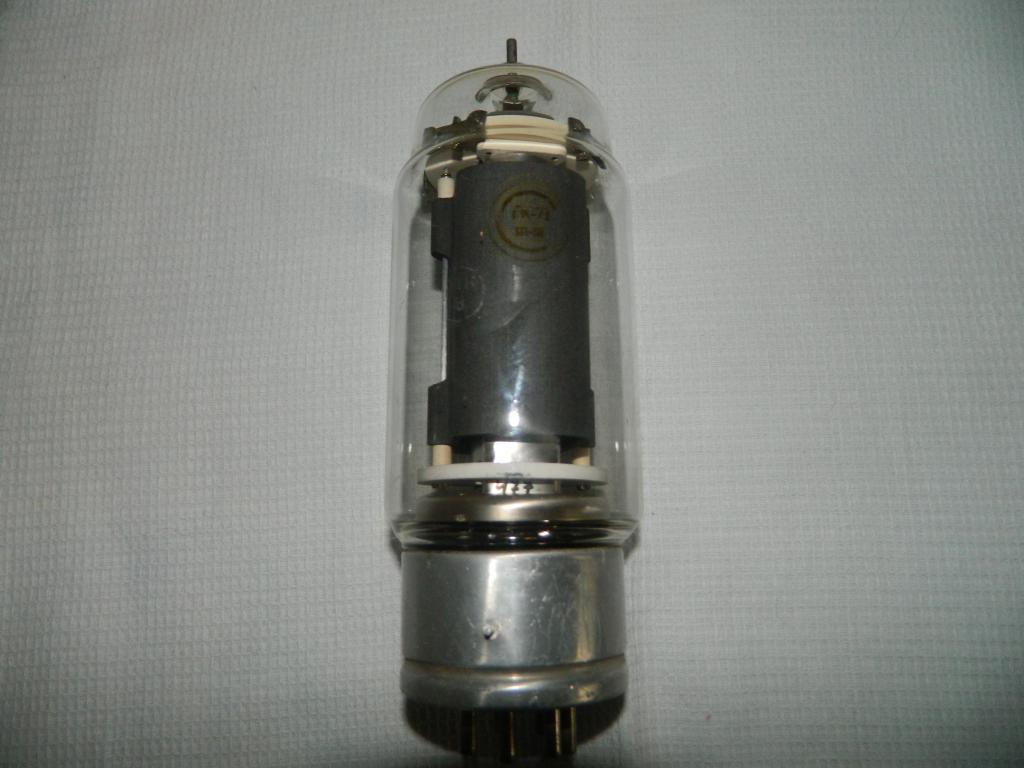

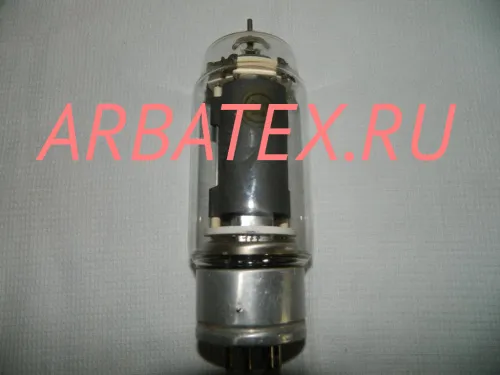

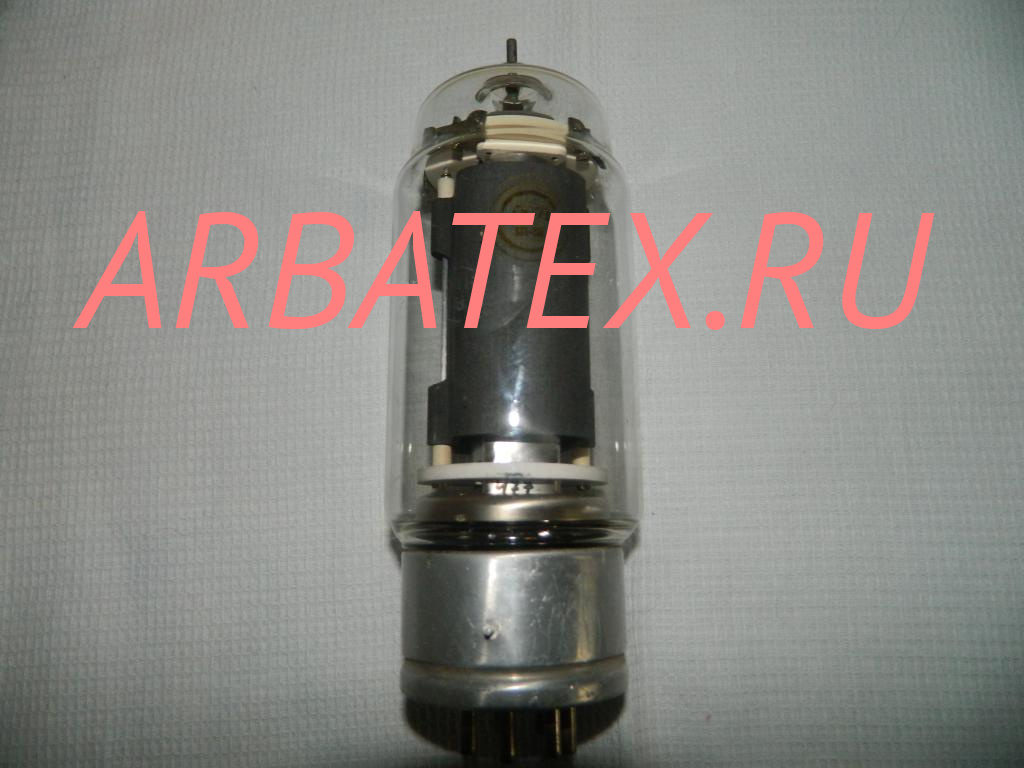

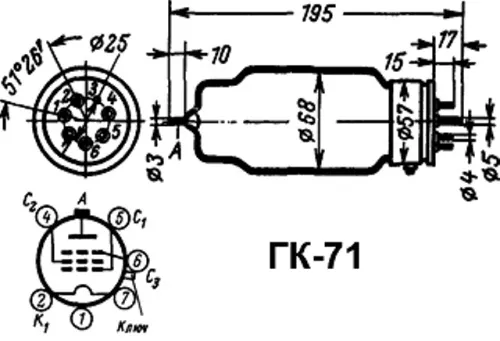

ГК-71 генераторный пентод предназначен для генерирования и усиления мощности сигналов в диапазоне частот 5-20МГц, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГК-71:


ГК-71
Стеклянный генераторный пентод.
Предназначен для усиления и генерирования высокочастотных колебаний.
Оформление - стеклянное, с цоколем.
Рабочее положение - вертикальное, анодом вверх.
Охлаждение - естественное.
Долговечность не менее 1000 ч.
Масса не более 320 г.

Основные технические параметры ГК-71: при uн=20 В, uа=1500 В, uc2=400 В, uс3=50 В, ia=250 мА
-Ток накала - 3  ±0,3 А
-Обратный ток 1-й сетки (при iа=83 мА) - не более 30 мкА
-Ток анода (при uс=350 В и uс1=50 В ) - не менее 35 мА
-Ток эмиссии (при u=180 В) - не более 900 мА
-Крутизна характеристики (при uа= 600 В, iа=150 и 200 мА) - 4,2  ±0,7 мА/В
-Коэффициент усиления по 1-й сетке относительно 2-й (при uа=750 В, uc2=300 В, iа=130 мА) - 5  ±1
Колебательная мощность (при отрицательном напряжении 1-й сетки 100 В, напряжении возбуждения 215 В) - не менее 250 Вт.
Колебательная мощность (при uн=18 В, отрицательном напряжении 1-й сетки 100 В, напряжении возбуждения 215 В, iа=250 мА и частоте 20 МГц) - не менее 200 Вт .
-Сопротивление изоляции между электродами не менее - 20 МОм.
-Междуэлектродные емкости, пФ:
  - сетка-катод - 18 ±4
  - анод-катод - 17 ±7
  - сетка-анод - 0,15

Предельные эксплуатационные данные ГК-71:
Напряжение накала - 18-22 В.
Напряжение анода - 1500 В.
Напряжение 2-й сетки - 400 В.
Мощность, рассеиваемая анодом - 125 Вт
Мощность, рассеиваемая 2-й сеткой - 25 Вт
Рабочая частота - 20 МГц.
Интервал рабочих температур окружающей среды - от -60 до +70 С.
