ГИ-5Б импульсный генераторный триод

Описание ГИ-5Б

ГИ-5Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

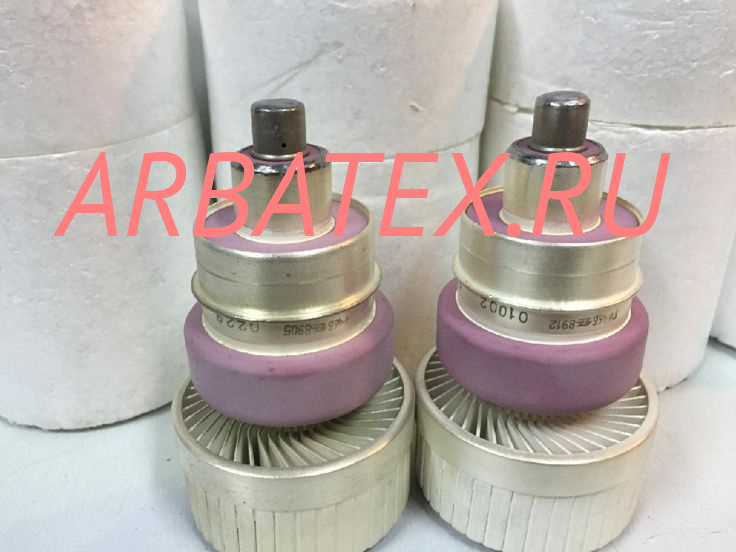

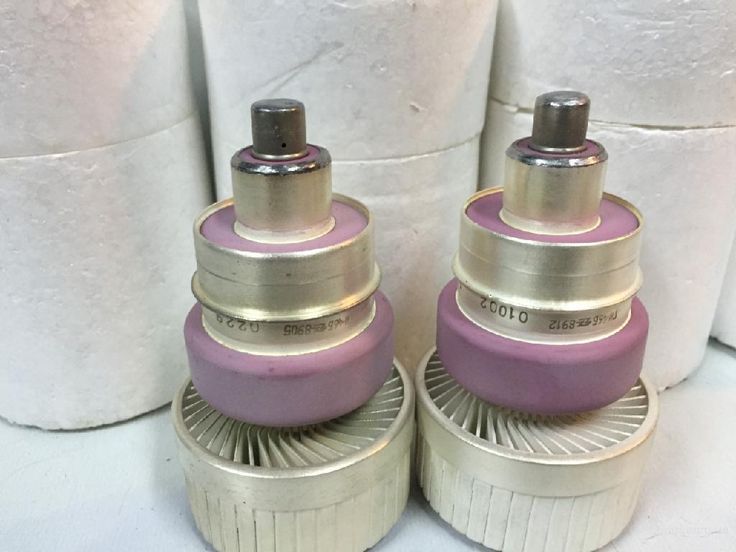

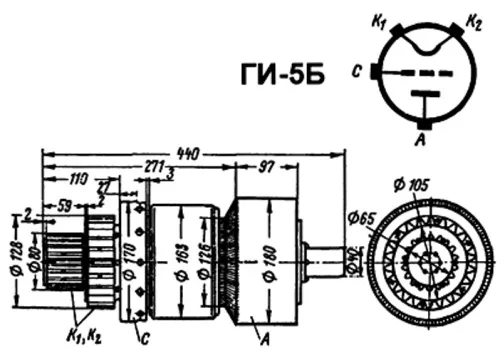

Параметры и характеристики ГИ-5Б:

ГИ-5Б

Мощный импульсный генераторный триод ГИ-5Б для генерирования высокочастотных колебаний в диапазоне частот до 200 МГц в схемах с общей сеткой в режиме самовозбуждения при импульсной анодной модуляции.

Оформление - металлостеклянное.

Рабочее положение - вертикальное, анодом вниз, или горизонтальное.

Охлаждение - принудительное:

- анода - воздушное не менее 600 м3/ч

- ножки - воздушное не менее 100 м3/ч

- баллона - воздушное не менее 100 м3/ч

Долговечность - не менее 600 ч.

Масса - 12 кг.

Технические условия: СБ3.312.015 ТУ1.

Основные технические параметры ГИ-5Б:
при uн=6,3 В, uа=1 кВ, iа=1 А
Ток накала	425 ±40  А
Ток анода (при uа=3 кВ)	1,15 ±3,5  А
Ток эмиссии катода в импульсе (при uа=uс=4 кВ)	250 А
Ток сетки обратный (при uс1= -300 В)	не более 400 мкА
Крутизна характеристики	25 ±5 мА/В
Коэффициент усиления	35 ±5
Выходная мощность в импульсе	не менее 1200 кВт
Междуэлектродные емкости, пФ:
- входная	не более 90
- выходная	не более 35
- проходная	не более 13

Предельные эксплуатационные характеристики:
Напряжение накала	6-6,6 В
Напряжение анода в импульсе	27 кВ
Ток накала пусковой	640 А
Мощность, рассеиваемая анодом	6 кВт
Мощность, рассеиваемая сеткой	400 Вт
Скважность (минимальная)	435
Температура анода	170 С
Температура спая металла со стеклом	150 С
Интервал рабочих температур окружающей среды	от -50 до +60 С
