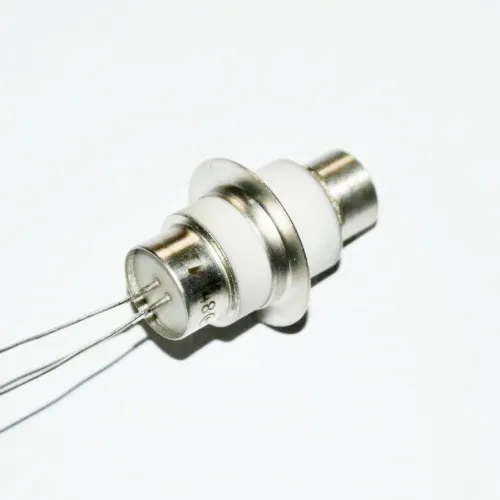

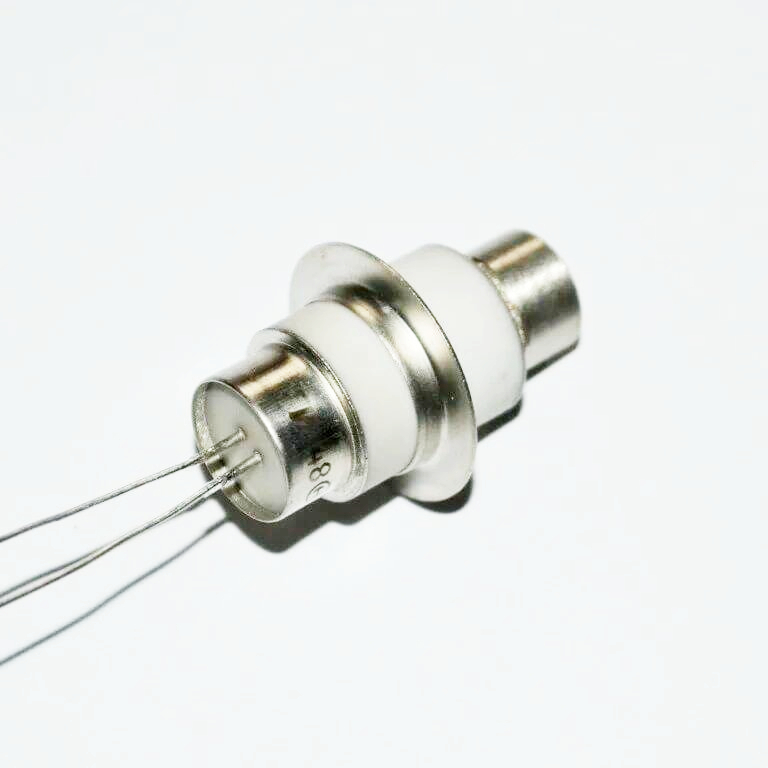

ГИ-48 импульсный генераторный триод с резьбой

Описание ГИ-48 с резьбой

ГИ-48 импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-48 с резьбой:

ГИ-48 с резьбой

Генераторный триод ГИ-48 для генерирования колебаний и усиления мощности.

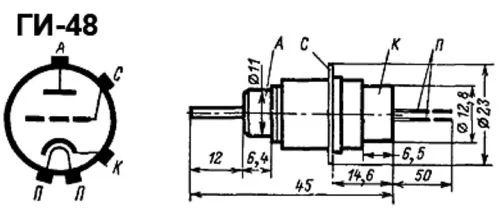

Оформление - металлокерамическое, с дисковыми выводами электродов и гибкими выводами подогревателя.

Масса - 19 г.

Основные технические параметры ГИ-48:
при uн=6,3 В, uа=250 В, uс=-5 В
Ток накала	415 ±55 мА
Ток анода	31 ±12 мА
Напряжение запирания отрицательное (при uа=1,5 кВ, iа=5 мкА)	90 ± 30 В
Крутизна характеристики	10 мА/В
Коэффициент усиления	30 ±10
Время готовности	не более 20 с
Колебательная мощность в импульсе	не менее 1 кВт
Междуэлектродные емкости, пФ:
- входная	6,7
- выходная	0,17
- проходная	3,6

Предельные эксплуатационные данные:
Напряжение накала	5,7 - 7 В
Напряжение анода	2 кВ
Напряжение сетки отрицательное	200 В
Напряжение между катодом и подогревателем	100 В
Мощность, рассеиваемая анодом (с радиатором)	15 Вт
Мощность, рассеиваемая сеткой	0,5 Вт
Ток эмиссии катода в импульсе	5 А
Скважность (минимальная)	100
Температура анодного спая	200 С
Интервал рабочих температур окружающей среды	от -60 до +125 С
