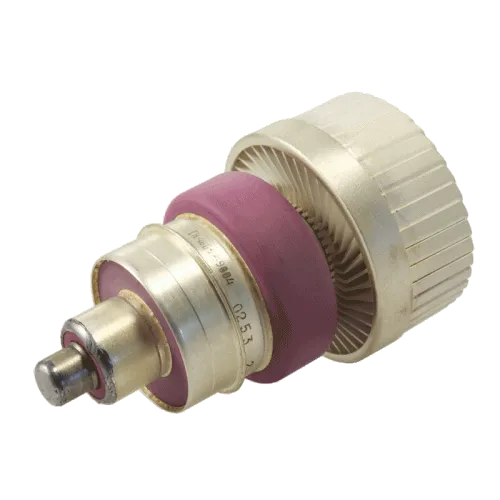

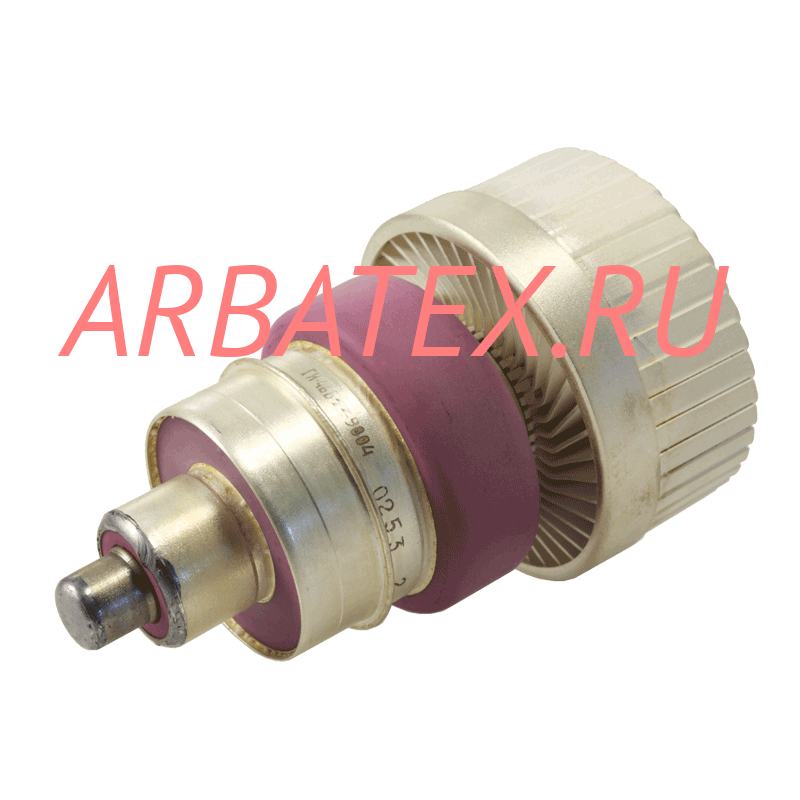

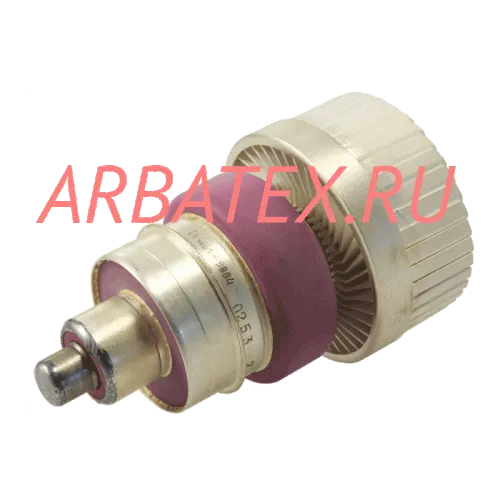

ГИ-46Б импульсный генераторный триод

Описание ГИ-46Б

ГИ-46Б устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-46Б:

ГИ-46Б

Импульсный генераторный триод ГИ-46Б для генерирования и усиления высокочастотных колебаний в непрерывном и импульсном режимах работы при анодной модуляции в дециметровом диапазоне волн.

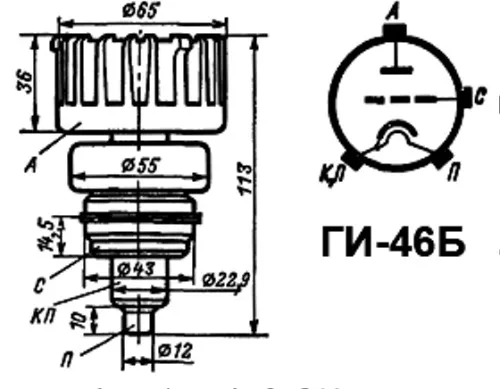

Оформление - металлокерамическое с цилиндрическими выводами катода, подогревателя и сетки.

Охлаждение - воздушное принудительное 24 м3/ч.

Долговечность - не менее 500 ч.

Масса с радиатором 620 г, без радиатора 205 г.

Технические условия: СЦ3.323.017 ТУ.

Основные технические параметры ГИ-46Б:
при uн=12,6 В, uа=2 кВ, iа=80 мА
Ток накала	2,45 ±0,15 А
Рабочая точка отрицательная	7,05 ±1,35 В
Крутизна характеристики	21,5 ±4,5 мА/В
Ток сетки обратный	не более 40 мкА
Ток эмиссии катода (при uа=uс=400 В)	не менее 24 А
Проницаемость (при изменении uа на 200 В)	0,6 ±0,2 %
Полезная мощность в режиме непрерывной генерации	не менее 120 Вт
Время готовности	не более 100 с
Междуэлектродные емкости, пФ:
- входная	16,5 ±2
- проходная	5,75 ±0,65

Предельные эксплуатационные характеристики:
Напряжение накала	7,7-13,9 В
Напряжение анода	1,9 кВ
Напряжение анода в импульсе	15 кВ
Мощность, рассеиваемая анодом	350 Вт
Мощность, рассеиваемая сеткой	20 Вт
Ток анода (постоянная составляющая)	350 мА
Ток анода в импульсе	15 А
Скважность	500
Длительность импульса	15 мкс
Сопротивление в цепи сетки	10 кОм
Температура вывода анода	200 С
Температура вывода сетки	200 С
Температура вывода катода	120 С
Интервал рабочих температур окружающей среды	от -60 до +100 С
