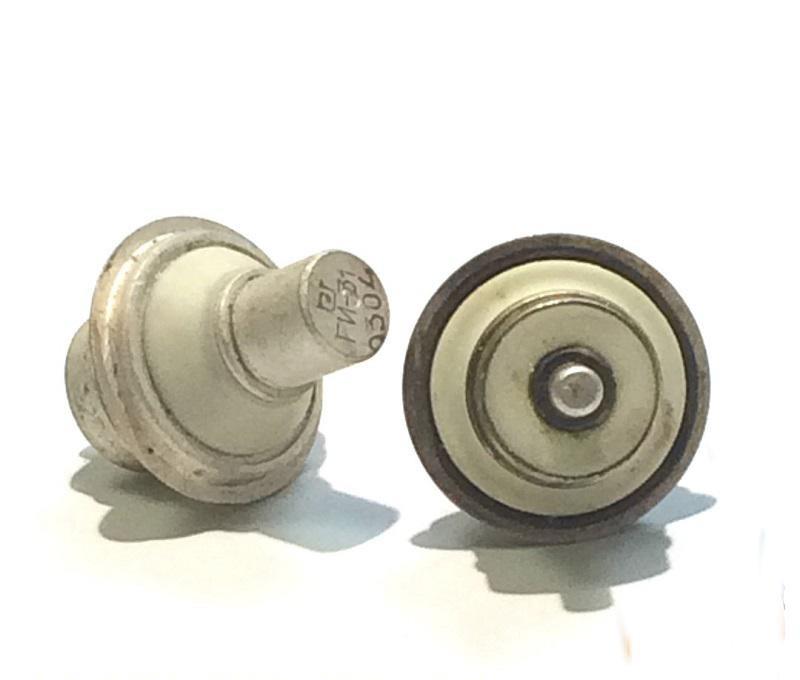

ГИ-31 импульсный генераторный триод

Описание ГИ-31

ГИ-31 импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-31:

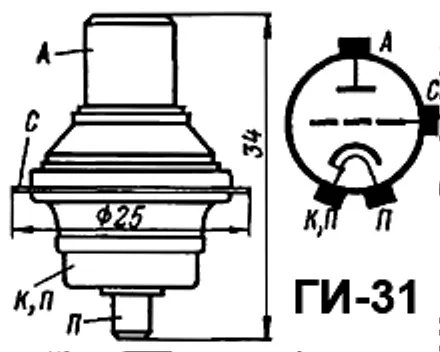

ГИ-31

Импульсный генераторный триод ГИ-31 для работы в качестве генератора высокочастотных колебаний в дециметровом и сантиметровом диапазонах при импульсной анодной модуляции.

Оформление - металлокерамическое.

Масса 18 г.

Основные технические параметры ГИ-31:
при uн=6,3 В, uа=0,35 кВ, iа=35 мА
Ток накала	0,95 ± 0,05 А
Ток сетки обратный (при uс1=2 В)	не более 2 мкА
Крутизна характеристики	не менее 15 мА/В
Напряжение в рабочей точке отрицательное	2,5 В
Колебательная мощность в импульсе	не менее 1500 Вт
Междуэлектродные емкости, пФ:
- входная	не более 5
- выходная	не более 0,04
- проходная	не более 2,7

Предельные эксплуатационные данные:
Напряжение накала	6 - 6,6 В
Напряжение анода в импульсе при t <3 мкс	2,8 кВ
Ток анода в импульсе при t <3 мкс	2,5 А
Мощность, рассеиваемая анодом	10 Вт
Мощность, рассеиваемая сеткой	0,5 Вт
Длина волны	7 - 100 см
Скважность (минимальная)	400
Температура оболочки	200 С
Интервал рабочих температур окружающей среды	от -60 до +100 С
