ГИ-23Б импульсный генераторный триод

Описание ГИ-23Б

ГИ-23Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-23Б:

ГИ-23Б

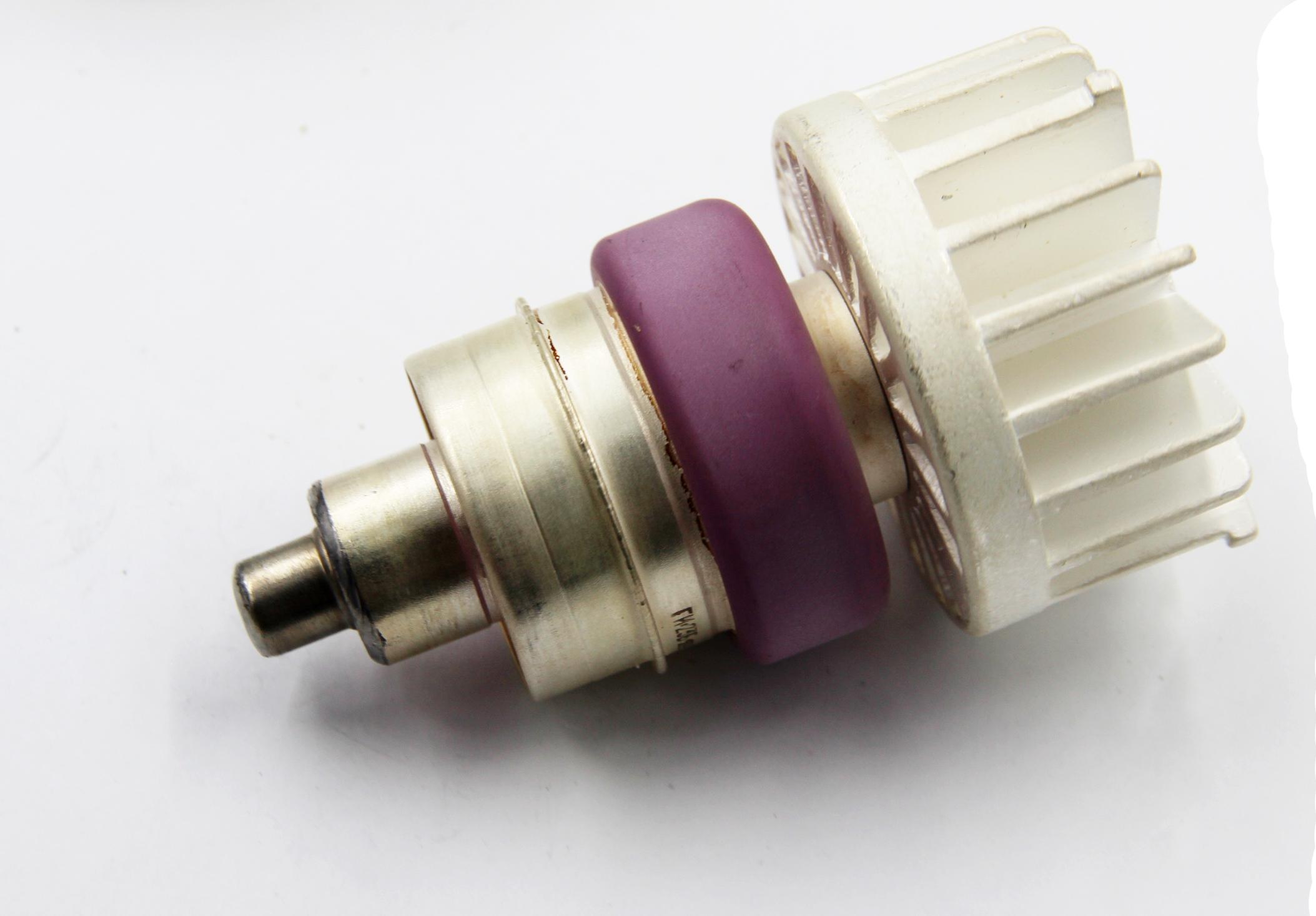

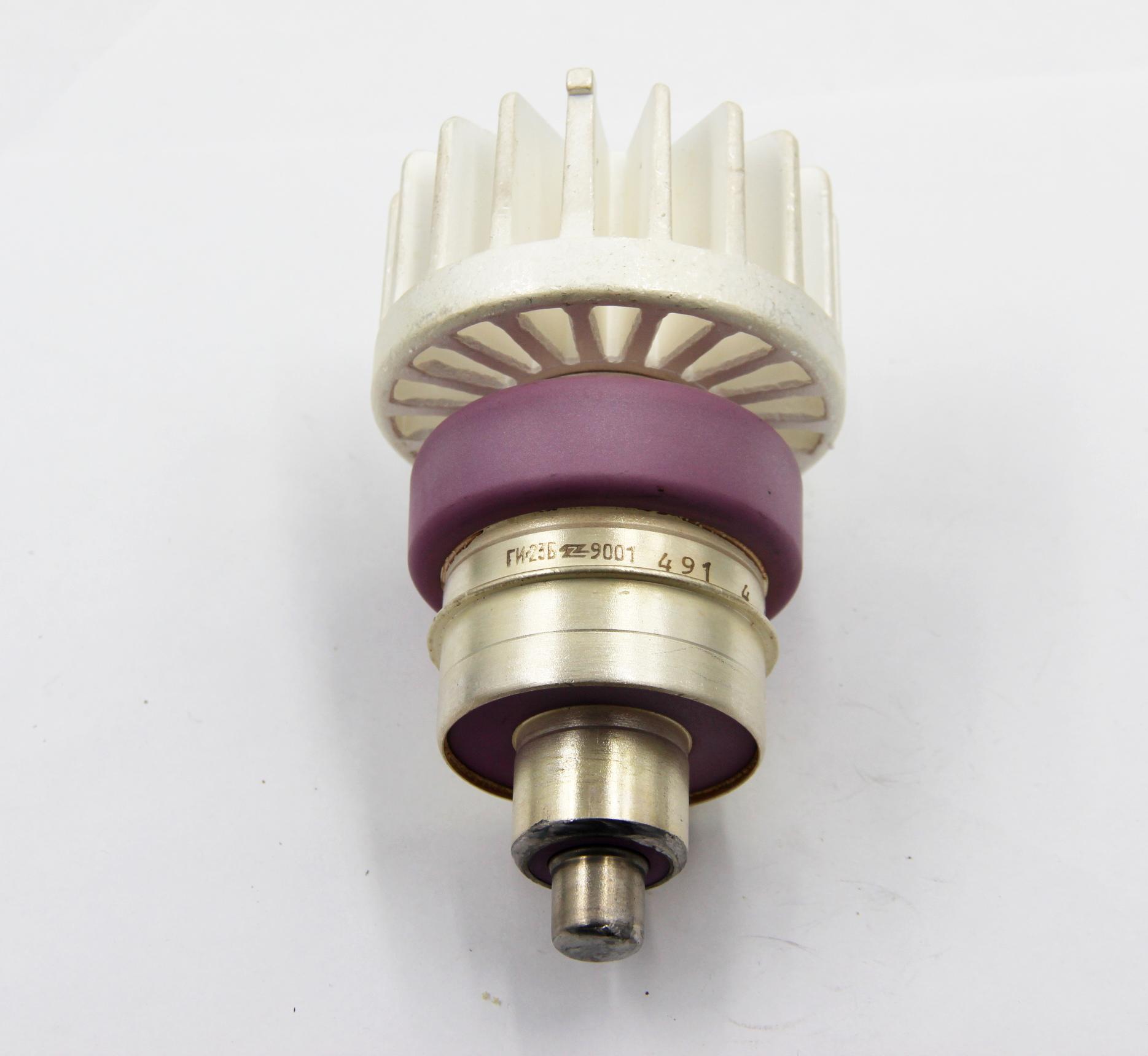

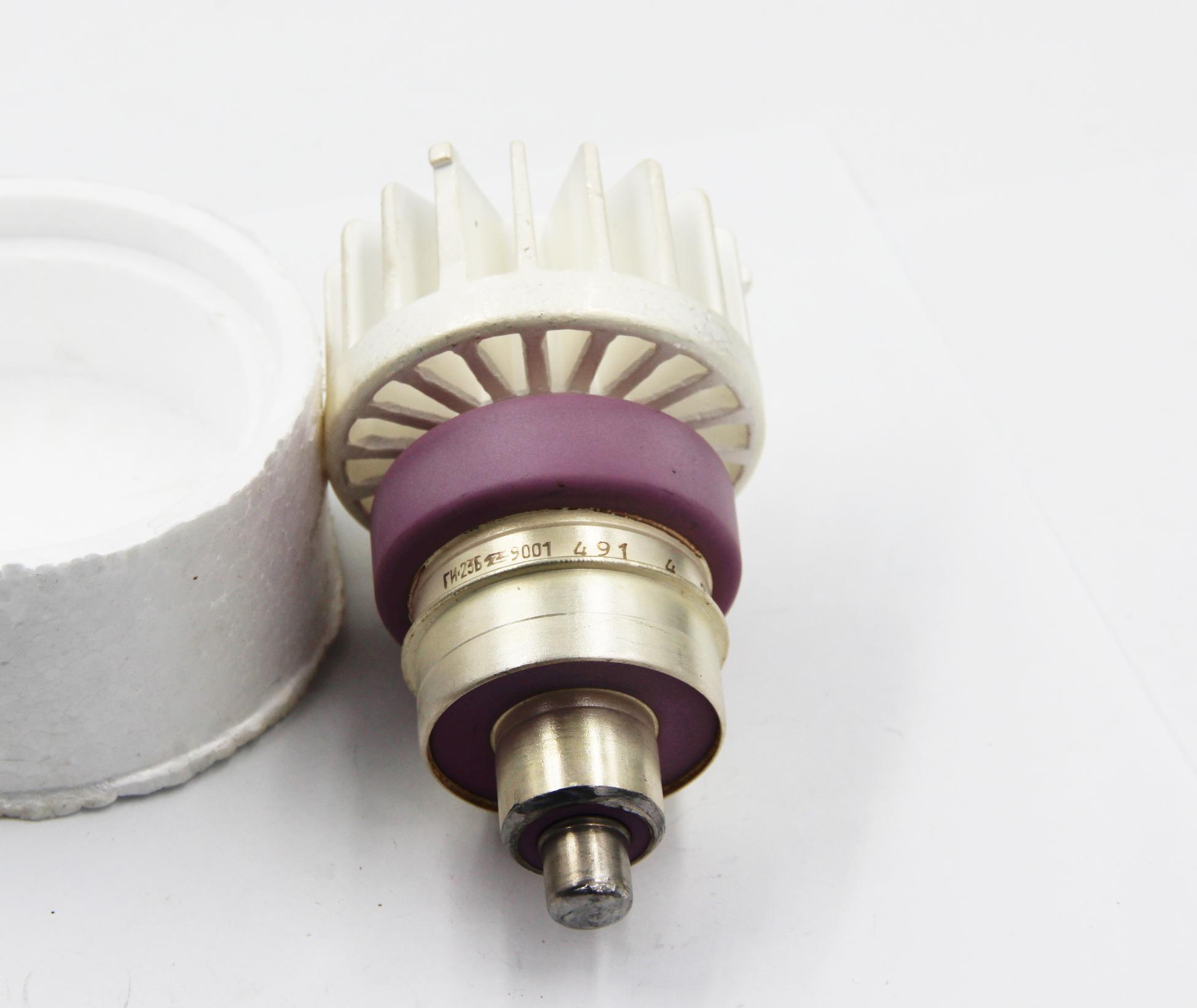

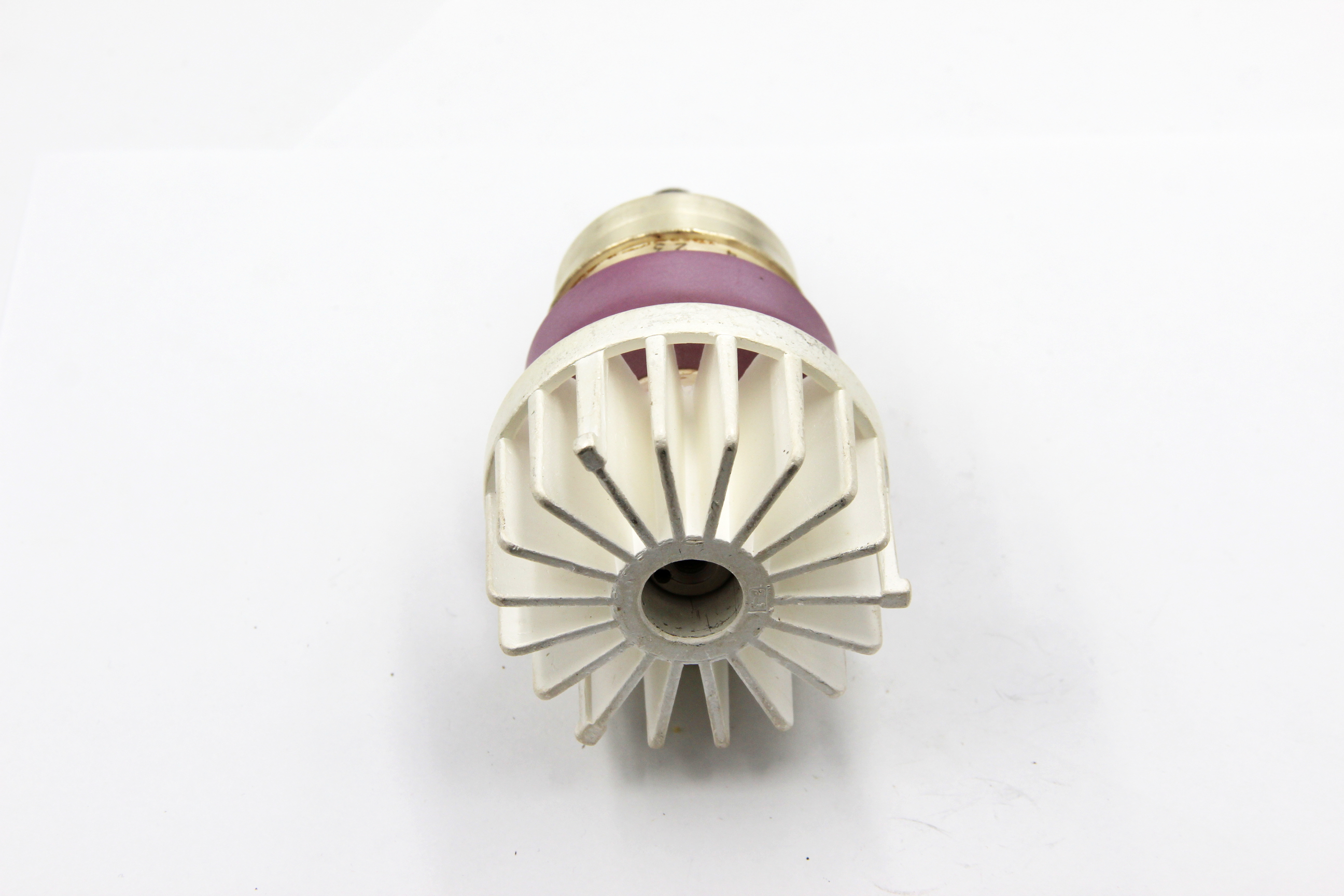

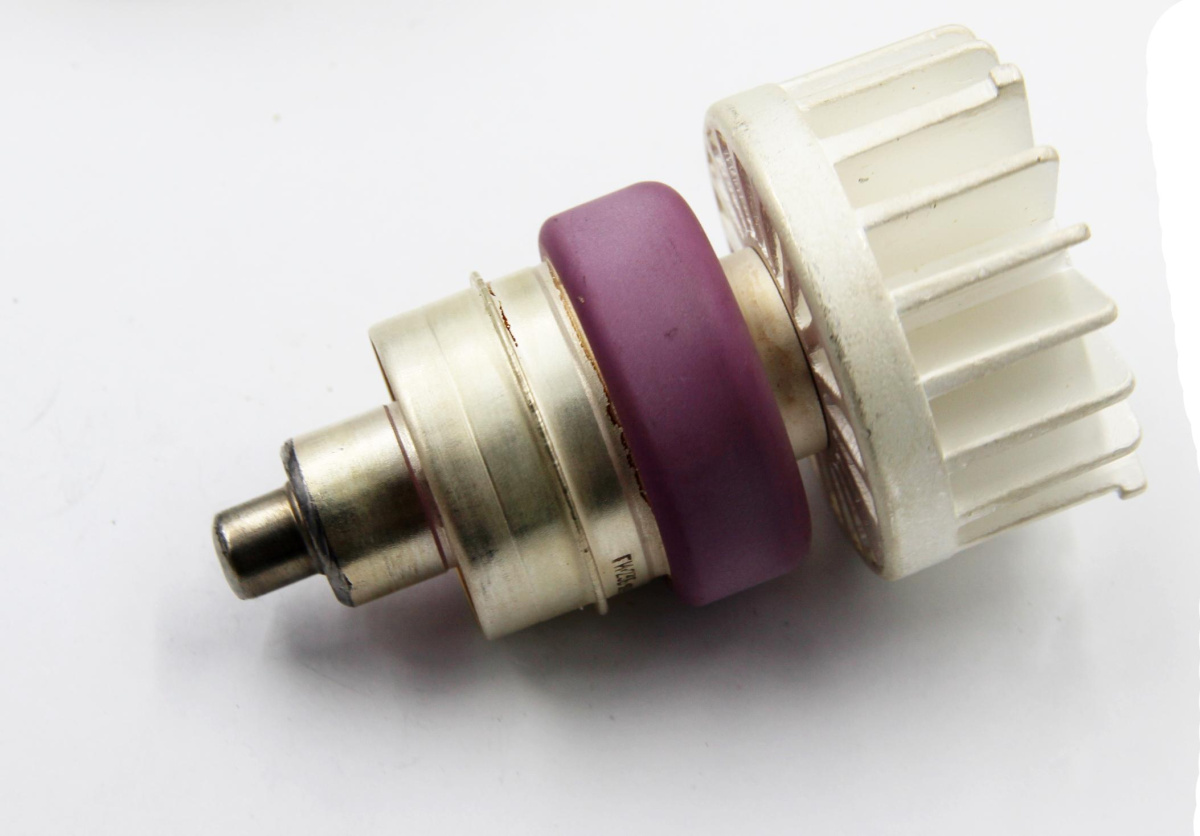

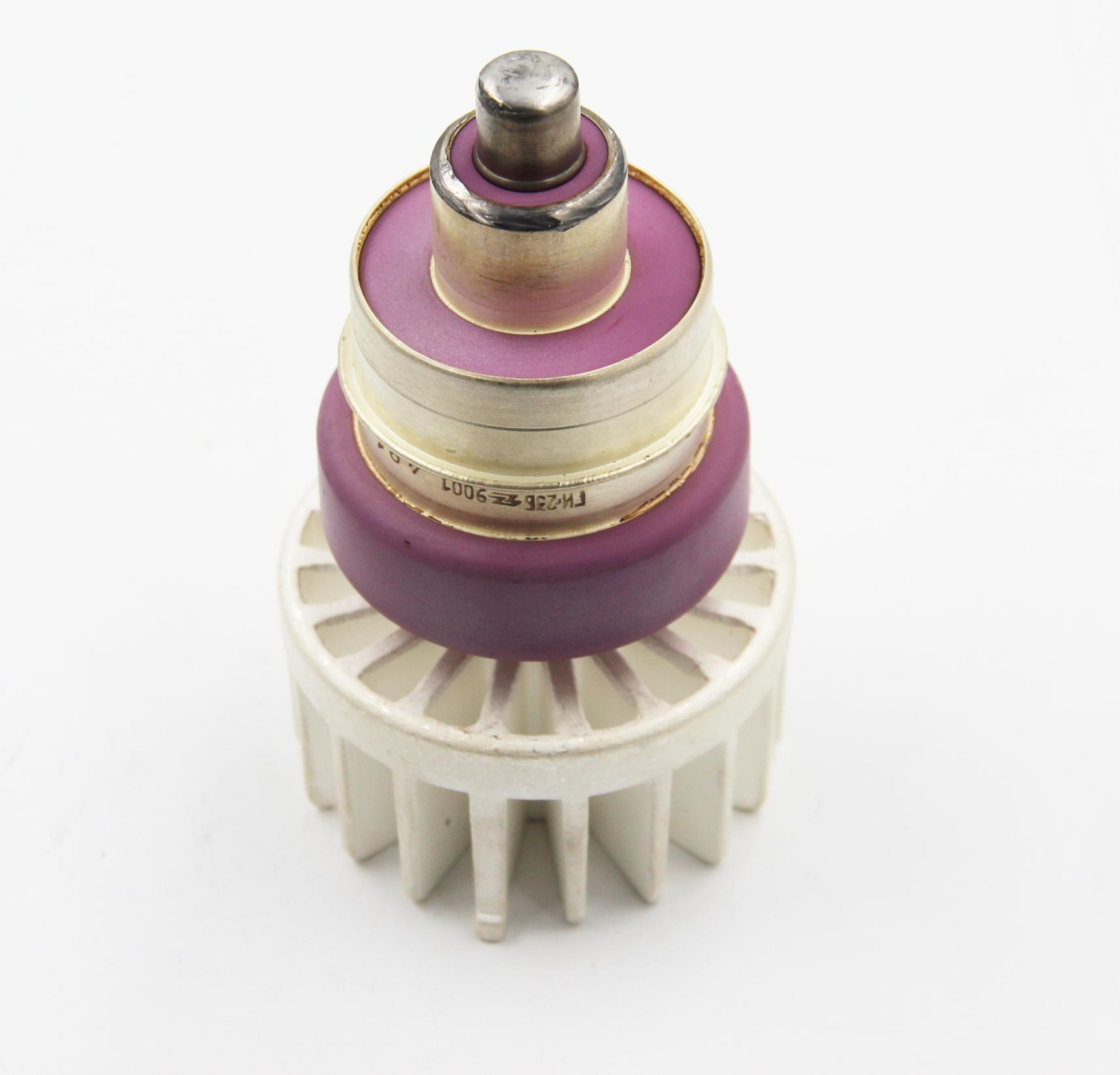

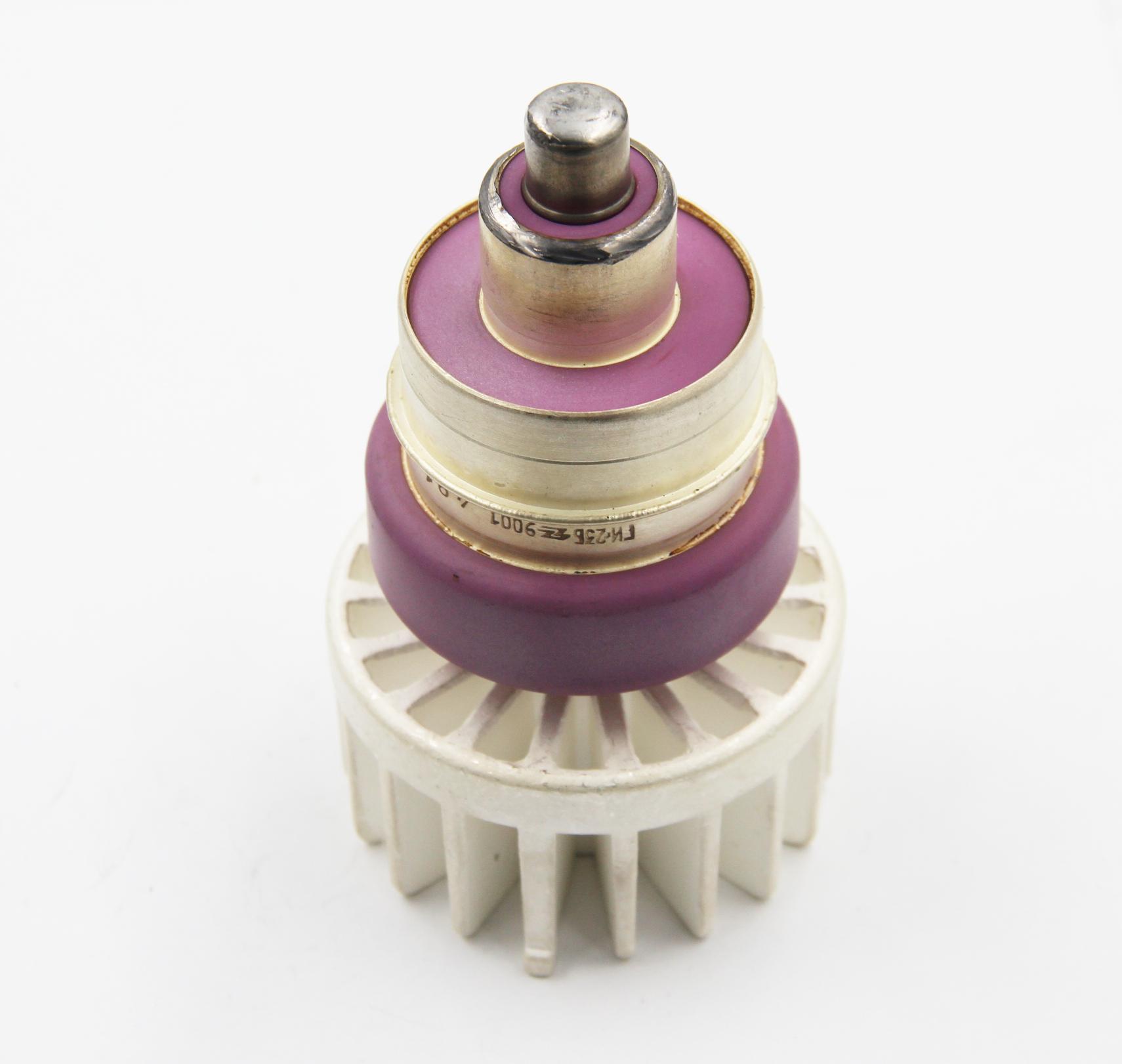

Импульсный генераторный триод ГИ-23Б для генерирования и усиления высокочастотных колебаний в импульсном режиме работы при анодной модуляции в дециметровом диапазоне волн.

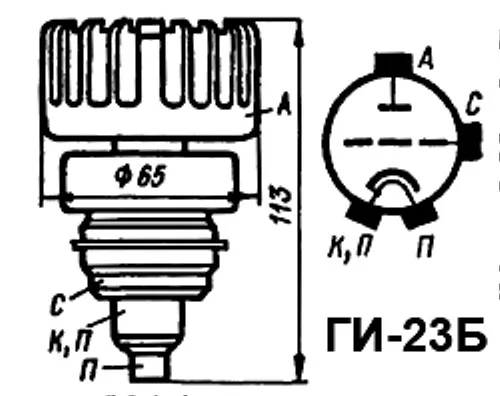

Оформление - металлокерамическое.

Охлаждение - воздушное принудительное 24 м3/ч.

Масса - 380 г.

Основные технические параметры ГИ-23Б:
при uн=12,6 В, uа=1,3 кВ, iа=155 мА
Ток накала	2,45 ± 0,15 А
Ток сетки обратный	155 ± 45 мА
Крутизна характеристики	31 ± 5 мА/В
Ток сетки обратный	не более 50 мкА
Проницаемость	1,5 ± 0,5 %
Полезная мощность в импульсе	не менее 40 кВт
Междуэлектродные емкости, пФ:
- входная	16 ± 2
- выходная	не более 0,16
- проходная	6 ± 0,5

Предельные эксплуатационные данные:
Напряжение накала	11,9 - 13,3 В
Напряжение анода в импульсе	14 кВ
Мощность, рассеиваемая анодом	300 Вт
Мощность, рассеиваемая сеткой:
- при термотоке около 5 мА	2,5 Вт
- без учета термотока	40 Вт
Ток анода в импульсе (постоянная составляющая)	15 А
Длительность импульса	15 мкс
Скважность (минимальная)	200
Сопротивление в цепи сетки	10 кОм
Температура радиатора анода	160 С
Температура торца анода	200 С
Температура вывода сетки	200 С
Температура вывода катода	120 С
Температура керамических частей	250 С
Интервал рабочих температур окружающей среды	от -60 до +100 С
