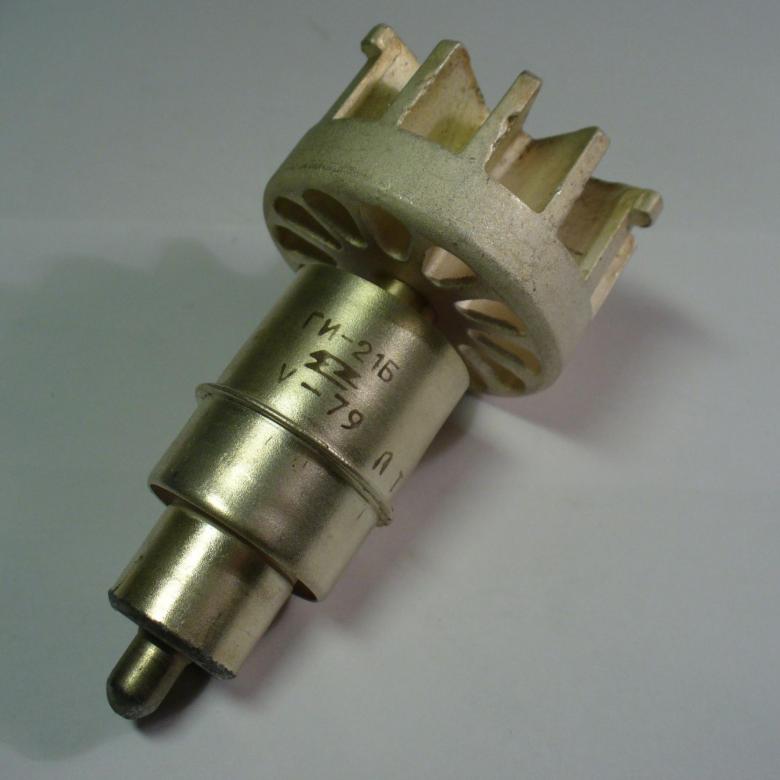

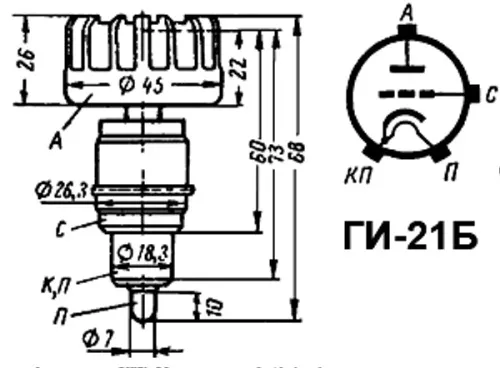

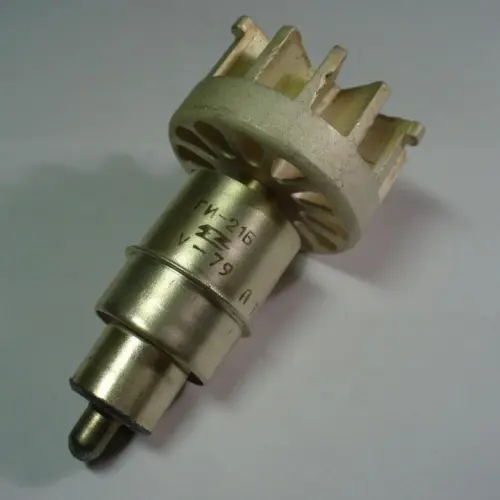

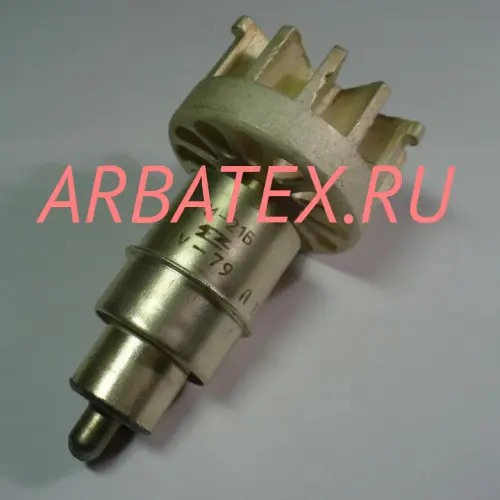

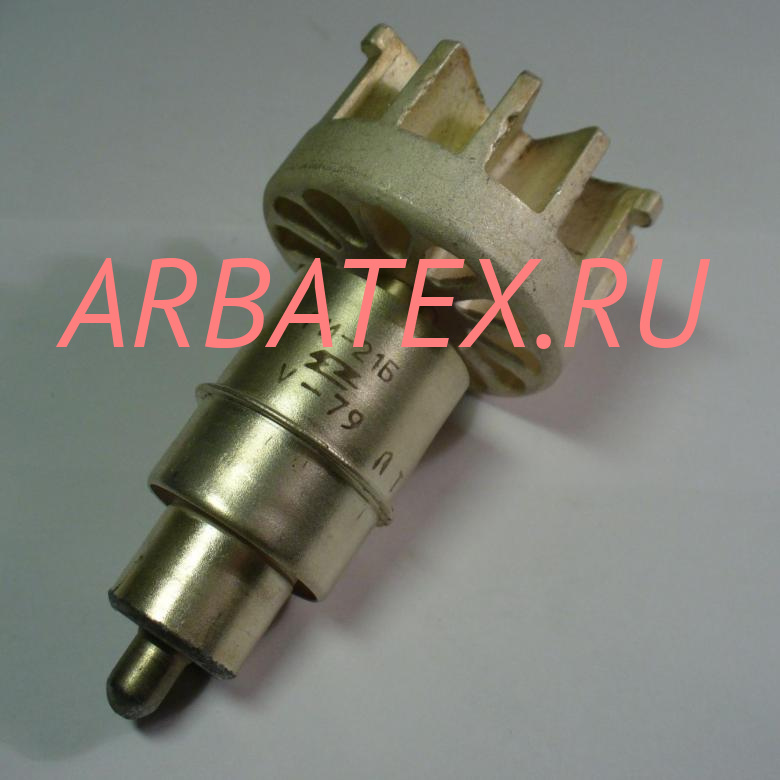

ГИ-21Б импульсный генераторный триод

Описание ГИ-21Б

ГИ-21Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-21Б:

ГИ-21Б

Импульсный генераторный триод ГИ-21Б для работы в качестве генератора и усилителя высокочастотных колебаний в дециметровом диапазоне в непрерывном режиме работы и в импульсном режиме при анодной модуляции.

Оформление - металлокерамическое.

Охлаждение: принудительное воздушное 8,4 м3/ч

Масса - 120 г.

Технические условия: СЦ3.323.028 ТУ.

Основные технические параметры ГИ-21Б:
при uн=12,6 В, uа=0,6 кВ, iа=75 мА
Ток накала	0,88 ±0,05 А
Ток анода (при uс=0)	102,5 ±27,5 мА
Ток эмиссии катода в импульсе (при uа=uс=120 В)	не менее 5 А
Ток сетки обратный	не более 10 мкА
Ток утечки между сеткой и катодом (при uс= -200 В)	не более 10 мкА
Крутизна характеристики	28,5 ±5,5 мА/В
Проницаемость	1,15 ±0,35 %
Колебательная мощность в режиме непрерывного генерирования:
- при l=9,5 см, uн=10,5 В, iа=200 мА	не менее 6 Вт
- при l=18 см, uн=10,7 В, uа=0,8 кВ, iа=150 мА	не менее 22 Вт
Междуэлектродные емкости, пФ:
- входная	12,3 ±1,1
- выходная	2,95 ±0,35
- проходная	не более 0,05

Предельные эксплуатационные данные:
Напряжение накала	11,35 - 13,85 В
Напряжение анода	0,8 кВ
Напряжение анода при холодном катоде	1 кВ
Напряжение анода в импульсе (при tимп <5 мкс)	5 кВ
Ток анода в импульсе (при tимп  =5 мкс)	4,5 А
Ток катода (постоянная составляющая)	0,25 А
Мощность, рассеиваемая анодом	110 Вт
Мощность, рассеиваемая сеткой	2 Вт
Сопротивление в цепи сетки	10 кОм
Длина волны (минимальная):
- в непрерывном режиме	8,5 см
- в импульсном режиме	7,5 см
Температура анода	200 С
Температура выводов катода и сетки	140 С
Интервал рабочих температур окружающей среды	от -60 до +90 С
