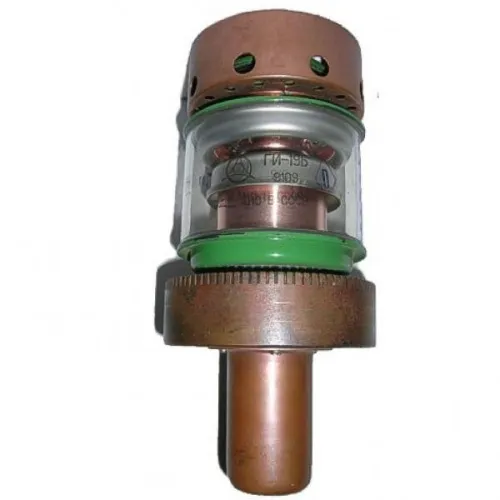

ГИ-19Б импульсный генераторный триод

Описание ГИ-19Б

ГИ-19Б  импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-19Б:

ГИ-19Б

Мощный импульсный генераторный триод ГИ-19Б для работы в качестве генератора высокочастотных колебаний в схемах с общей сеткой, в режиме самовозбуждения при импульсной анодной модуляции в метровом диапазоне волн и длительности импульса 10 мкс.

Оформление - металлостеклянное.

Охлаждение - принудительное: воздушное не менее 180 м3/ч.

Долговечность - не менее 300 ч.

Масса - 2,8 кг.

Основные технические параметры ГИ-19Б:
при uн=7,3 В, uа=1 кВ, iа=0,1 А
Ток накала	20 ±3  А
Ток анода ионный	не более 15 мкА
Ток сетки обратный	не более 700 мкА
Ток эмиссии катода в импульсе	не менее 100 А
Крутизна характеристики	27 ±6 мА/В
Колебательная мощность в импульсе	не менее 230 кВт
Междуэлектродные емкости, пФ:
- входная	51
- выходная	12,5
- проходная	10,5

Предельные эксплуатационные характеристики:
Напряжение накала	7,1-7,5 В
Импульсное напряжение анода	14 кВ
Мощность, рассеиваемая анодом	1 кВт
Мощность, рассеиваемая сеткой	30 Вт
Длительность импульса	10 мкс
Скважность (минимальная)	500
Температура анода	150 С
Температура колбы и спая	120 С
Интервал рабочих температур окружающей среды	от -50 до +70 С
