ТГИ1-325/16 тиратрон импульсный модуляторный

Описание ТГИ1-325/16

ТГИ1-325/16 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ1-325/16:

ТГИ1-325/16

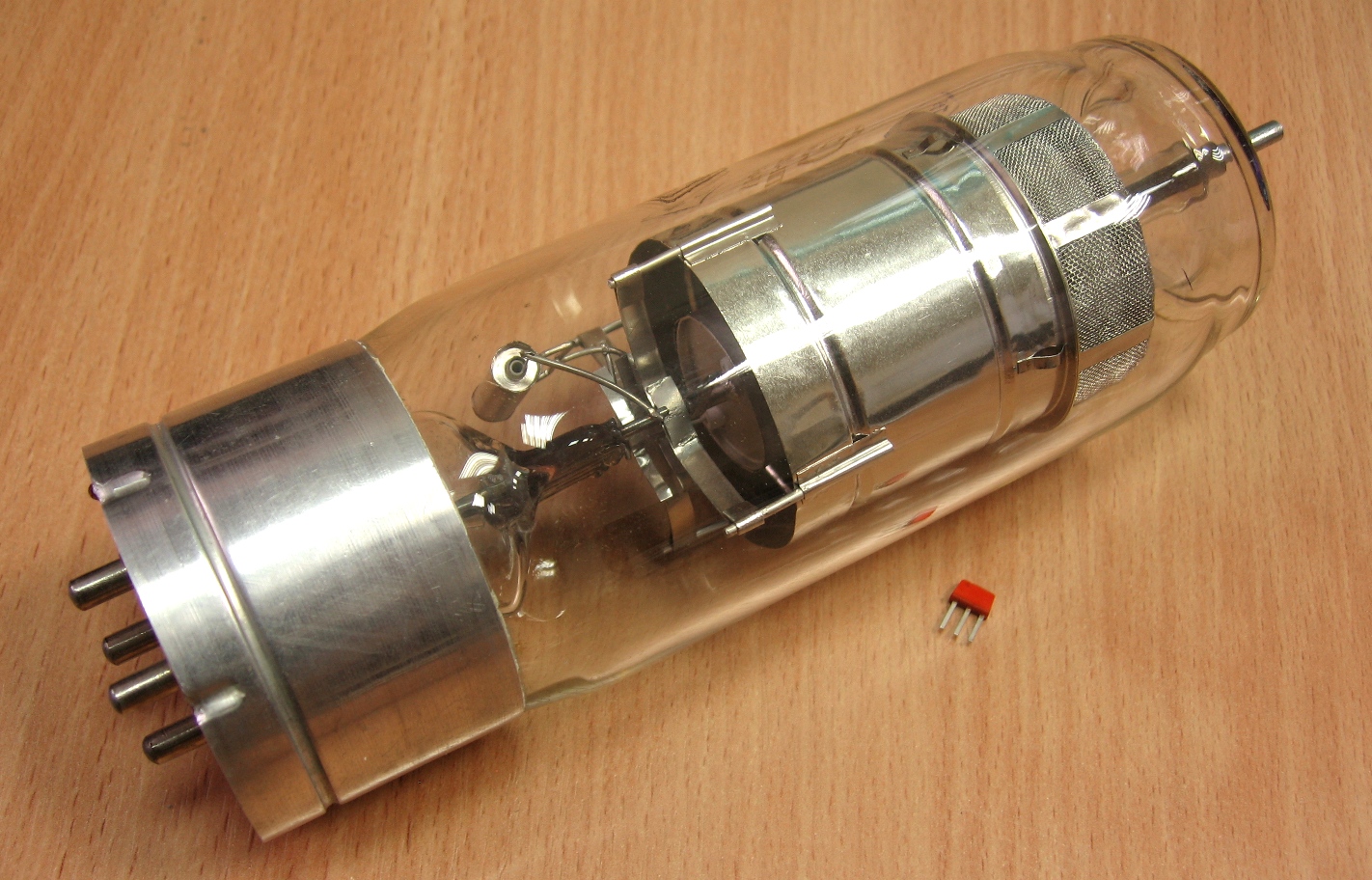

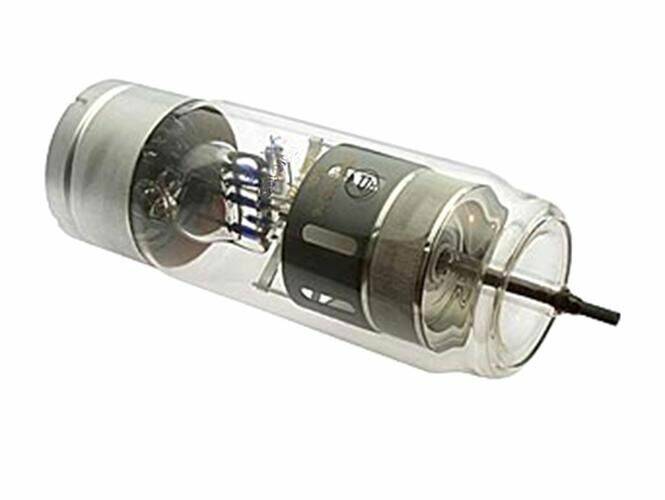

Импульсный модуляторный тиратрон ТГИ1-325/16 предназначен для коммутации в схемах линейного модулятора. Выпускается в стеклянном оформлении.

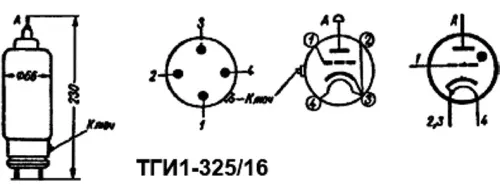

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала

Время разогрева 5 мин.

Работает в любом положении.

Температура окружающей среды от -60 до +90° С.

Охлаждение естественное.

Срок службы - не менее 500 ч.

Вес - не более 350 г.

Номинальные электрические данные ТГИ1-325/16:

Напряжение накала, В ...... 6,3

Ток накала, А ...... 8,5

Ток в цепи анода в импульсе, А ...... 325

Выходная мощность в импульсе, кВт ...... 2600

Среднее значение тока в цепи анода, мА ...... 200

Средняя выходная мощность, кВт ...... не более 1,6

Частота повторения импульсов, имп/сек ...... 1000

Длительность импульса, мксек ...... 0,8-5

Периодическая нестабильность зажигания при напряжении на аноде 6 кВ, мксек ...... не более 0,04

Падение напряжения на тиратроне в импульсе при импульсе тока 325 а, В ...... 150

Параметры поджигающего импульса сетки:

- амплитуда напряжения, В ...... не менее 200

- амплитуда тока, А ...... не менее 0,5

- длительность импульса при уровне напряжения 60 в, мксек ...... 2-2,5

- крутизна фронта импульса, в/мксек ...... 300-600

Предельно допустимые электрические величины ТГИ1-325/16:

Наибольшее напряжение накала, В ...... 6,6

Наименьшее напряжение накала, В ...... 6.0

Наибольшая амплитуда прямого и обратного напряжения на аноде, кВ ...... 16

 Наибольшая амплитуда обратного напряжения на аноде в течение первых 25 мксек после прохождения импульса тока, кВ ...... 5

Наибольший ток в цепи анода в импульсе, А ...... 325

Наибольшее значение среднего тока в цепи анода, мА ...... 200

Условия эксплуатации:

1. Ламповая панель Должна обеспечивать свободный доступ воздуха к нижней поверхности цоколя тиратрона.

2. Напряжение накала следует подключать к штырькам 3 и 4.

3. Необходимо рассогласование сопротивления нагрузки с волновым сопротивлением линии, создающее отрицательное напряжение на тиратроне после прохождения импульса тока.
