ГС-17Б генераторный триод

Описание

ГС-17Б  генератор­ный тетрод Предназначен для усиле­ния мощности и генерирования коле­баний СВЧ в диапазоне частот до 1000 МГц, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

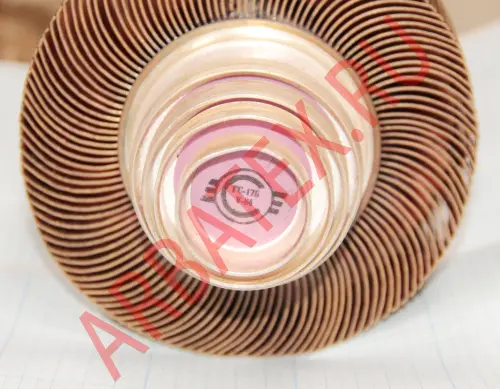

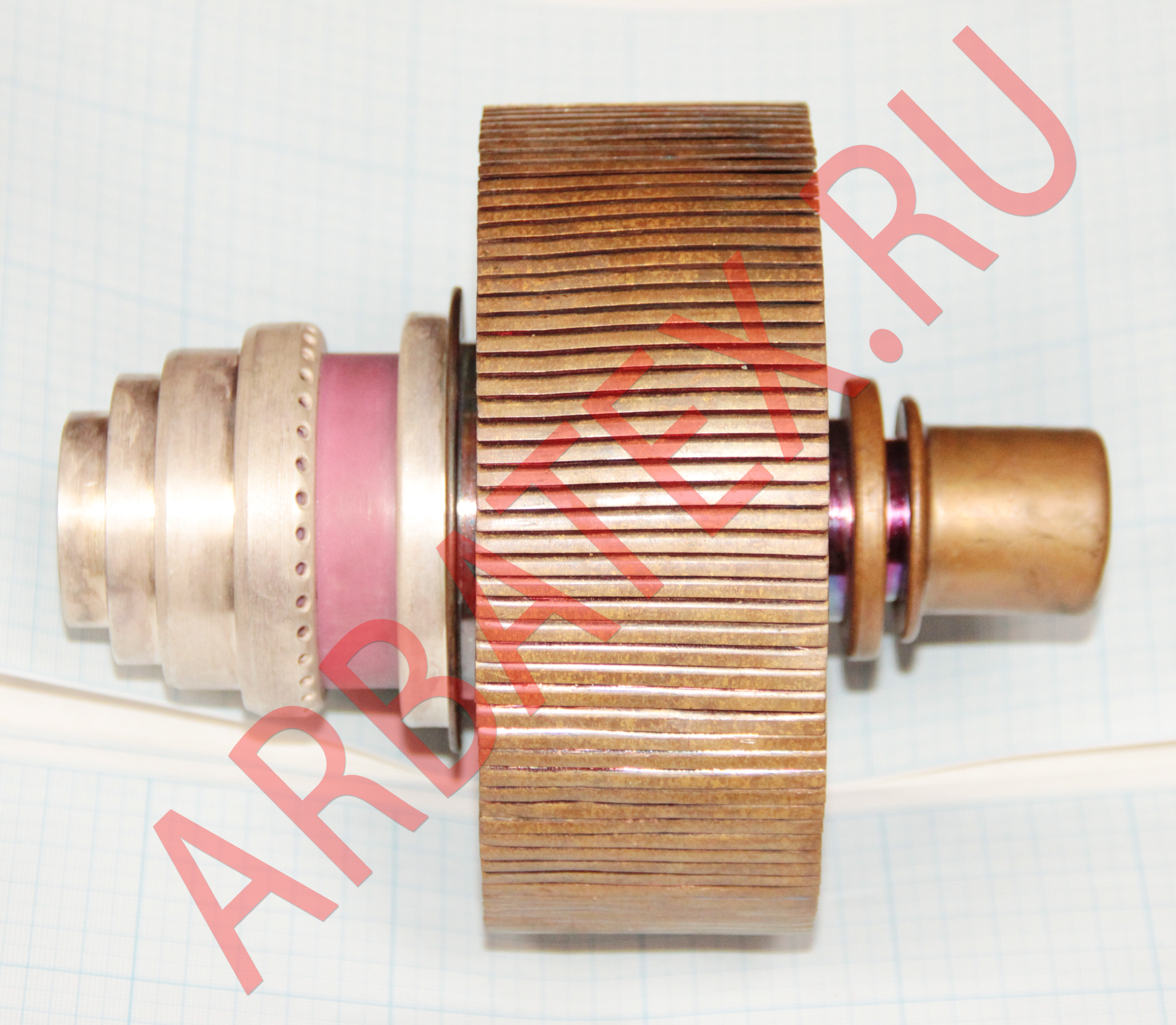

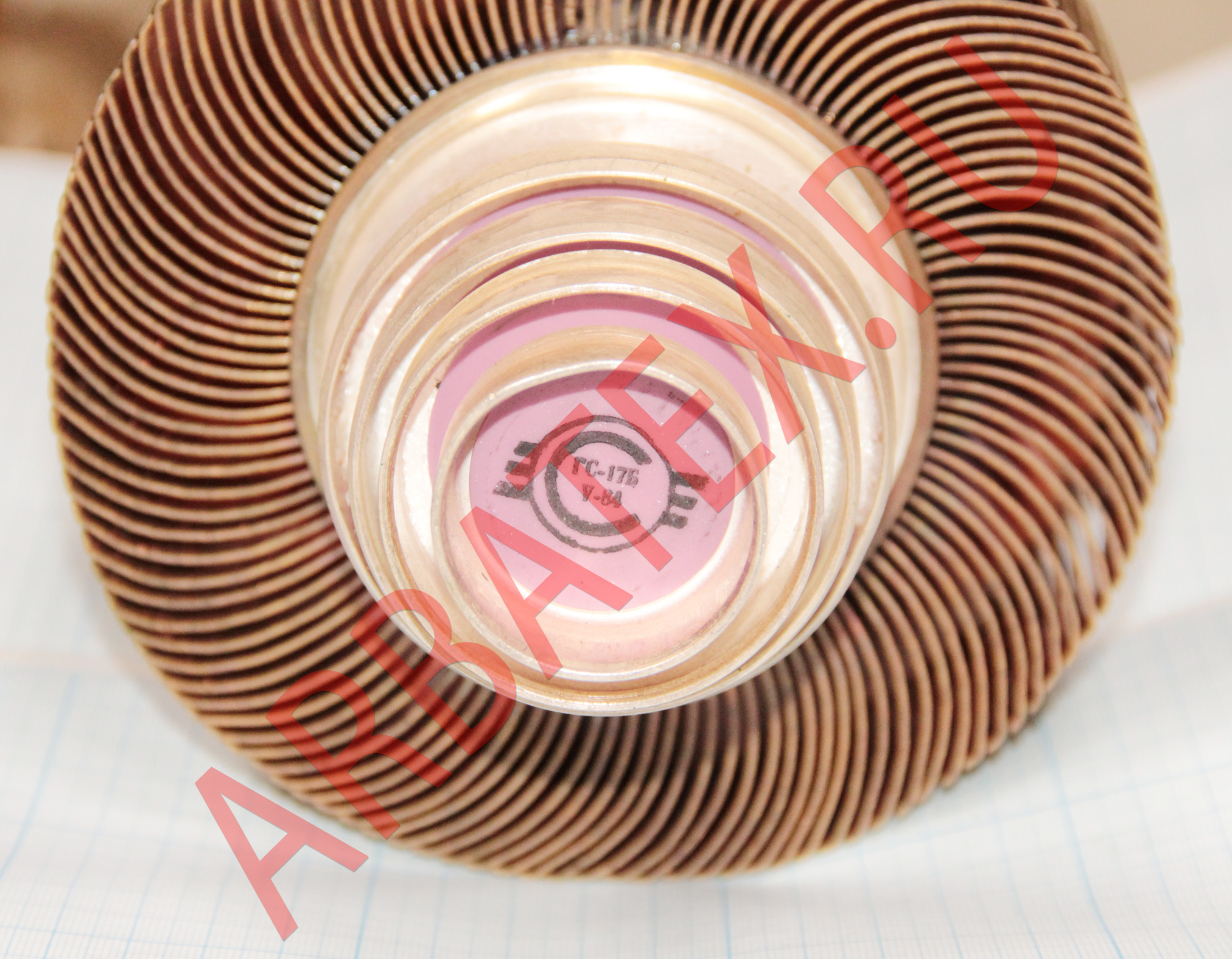

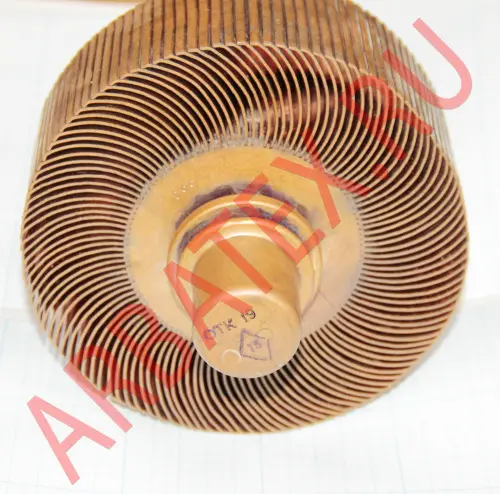

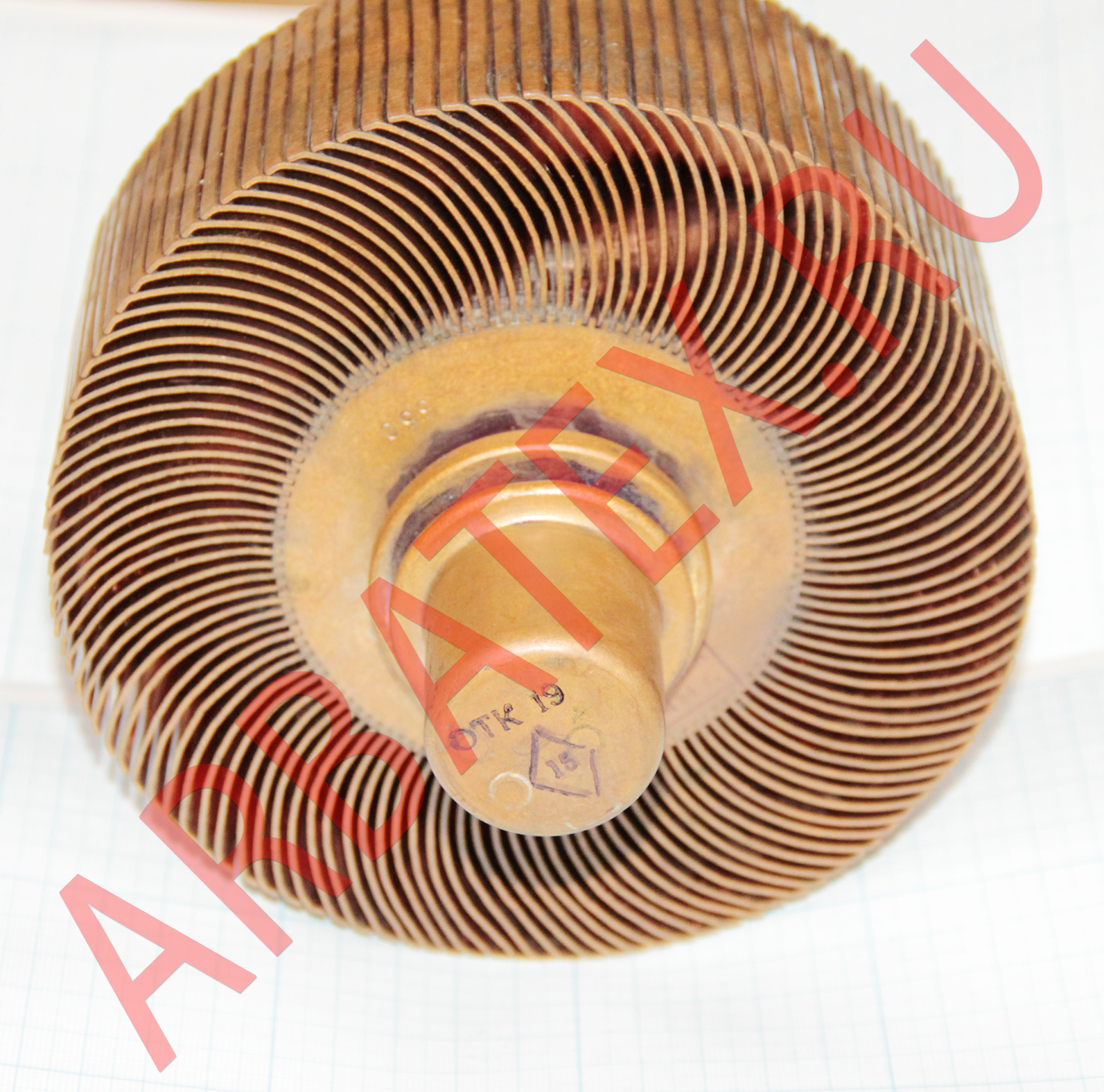

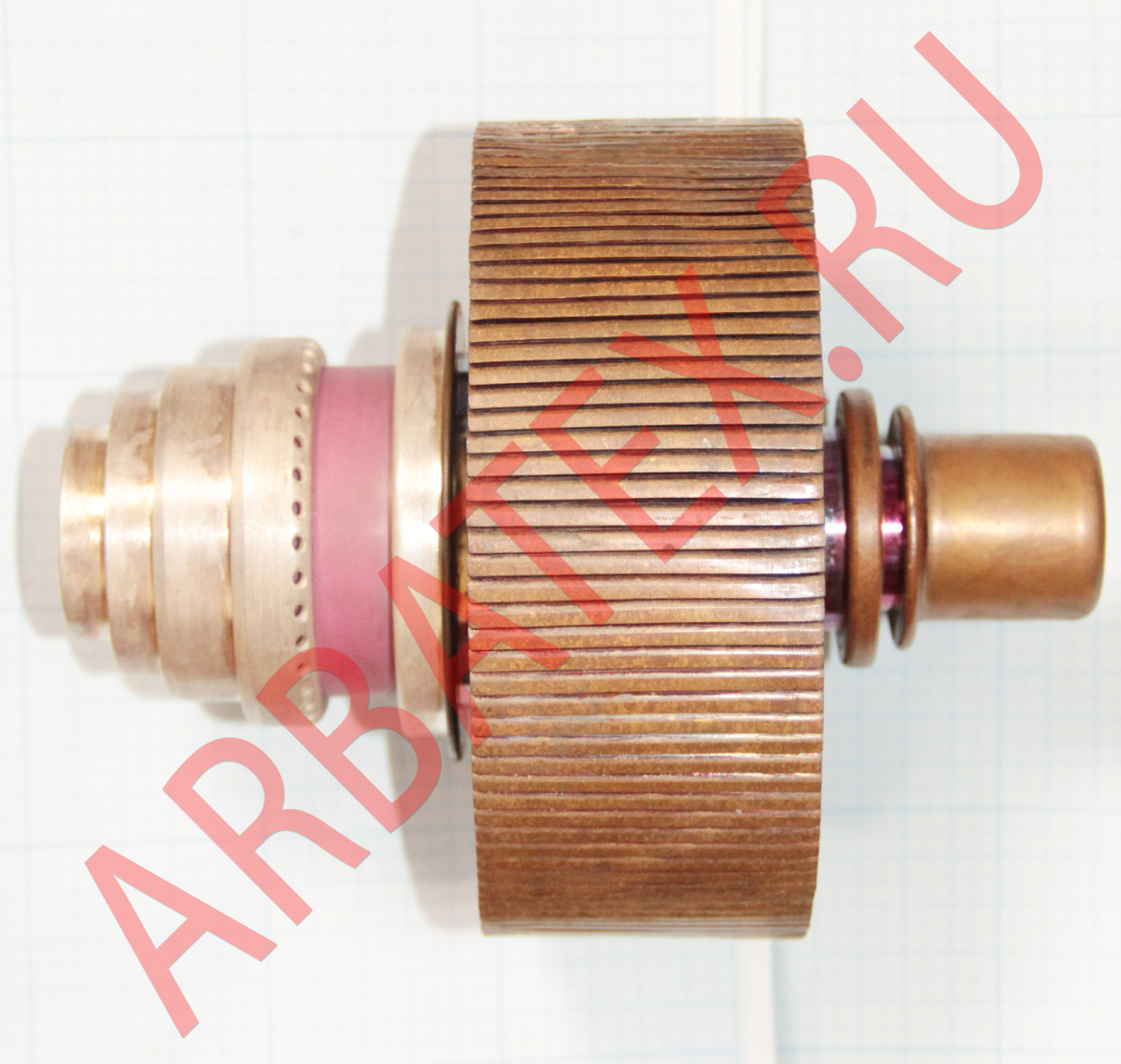

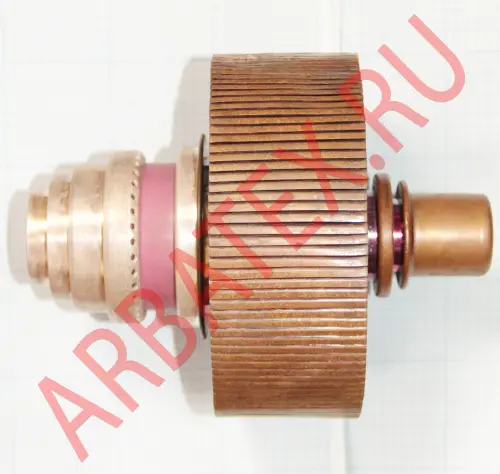

Металлокерамический генератор­ный тетрод ГС-17Б.

Предназначен для усиле­ния мощности и генерирования коле­баний СВЧ в диапазоне частот до 1000 МГц.

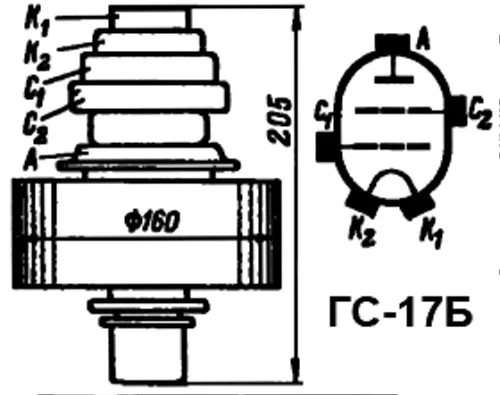

Оформление - металлокерамическое, с кольцевыми выводами катода и сеток.

Долговечность - не менее 1000 ч.

Масса - не более 6,6 кг.

Основные параметры ГС-17Б:
при uн=3,4 В, uа=2 кВ, uс2=0,8 кВ, iа=2 А
Ток накала	160 ± 12 А
Сопротивление не накаленного катода	0,0025 Ом
Ток эмиссии катода (при ua=uc1=uc2=500 В)	не более 30 А
Ток анода (при ua=1 кВ, uc2=0,6 кВ)	не более 2,5 А
Ток 2-й сетки (при uа=1 кВ, uс2= 0,6 кВ)	не менее 0,4 А
Напряжение запирания 1-й сетки отрицательное (при ua=5 кВ, iа=0,1 А)	не менее 170 В
Крутизна характеристики (при iа=2 и 4 А)	не более 55 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки	9 ± 1,5
Коэффициент усиления по мощности	не более 5
Колебательная мощность	не более 4,6 кВт
Междуэлектродные емкости, пФ:
- входная	55 ± 5
- выходная	22,5 ± 1,5
- проходная	не более 0,05

Предельные эксплуатационные данные:
Напряжение накала	3,1 - 3,5 В
Ток накала пусковой	240 А
Напряжение анода	5,5 кВ
Напряжение 2-й сетки	1 кВ
Напряжение 1-й сетки отрицательное	500 В
Мощность, рассеиваемая анодом	10 кВт
Мощность, рассеиваемая 2-й сеткой	100 Вт
Мощность, рассеиваемая 1-й сеткой	50 Вт
Рабочая частота	960 МГц
Температура анода	250 С
Температура баллона, ножки и спаев металла с керамикой	150 С
