ТГИ1-10/1 тиратрон импульсный модуляторный

Описание ТГИ1-10/1

ТГИ1-10/1 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ1-10/1:

ТГИ1-10/1

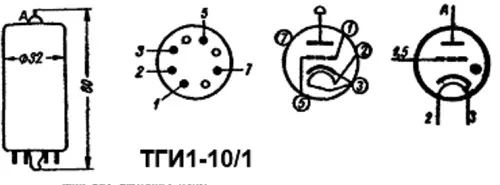

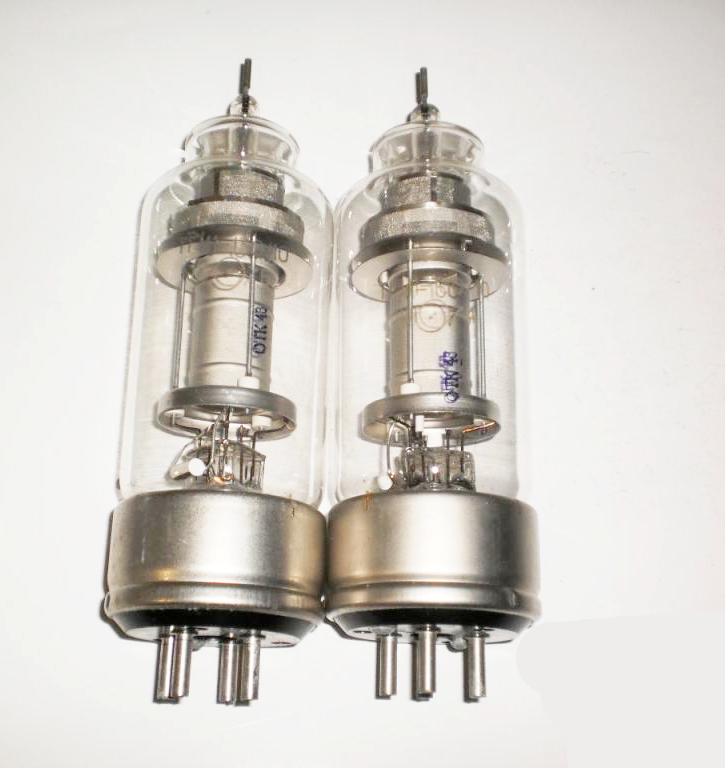

Импульсный модуляторный тиратрон ТГИ1-10/1 предназначен для работы в качестве коммутатора в схемах линейного модулятора. Выпускается в стеклянном оформлении.

Цоколь 6-штырьковый с пуговичным дном, специальный.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 60 сек.

Работает в любом положении.

Температура окружающей среды от -60 до +100° С.

Охлаждение естественное.

Срок службы - не менее 300 ч.

Вес - не более 50 г.

Номинальные электрические данные ТГИ1-10/1:

Напряжение накала, В ...... 6,3

Ток накала, А ...... 2,8±0,4

Ток в цепи анода в импульсе, А ...... 10

Частота повторения импульсов ...... 20

Периодическая нестабильность зажигания, мксек ...... не более 0,2

Характеристика зажигания положительная.

Параметры поджигающего импульса сетки:

   - амплитуда напряжения, В ...... не менее 150

   - амплитуда тока, мА ...... не менее 100

   - длительность импульса, мксек ...... 1-6

   - крутизна фронта импульса, В/мксек ...... >400

Предельно допустимые электрические величины ТГИ1-10/1:

Наибольшее кратковременное напряжение накала, В ...... 6,8

Наименьшее кратковременное напряжение накала, В ...... 5,8

Наибольшая амплитуда прямого напряжения на аноде, кВ ...... 2

Наибольшая амплитуда обратного напряжения на аноде, кВ ...... 1

Наибольший ток в цепи анода в импульсе, А ...... 20

Наибольшее значение среднего тока в цепи анода, мА ...... 50

Наибольшая частота повторения импульсов, кГц ...... 40

Условия эксплуатации

1. Для зажигания тиратрона на его сетку должен быть подан положительный прямоугольный импульс напряжения.

2. Для сеточной цепи рекомендуются следующие величины: сопротивление в цепи катода катодного повторителя не более 2 ком; сопротивление утечки сетки 10-20 ком; емкость разделительного конденсатора в цепи сетки 2000-5000 пФ.
