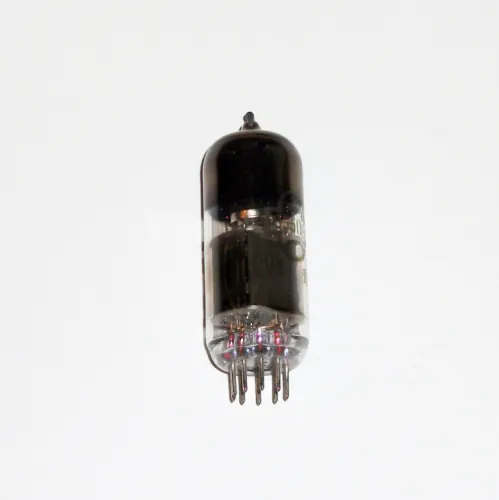

6Э5П-И радиолампа

Описание 6Э5П-И

6Э5П-И выходной высокочастотный тетрод повышенной надежности, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Э5П-И:

6Э5П-И
Выходной высокочастотный тетрод повышенной надежности для работы в импульсном режиме.
Предназначен для широкополосного усиления напряжения и мощности высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность не менее 500 ч.
Масса не более 20 г.

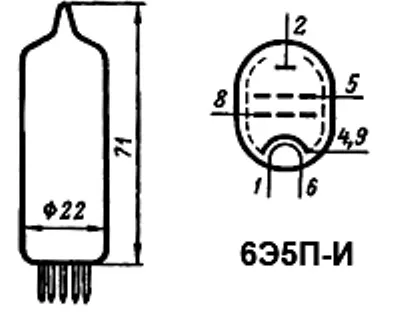

Раположение штырьков РШ8.

Основные технические характеристики 6Э5П-И:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,7
• Ток накала, мА ...... 600 ±40
• Напряжение на аноде, В ...... 150
• Напряжение на второй сетке, В ...... 150
• Сопротивление в цепи катода, Ом ...... 30
• Ток в цепи анода, мА ...... 43 ±10
• Ток в цепи второй сетки, мА ...... не более 14
• Крутизна характеристики, мА/В ...... 30,5
• Внутреннее сопротивление, Ом ..... 8
• Эквивалентное сопротивление шумов, Ом ..... 350

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 250
• Наибольшее напряжение на второй сетке, В ....... 250
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 8,3
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 2,3
• Наибольший ток в цепи катода, мА ...... 100
• Наибольшее напряжение катод-подогреватель, В ..... 100
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,5.
