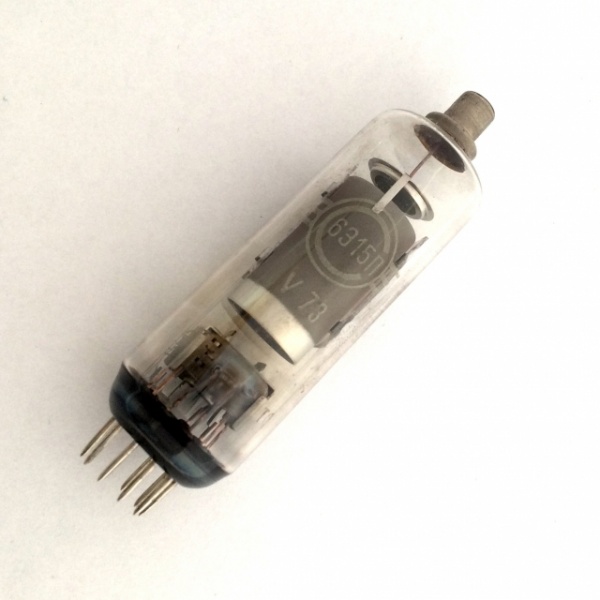

6Э15П радиолампа

Описание 6Э15П

6Э15П высокочастотный тетрод. Предназначен для работы в качестве регулирующего элемента в электронных высоковольтных стабилизаторах напряжения, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Э15П:

6Э15П
Высокочастотный тетрод.
Предназначен для работы в качестве регулирующего элемента в электронных высоковольтных стабилизаторах напряжения.
Долговечность не менее 1500 ч.
Масса не более 30 г.

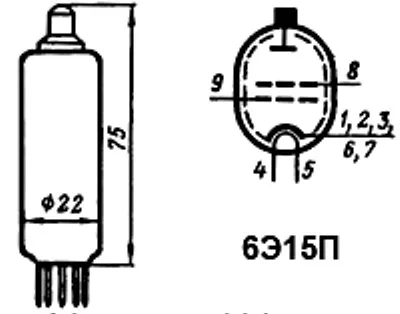

Раположение штырьков РШ8.

Основные технические характеристики 6Э15П:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, мА ...... 600 ±100
• Напряжение на аноде, В ...... 5000
• Напряжение на второй сетке, В ...... 25
• Напряжение на первой сетке, В ...... -2,35
• Ток в цепи анода, мА ...... 2
• Ток в цепи второй сетки, мА ...... не более 0,075
• Крутизна характеристики, мА/В ...... 1,6 ±0,4
• Коэффициент усиления ...... 2350
• Ток первой сетки обратный, мкА ...... 1

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 5000
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 10
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,15
• Наибольший ток в цепи анода, мА ...... 10
• Наибольшее напряжение на аноде при запертой лампе, В ....... 10000
• Наибольшее напряжение на второй сетке, В ....... 60
• Наибольшее напряжение на первой сетке, В ....... -20
• Наибольшее напряжение катод-подогреватель, В ..... 150
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,1.
