6С6Б-В радиолампа

Описание 6С6Б-В

6С6Б-В триод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6С6Б-В:

6С6Б-В

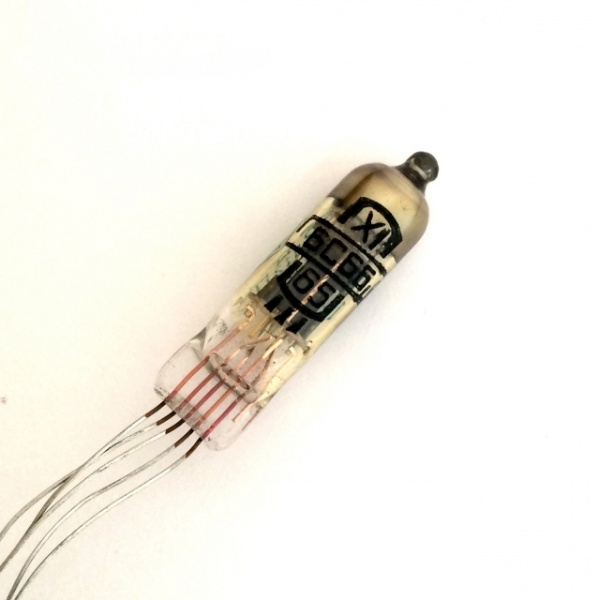

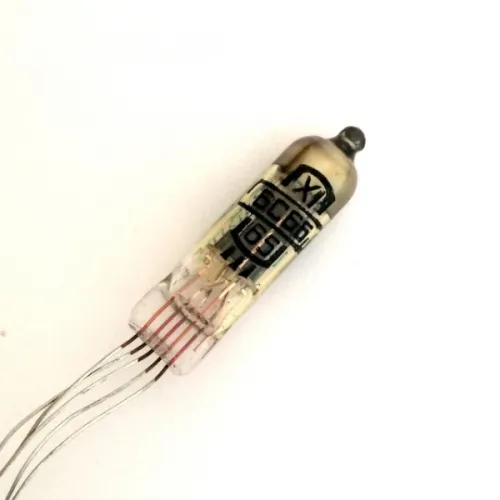

Сверхминиатюрный стеклянный триод повышенной надежности и механической прочности.
Предназначен для усиления напряжения низкой частоты, генерирования колебаний высокой частоты и для работы в импульсном режиме.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 1500 ч.
Масса не более 3,5 г.

Основные технические характеристики 6С6Б-В:
Номинальные электрические данные:
Напряжение накала, в ...... 6,3
Напряжение на аноде, в ...... 120
Напряжение смещения на сетке, в ...... -2
Ток накала, мА ...... 200 ± 20
Ток в цепи анода, мА ...... 9 ± 2,7
Крутизна характеристики, мА/в ...... 5
Коэффициент усиления ...... 25
Входное сопротивление на частоте 5 МГц при длине выводов не более 10 мм, ком ...... около 16

Предельно допустимые электрические величины:
Наибольшее напряжение накала, в ...... 6,6
Наименьшее напряжение накала, в ...... 6,0
Наибольшее напряжение на аноде, в ....... 250
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,2
Наибольшее постоянное напряжение между катодом и подогревателем, в ...... 100
Наибольший ток утечки между катодом и подогревателем, мкА ...... 20
Наибольший ток в цепи катода, мА ...... 14
Наибольшее сопротивление в цепи первой сетки, ком ...... 500
Наибольшая частота генерирования, МГц ...... 500.
