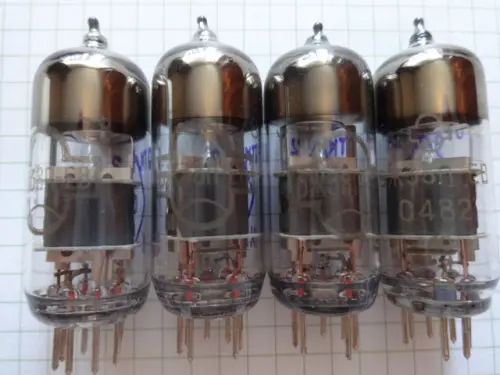

6С4П-ЕВ радиолампа

Описание 6С4П-ЕВ

6С4П-ЕВ триод с малым уровнем внутриламповых шумов предназначен для усиления напряжения высокой частоты, преимущественно в схемах с заземлённой сеткой. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6С4П-ЕВ:

6С4П-ЕВ
Миниатюрный стеклянный триод повышенной долговечности, надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты преимущественно в схемах с заземленной сеткой.
Долговечность не менее 2500 ч.
Масса не более 15 г.

Основные технические характеристики 6С4П-ЕВ:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 150 В
Напряжение анода предельное (постоянное) ...... 160 В
Ток анода ...... 16 ± 4 мА
Ток катода предельный ...... 35 мА
Напряжение сетки предельное (постоянное) ...... -100 В
Напряжение отсечки электронного тока сетки ...... не более -1,1 В
Обратный ток сетки - 0,3 мкА
Мощность, рассеиваемая анодом, предельная - 3 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
  - при отрицательном. потенциале подогревателя - 160 В
  - при положительном потенциале подогревателя - 100 В
Крутизна характеристики - 19,5 ± 4,5 мА/В
Крутизна характеристики при напряжении накала - 5,7 В 13 мА/В
Коэффициент усиления - 50 ± 15.
Эквивалентное сопротивление внутриламповых шумов - 170 Ом.
Сопротивление в цепи катода для автоматического смещения - 100 Ом.
Сопротивление в цепи сетки предельное - 1 МОм.
Оформление - стеклянное миниатюрное.
