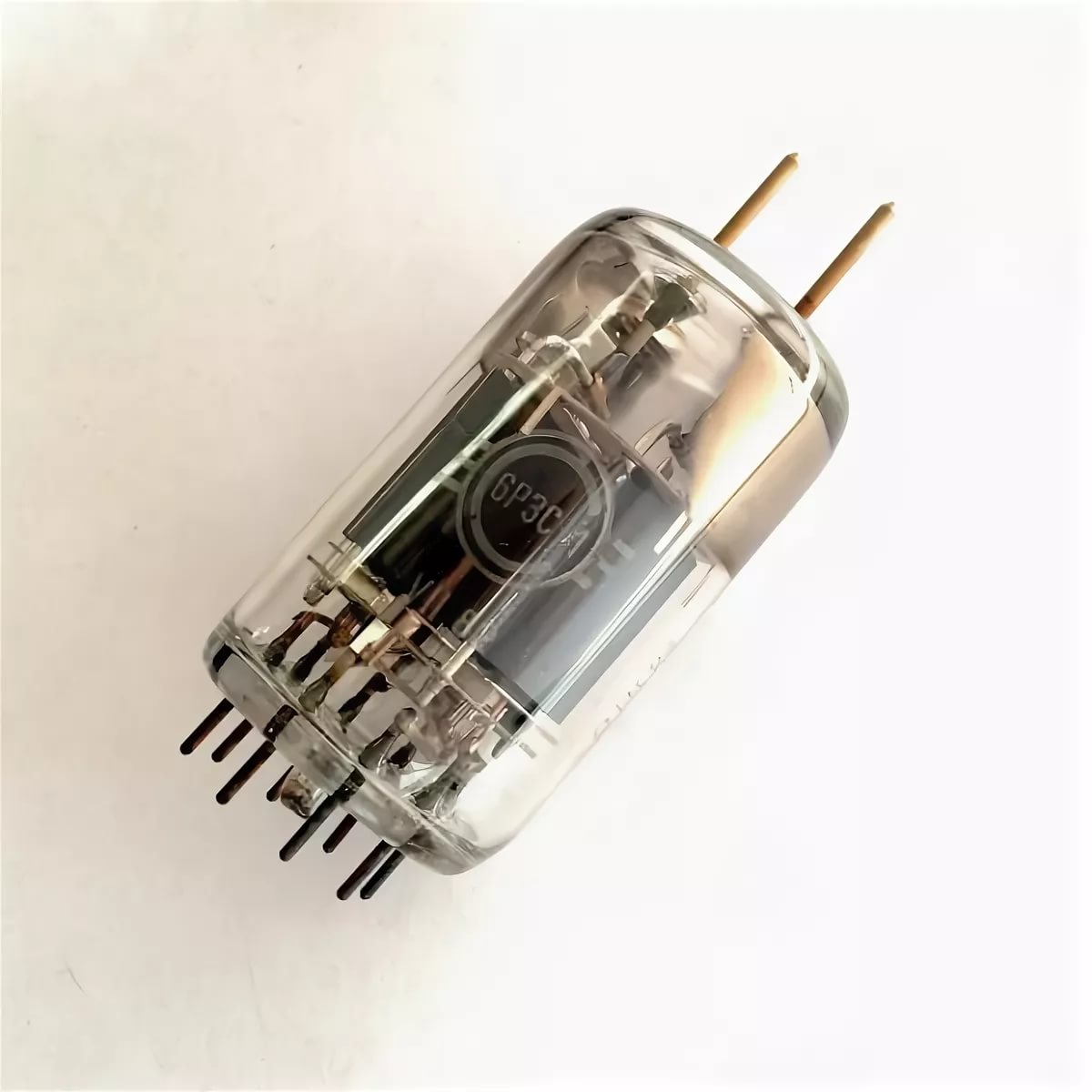

6Р3С-1 радиолампа

Описание 6Р3С-1

6Р3С-1 двойной выходной лучевой тетрод с общим катодом предназначен для работы в усилителях низкой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Р3С-1:

6Р3С-1
Двойной лучевой тетрод.
Предназначен для усиления мощности в усилителях низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном оформлении.
Долговечность не менее 1000 ч.
Масса не более 100 г.

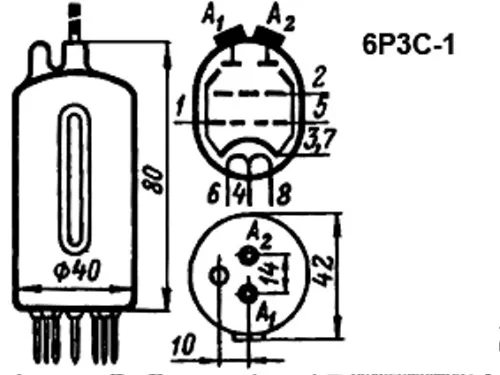

Цоколь специальный 8-ми штырьковый.

Основные технические характеристики 6Р3С-1:
Номинальные электрические данные:
Напряжение накала, В ...... 6,3 ±0,6; 12,6 ±1,2
Ток накала, А ...... 2,1 ±0,3; 1,05 ±0,15
Напряжение на аноде, В ...... 350
Напряжение на второй сетке, В ...... 200
Напряжение на первой сетке, В ...... -22
Ток в цепи анода, мА ...... 47,5
Ток в цепи второй сетки, мА ...... 60
Емкость входная, пФ ..... 13
Емкость выходная, пФ ..... 6
Емкость проходная, пФ ..... 0,3

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 600
Наибольшее напряжение на второй сетке, В ....... 300
Наибольшее напряжение на первой сетке, В ....... -175
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 20
Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 7
Наибольшая мощность, рассеиваемая на первой сетке, Вт ...... 1
Наибольший ток в цепи катода, мА ...... 250
Наибольшее напряжение катод-подогреватель, В ..... 100.
