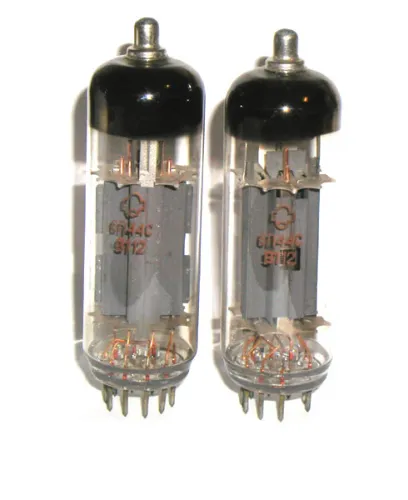

6П44С радиолампа

Описание

6П44С выходной низкочастотный пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции  выходной пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Выходной низкочастотный пентод.
Предназначен для работы в схемах строчной развертки телевизионных устройств.
Долговечность не менее 1500 ч.
Масса не более 45 г.

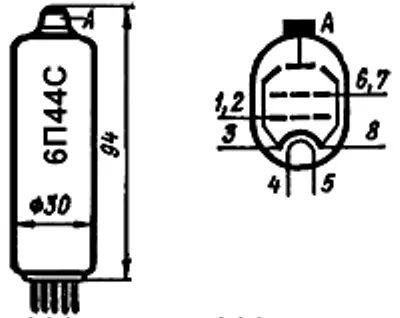

Раположение штырьков РШ24.

Основные технические характеристики 6П44С:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, А ...... 1,35 ±0,15
• Напряжение на аноде, В ...... 50
• Напряжение на второй сетке, В ...... 200
• Напряжение на первой сетке, В ...... -10
• Ток в цепи анода, мА ...... 100 ±30
• Ток в цепи анода в импульсе, мА ...... 420
• Ток в цепи первой сетки обратный, мкА ...... не более 1,2

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 250
• Наибольшее напряжение на второй сетке, В ....... 250
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 21
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 6
• Наибольший ток в цепи катода, мА ...... 250
• Наибольшее напряжение на аноде в импульсе, кВ ....... 7
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,51
