6П41С радиолампа

Описание

6П41С выходной лучевой тетрод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции  выходной пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Выходной лучевой тетрод.
Предназначен для работы в блоках кадровой и строчной развертки телевизионных устройств, усилителях мощности и генераторах колебаний.
Долговечность не менее 2000 ч.
Масса не более 36 г.

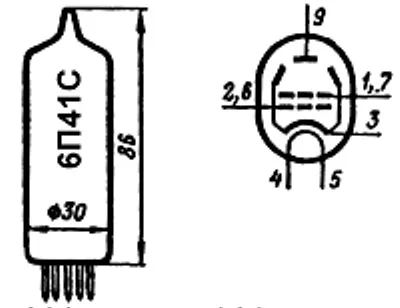

Раположение штырьков РШ24-1.

Основные технические характеристики 6П41С:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, А ...... 1,1 ±0,1
• Напряжение на аноде, В ...... 190
• Напряжение на второй сетке, В ...... 190
• Сопротивление в цепи катода, Ом ...... 300
• Ток в цепи анода, мА ...... 66 ±10
• Ток в цепи второй сетки, мА ...... не более 32
• Крутизна характеристики, мА/В ...... 8,4
• Внутреннее сопротивление, кОм ..... 12
• Ток первой сетки обратный, мкА ...... не более 1

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 400
• Наибольшее напряжение на второй сетке, В ....... 350
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 14
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 3
• Наибольший ток в цепи анода, мА ...... 100
• Наибольшее напряжение на аноде при запертой лампе, В ....... 2500
• Наибольшее напряжение на второй сетке при запертой лампе, В .......550
• Наибольшее напряжение катод-подогреватель, В ..... 100
