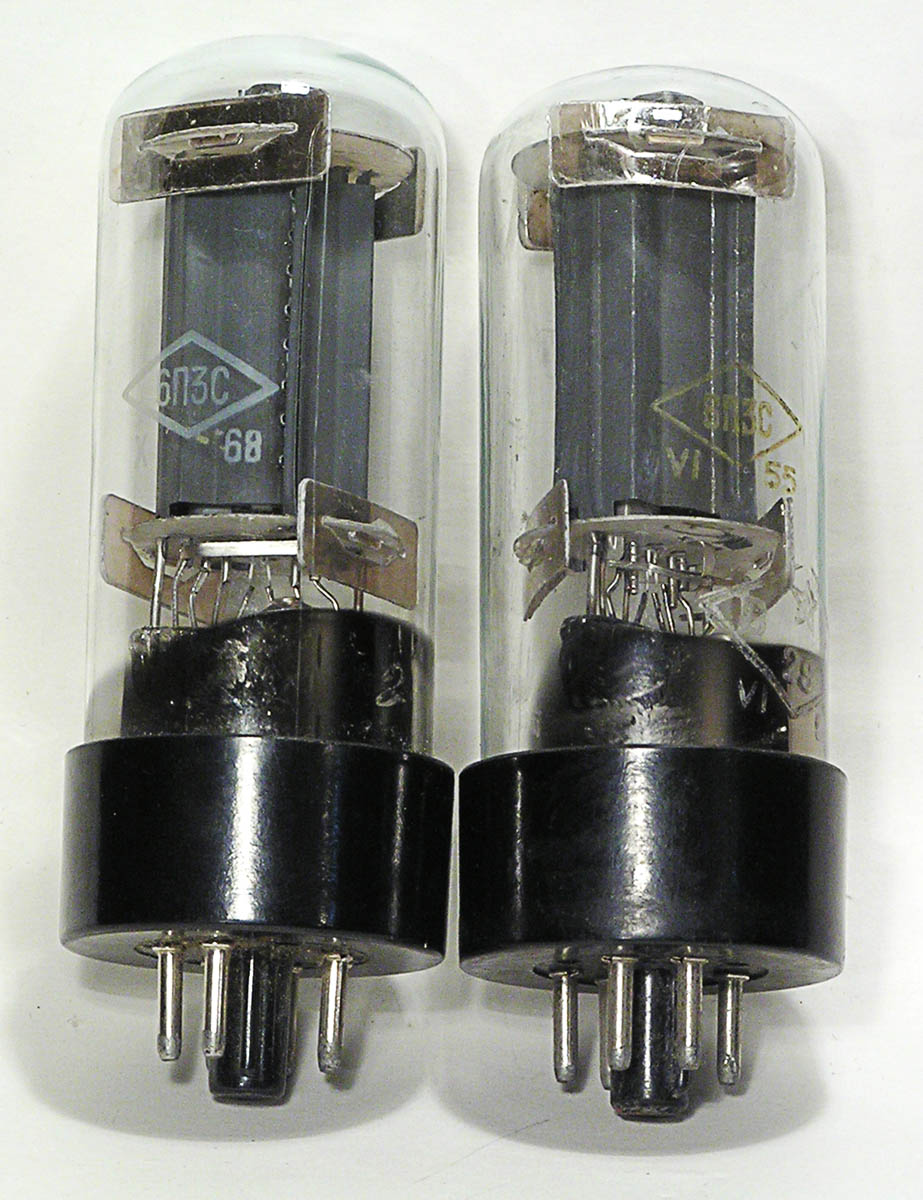

6П3С радиолампа

Описание

6П3С выходной лучевой тетрод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции  выходной пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Выходной лучевой тетрод.
Предназначен для усиления мощности низкой частоты.
Долговечность не менее 500 ч.
Масса не более 70 г.

Основные технические характеристики 6П3С:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 900 ± 60 мА
Напряжение анода номинальное (постоянное) ...... 250 В
Напряжение анода предельное (постоянное) ...... 400 В
Ток анода ...... 72 ± 14 мА
Напряжение сетки первой (постоянное) ...... -14 В
Обратный ток сетки первой ...... 3,0 мкА
Напряжение сетки второй номинальное (постоянное) ...... 250 В
Напряжение сетки второй предельное (постоянное) ...... 300 В
Ток сетки второй ...... 8 мА
Мощность, рассеиваемая анодом, предельная ...... 20,5 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 2,75 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 200 В
Крутизна характеристики ...... 6 ± 0,8 мА/В
Выходная мощность ...... 5,4 Вт
Сопротивление в цепи сетки первой предельное ...... 0,5 МОм
Емкость входная ...... 11 ± 2 пФ
Емкость выходная ...... 8,2 ± 1,5 пФ
Емкость проходная ...... 1 пФ

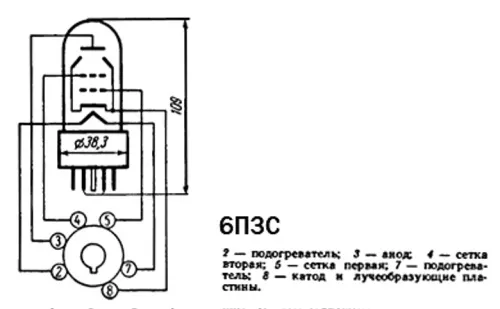

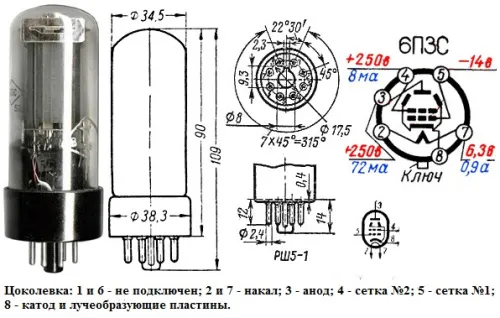

Оформление ...... стеклянное с октальным цоколем.
