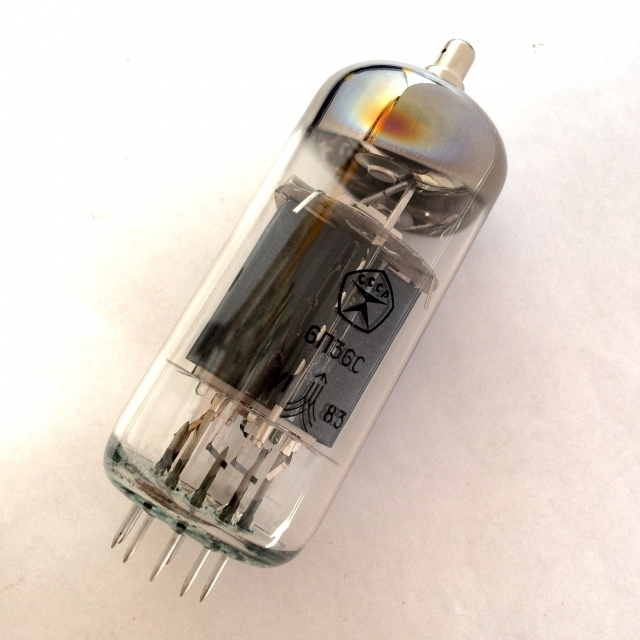

6П36С радиолампа

Описание 6П36С

6П36С выходной лучевой тетрод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции  выходной пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П36С:

6П36С
Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки телевизионных устройств широкого применения с углом отклонения луча 110°.
Долговечность не менее 2000 ч.
Масса не более 90 г.

Основные технические характеристики 6П36С:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 2 ± 0,15 А
Напряжение анода номинальное (постоянное) ...... 100 В
Напряжение анода предельное (постоянное) ...... 250 В
Напряжение анода предельное (амплитуда импульса) ...... 7 кВ
Ток анода ...... 120 ± 50 мА
Ток анода (амплитуда импульса) ...... не иенее 400 мА
Ток катода предельный (среднее значение) ...... 250 мА
Напряжение сетки первой (постоянное) ...... -7 В
Напряжение сетки первой предельное (амплитуда импульса) ...... -250 В
Обратный ток сетки первой ...... не более 1 мкА
Напряжение сетки второй номинальное (постоянное) ...... 100 В
Напряжение сетки второй предельное (постоянное) ...... 250 В
Ток сетки второй (амплитуда импульса) ...... не более 100 мА
Мощность, рассеиваемая анодом, предельная ...... 12 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики ...... 20 ± 6 мА/В
Сопротивление в цепи сетки первой, предельное ...... не более 0,5 МОм
Емкость входная ...... 32 ± 4 пФ
Емкость выходная ...... 19 ± 2 пФ
Емкость проходная ...... не более 1 пФ
Оформление ...... стеклянное бесцокольное.
