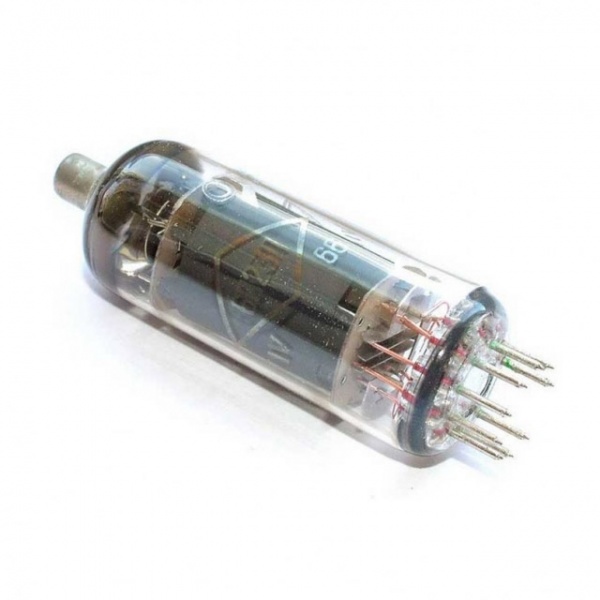

6П23П радиолампа

Описание 6П23П

высокочастотный выходной лучевой тетрод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции высокочастотный выходной лучевой тетрод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П23П:

6П23П
Миниатюрный высокочастотный лучевой тетрод.
Предназначен для генерирования колебаний и усиления мощности высокой частоты.
Долговечность не менее 500 ч.
Масса не более 25 г.

Основные технические характеристики 6П23П:
Напряжение накала ...... 6,3 ± 0,3 В
Ток накала ...... 750 ± 60 мА
Напряжение анода номинальное (постоянное) ...... 300 В
Напряжение анода предельное (постоянное) ...... 350 В
Ток анода ...... 40 мА
Ток катода предельный ...... 100 мА
Напряжение сетки первой (постоянное) ...... -16 В
Напряжение сетки второй номинальное (постоянное) ...... 200 В
Напряжение сетки второй предельное (постоянное) ...... 250 В
Ток сетки второй ...... не более 5 мА
Мощность, рассеиваемая анодом, предельная ...... не менее 11 Вт
Мощность, рассеиваемая сеткой второй, предельная - 3 Вт.
Крутизна характеристики - 4,5 мА/В.
Внутреннее сопротивление - 44 кОм.
Выходная мощность - 11 Вт.
Емкость входная - 7,5 пФ.
Емкость выходная - 4,5 пФ.
Емкость проходная ...... не более 0,1 пФ.
Оформление - стеклянное миниатюрное.
