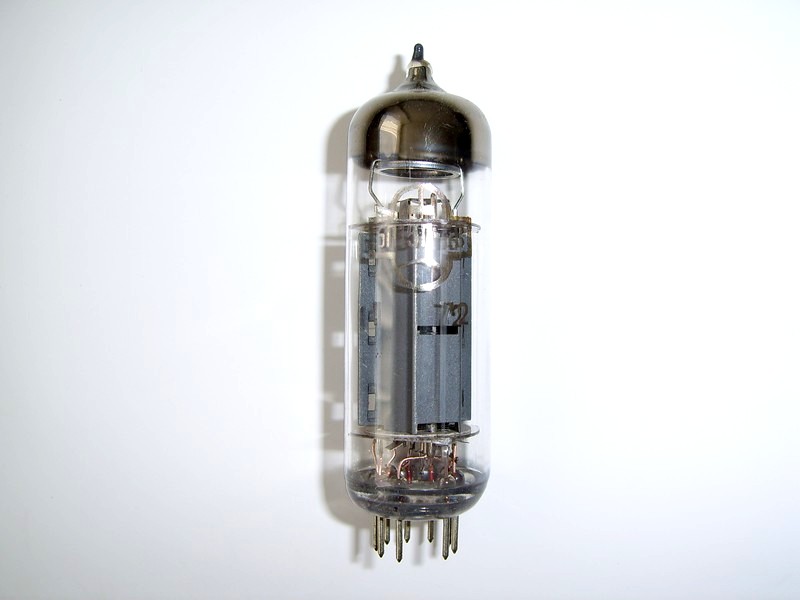

6П15П-ЕР радиолампа

Описание 6П15П-ЕР

6П15П-ЕР выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П15П-ЕР:

6П15П-ЕР
Миниатюрный выходной пентод повышенной долговечности, радиационно-стойкий.
Предназначен для усиления выходного напряжения видеочастоты в телевизионных приемниках.
Долговечность не менее 3000 ч.
Масса не более 20 г.

Основные технические характеристики 6П15П-ЕР:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 760 ± 60 мА
Напряжение анода номинальное (постоянное) ...... 300 В
Напряжение анода предельное (постоянное) ...... 330 В
Ток анода ...... 30 мА
Ток катода (пиковое значение) ...... 90 мА
Напряжение сетки второй номинальное (постоянное) ...... 150 В
Напряжение сетки второй предельное (постоянное) ...... 330 В
Ток сетки второй ...... 4,5 мА
Мощность, рассеиваемая анодом, предельная - 12 Вт
Мощность, рассеиваемая сеткой второй, предельная - 1,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) - 100 В
Крутизна характеристики - 14,7 мА/В
Коэффициент усиления в триодном включении - 25
Внутреннее сопротивление - 100 кОм
Сопротивление в цепи катода для автоматического смещения - 75 Ом
Емкость входная -13,5 пФ
Емкость выходная - 7 пФ
Емкость проходная - не более 0,07 пФ.
Оформление ...... стеклянное миниатюрное.
