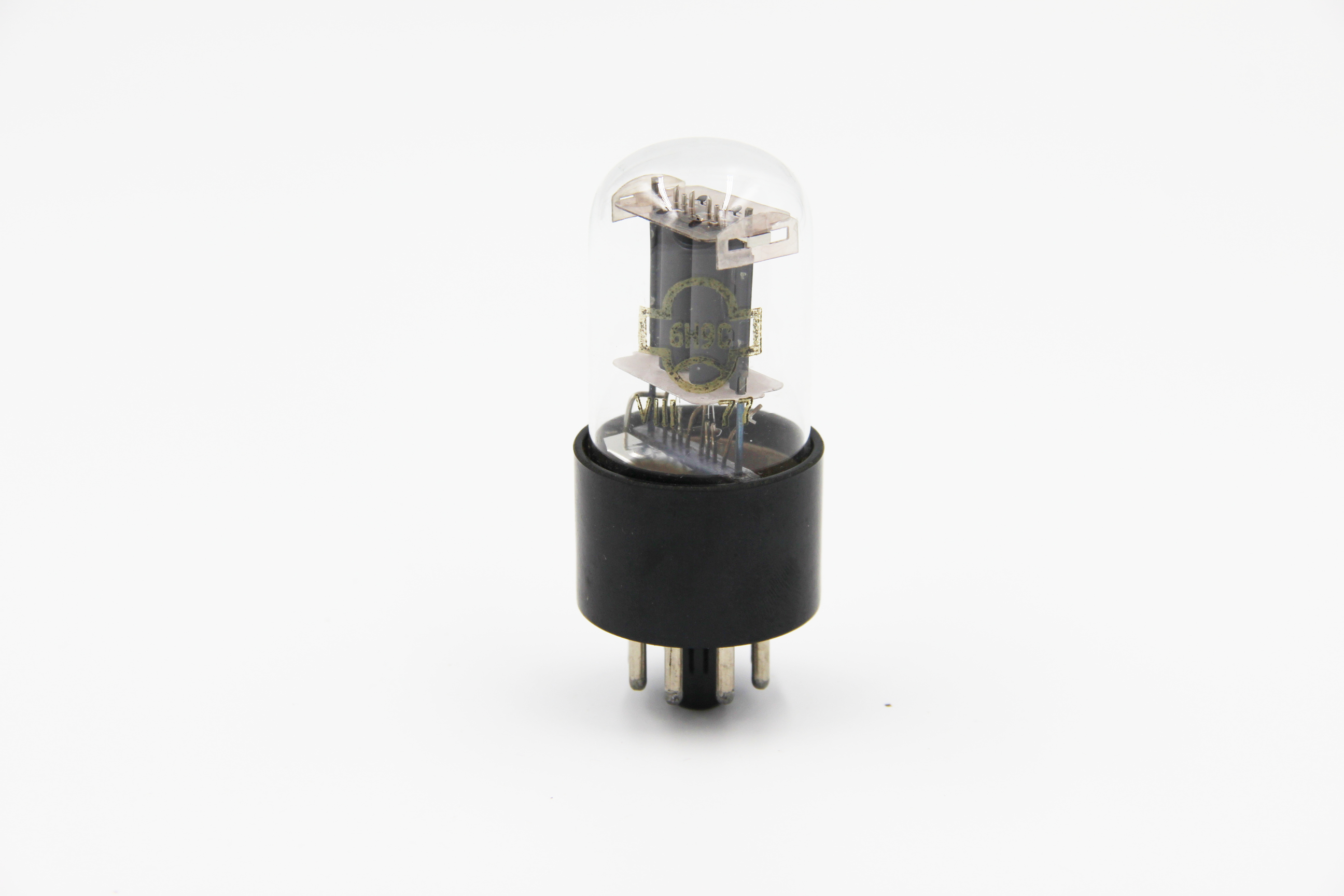

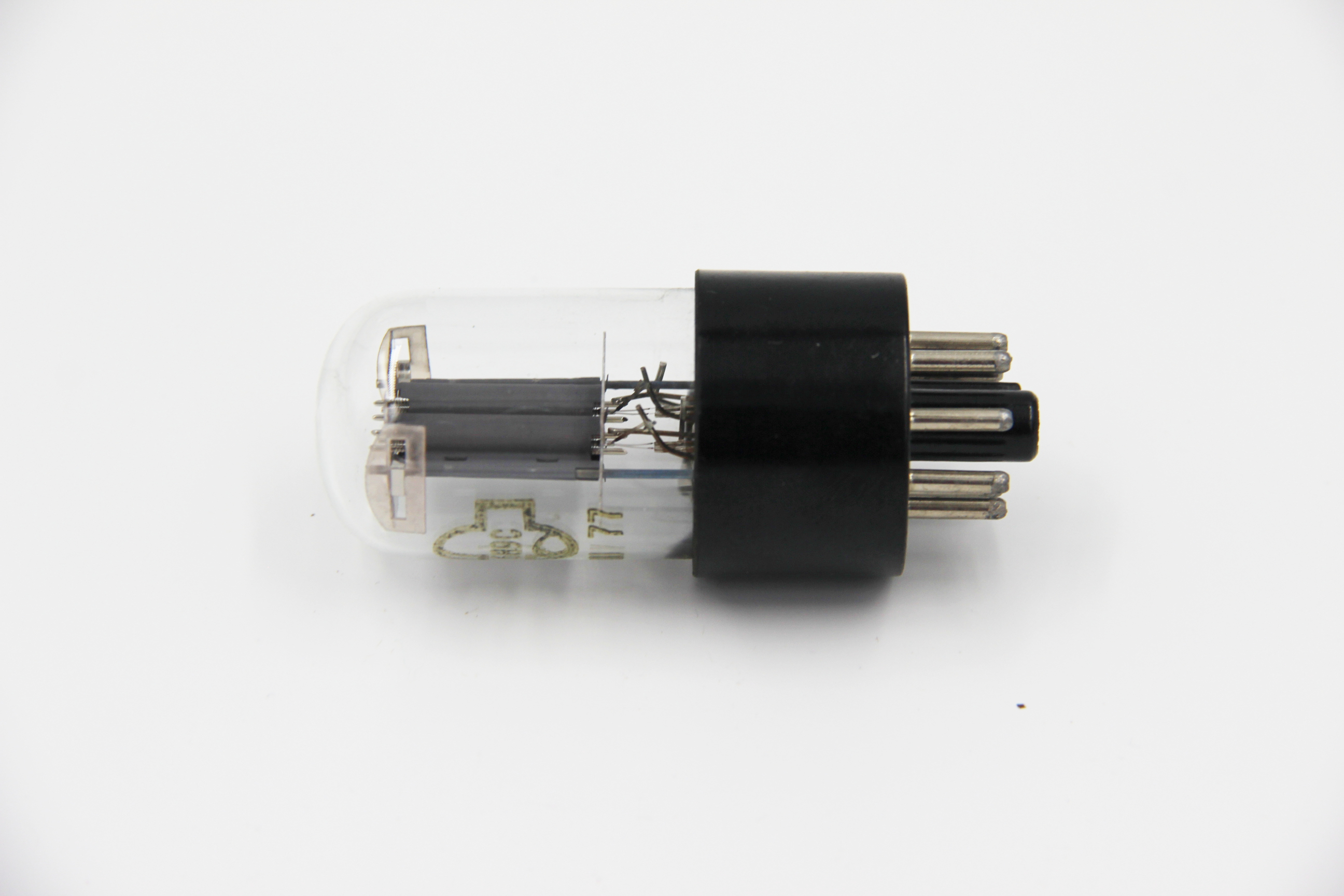

6Н9С радиолампа

Описание 6Н9С

6Н9С двойной триод с раздельными катодами предназначен для работы в усилителях низкой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н9С:

6Н9С
Триод двойной для усиления напряжения низкой частоты.

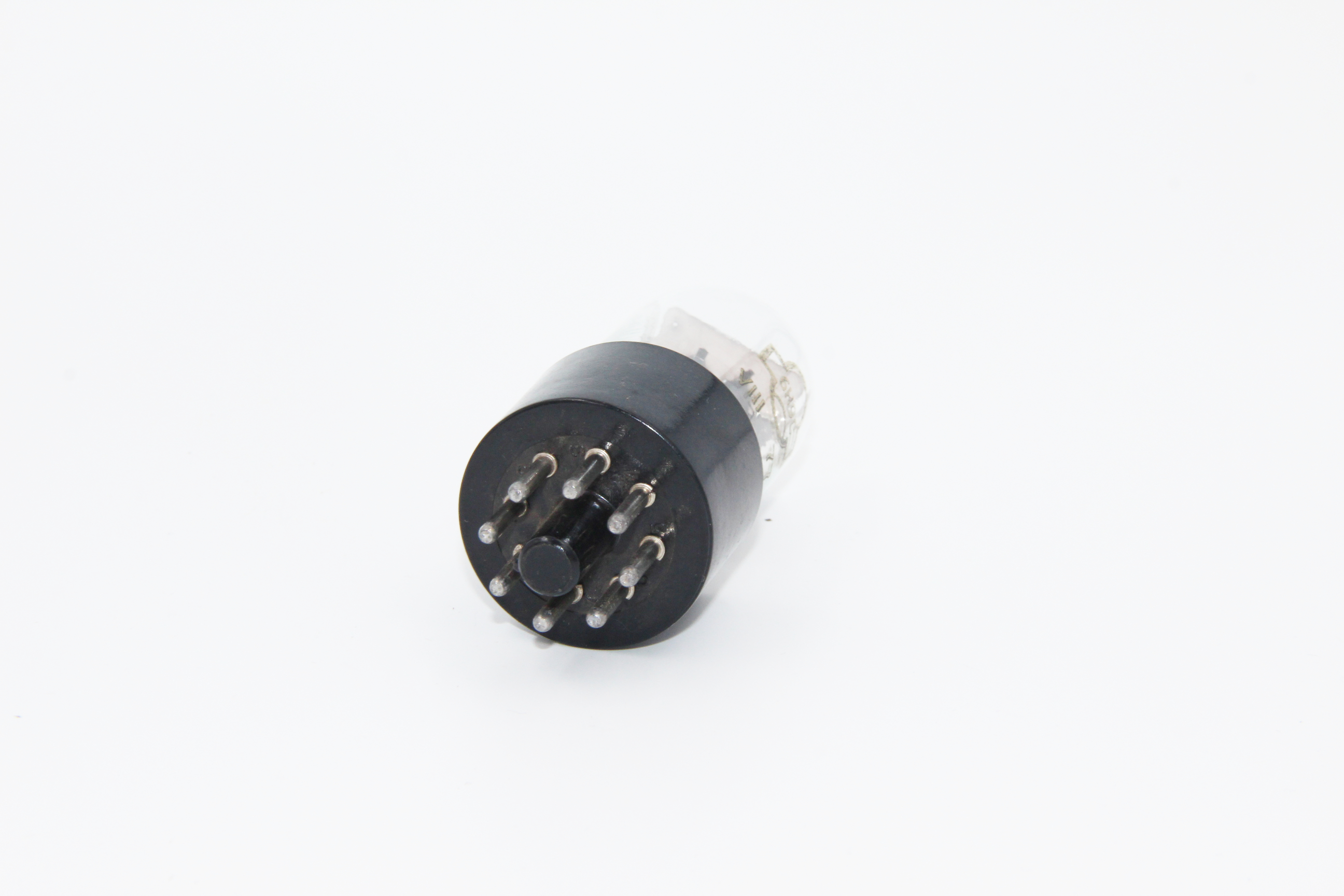

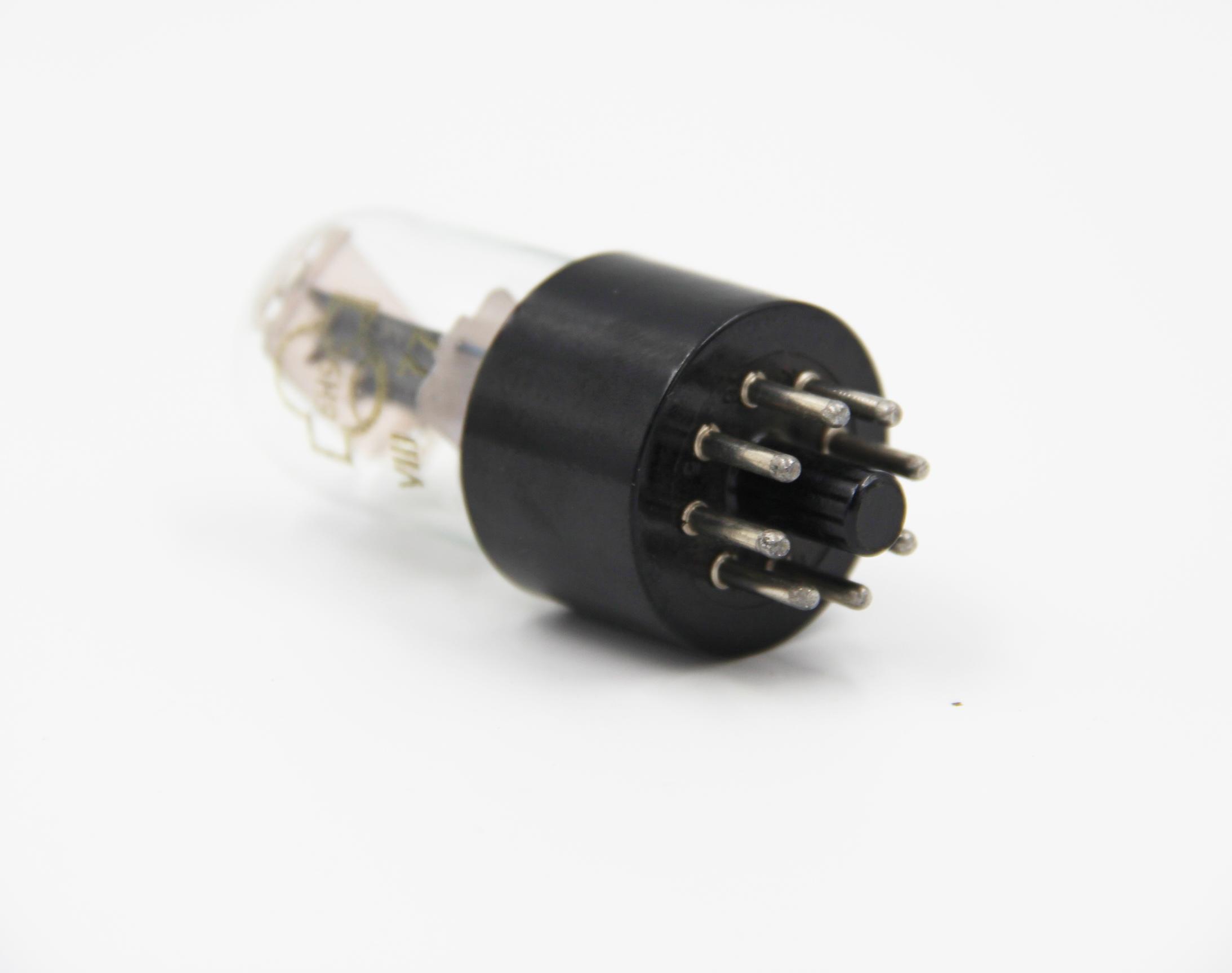

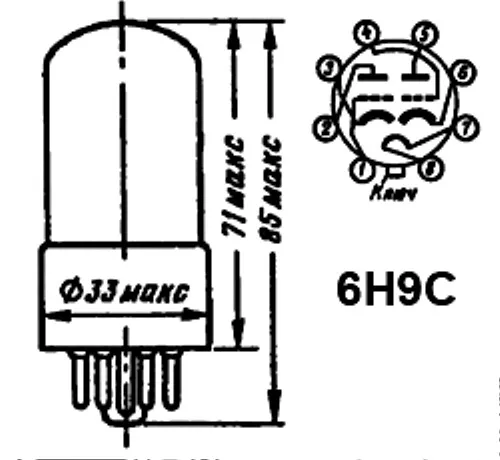

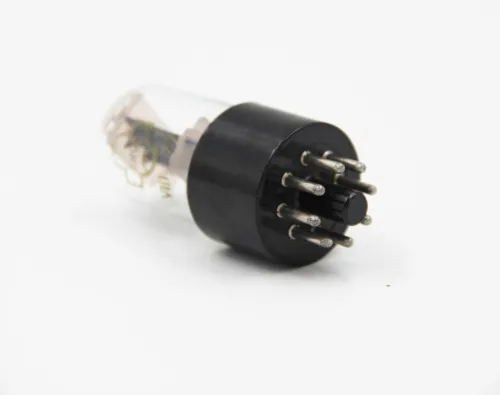

Оформление - в стеклянной оболочке, с октальным цоколем.
Масса 34 г.

Основные технические характеристики 6Н9С:
• Напряжение накала ..... 6,3 ±0,6 В
• Ток накала ..... 300 ±25 мА
• Напряжение анода номинальное ..... 250 В
• Напряжение анода предельное ..... 275 В
• Напряжение сетки номинальное ..... -2 В
• Ток анода ..... 2,3 ±0,9 мА
• Наибольшая мощность, рассеиваемая на аноде ..... 1,1 Вт
• Наибольшее напряжение между катодом и подогревателем ..... 100 В
• Наибольший ток утечки между катодом и подогревателем ..... 20 мкА
• Крутизна характеристики -1,6 ±0,4 мА/В
• Внутреннее сопротивление - 44 кОм
• Коэффициент усиления - 70 ±15
• Наибольшее сопротивление в цепи первой сетки - 500 кОм
• Емкость входная первого триода - 3 пФ
• Емкость входная второго триода - 3,4 пФ
• Емкость выходная первого триода - 3,8 пФ
• Емкость выходная второго триода - 3,2 пФ.
