6Н7С радиолампа

Описание 6Н7С

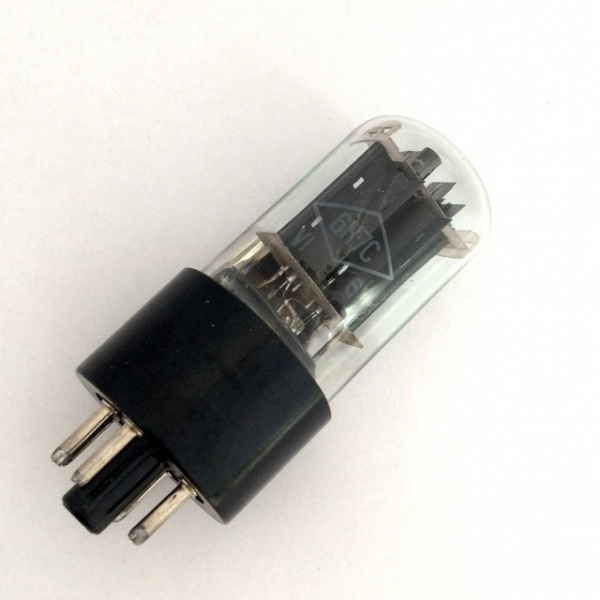

6Н7С двойной триод с общим катодом предназначен для работы в усилителях мощности низкой частоты. Применяется в выходных каскадах УНЧ и в каскадах фазоинверторов, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н7С:

6Н7С
Подогревный двойной триод для усиления напряжения низкой частоты.

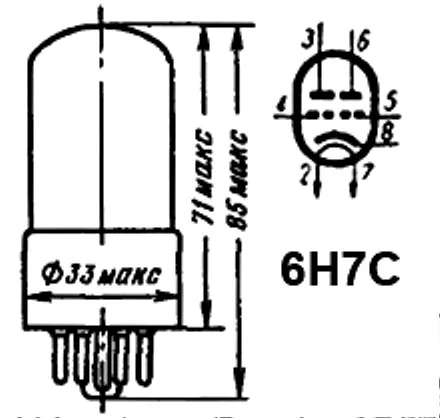

Оформление в стеклянном баллоне с октальным цоколем.
Катод оксидный косвенного накала.
Работает в любом положении.
Срок службы не менее 500 час.
Масса 50 г.

Основные технические характеристики 6Н7С:
Номинальные электрические данные (для каждого триода)
• Напряжение накала, В ...... 6,3
• Напряжение на аноде, В ...... 300
• Напряжение смещения на сетке, В ...... -6
• Ток в цепи накала, мА ...... 810 ±50
• Ток в цепи анода при параллельно соединенных триодах, мА ...... 7
• Ток в цепи анода при напряжении на сетке, равном нулю, мА ...... 17,5
• Крутизна характеристики при параллельно соединенных триодах, мА/В ...... 3,2 ±0,5
• Внутреннее сопротивление при параллельно соединенных триодах, кОм ...... 11,4 ±2,1
• Коэффициент усиления при параллельно соединенных триодах ...... 35 ±5
• Выходная мощность, Вт ...... 4,2

Предельно допустимые электрические величины (для каждого триода)
• Наибольшее напряжение накала, В ...... 7
• Наименьшее напряжение накала, В ...... 5,7
• Наибольшее напряжение на аноде, В ...... 300
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 6
• Наибольшее напряжение между катодом и подогревателем, В ...... 100.
