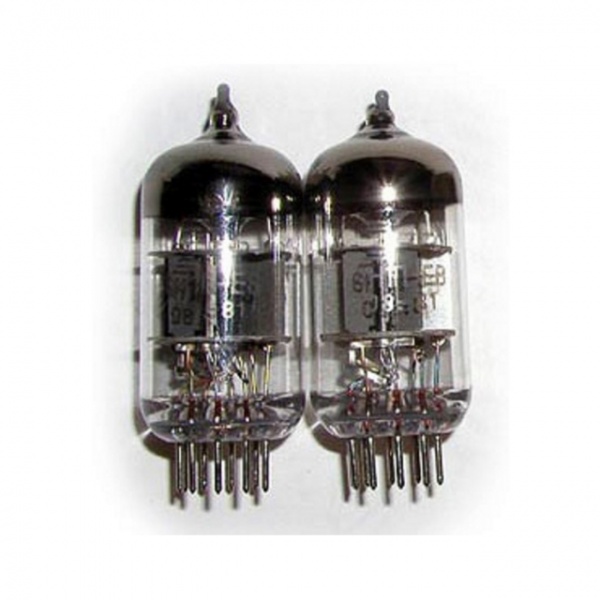

6Н1П-ЕВ радиолампа

Описание 6Н1П-ЕВ

6Н1П-ЕВ двойной триод предназначен для усиления напряжения низкой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н1П-ЕВ:

6Н1П-ЕВ
Двойной миниатюрный триод повышенной долговечности, надежности и механической прочности.
Предназначен для усиления напряжения низкой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

Основные технические характеристики на 6Н1П-ЕВ:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 600 ± 50 мА
Напряжение анода номинальное (постоянное) ...... 250 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода каждого триода ...... 7,5 ±1,5 мА
Ток катода каждого триода предельный ...... 25 мА
Напряжение сетки при токе анода 10 мкА ...... -20 В
Обратный ток сетки ...... 0,5 мкА
Напряжение между катодом и подогревателем предельное (постоянное) ...... 250 В
Мощность, рассеиваемая каждым анодом, предельная ...... 2,2 Вт
Крутизна характеристики каждого триода ...... 4,45 ± 0,65 мА/В
Напряжение между анодами ...... не более 2,5 В
Коэффициент усиления каждого триода ...... 35 ± 7
Сопротивление в цепи каждого катода для автоматического смещения ...... 600 Ом
Сопротивление в цепи сетки предельное - 1 МОм
Емкость входная каждого триода - 3,1 ± 1,1 пФ
Емкость выходная первого триода - 1,75 ± 0,35 пФ
Емкость выходная второго триода - 1,95 ± 0,35 пФ
Емкость проходная каждого триода - не более 2,2 пФ
Емкость между анодами - не более 0,2 пФ

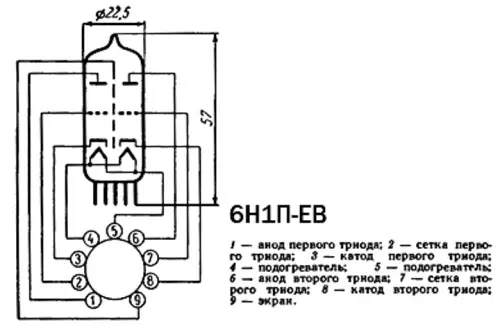

Оформление - стеклянное миниатюрное.
