Описание 6Н16Б-ВИ

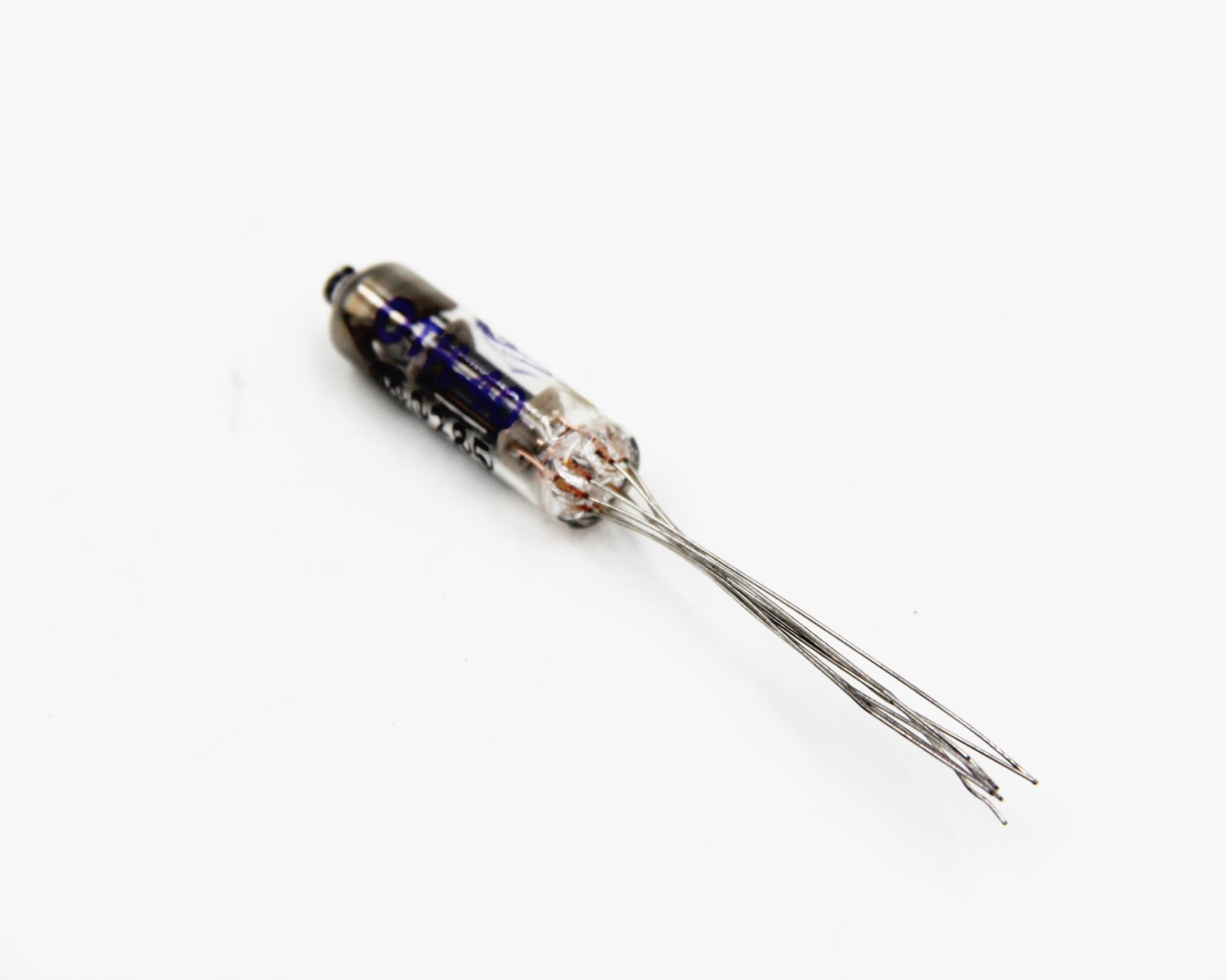

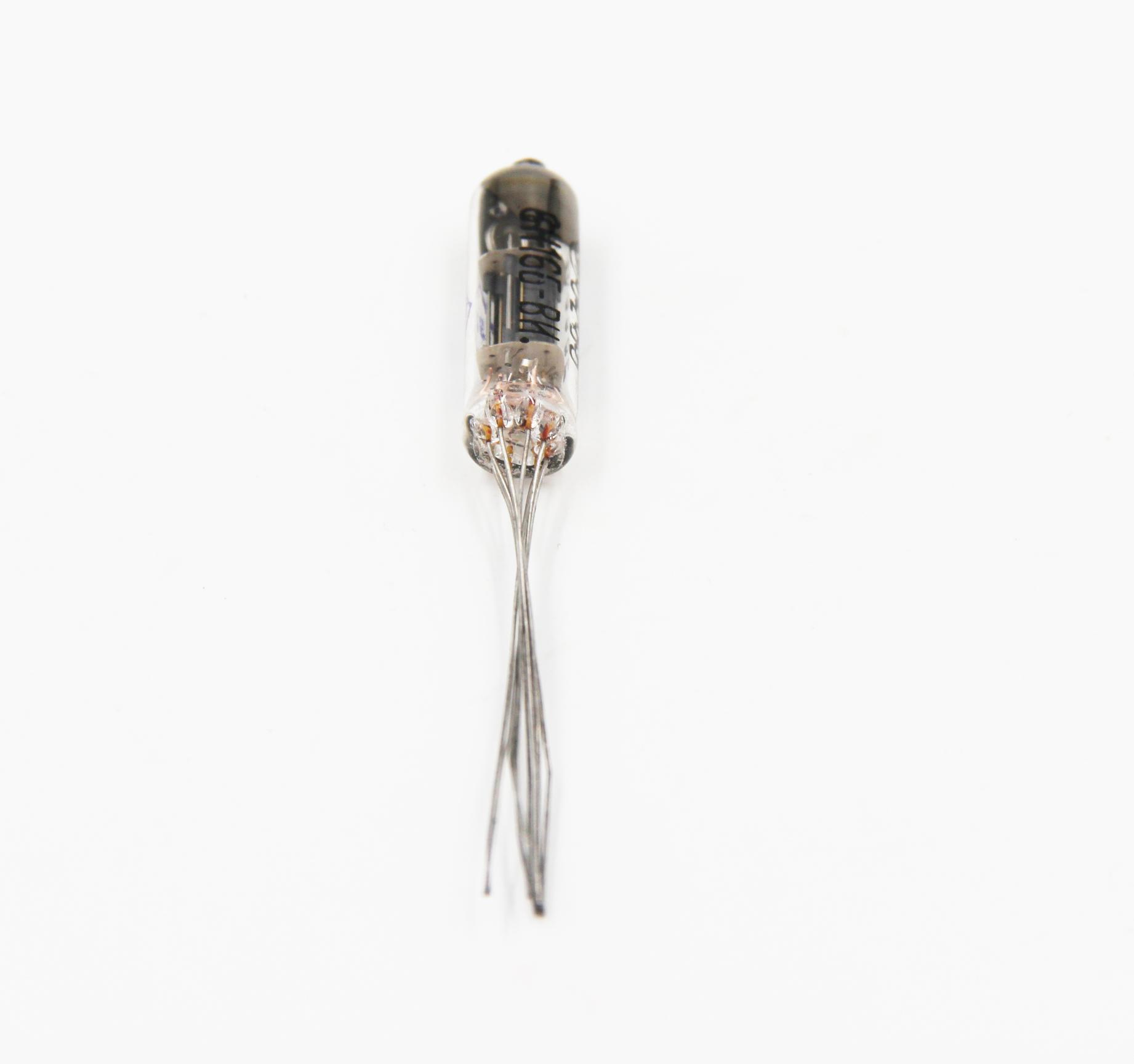

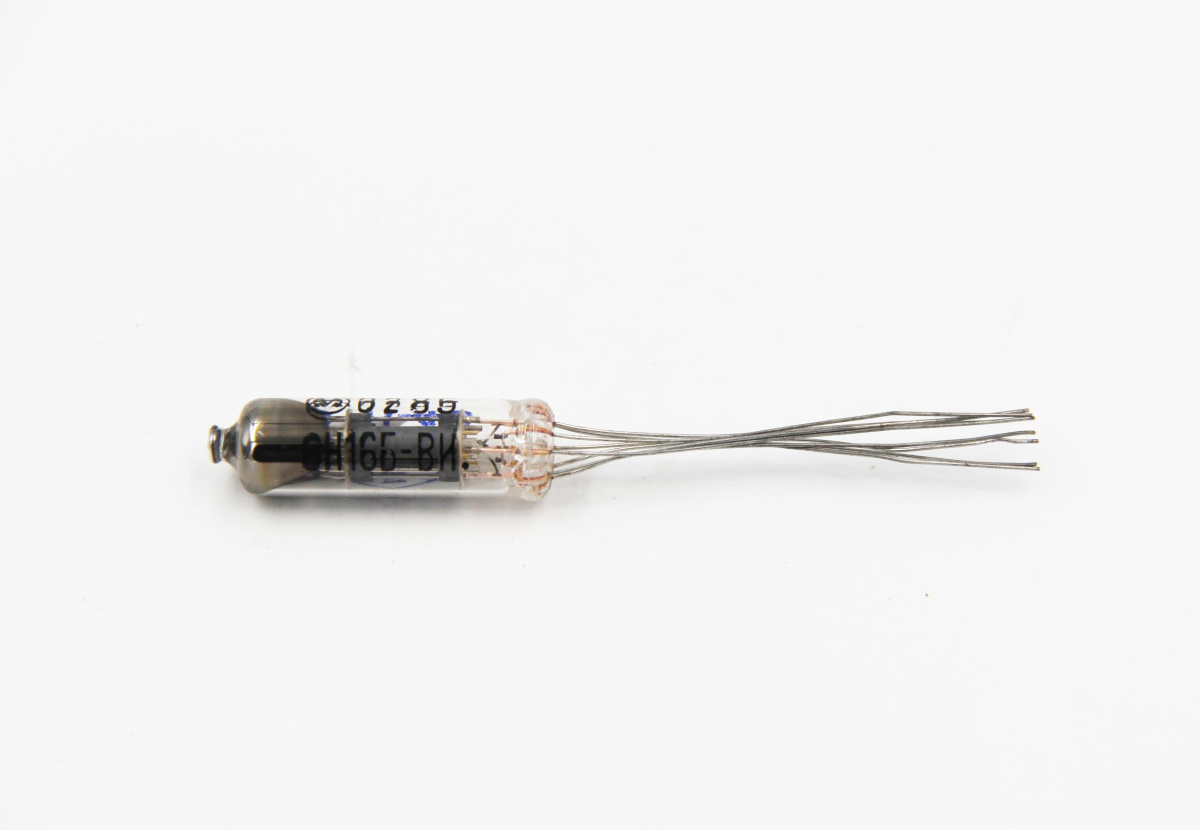

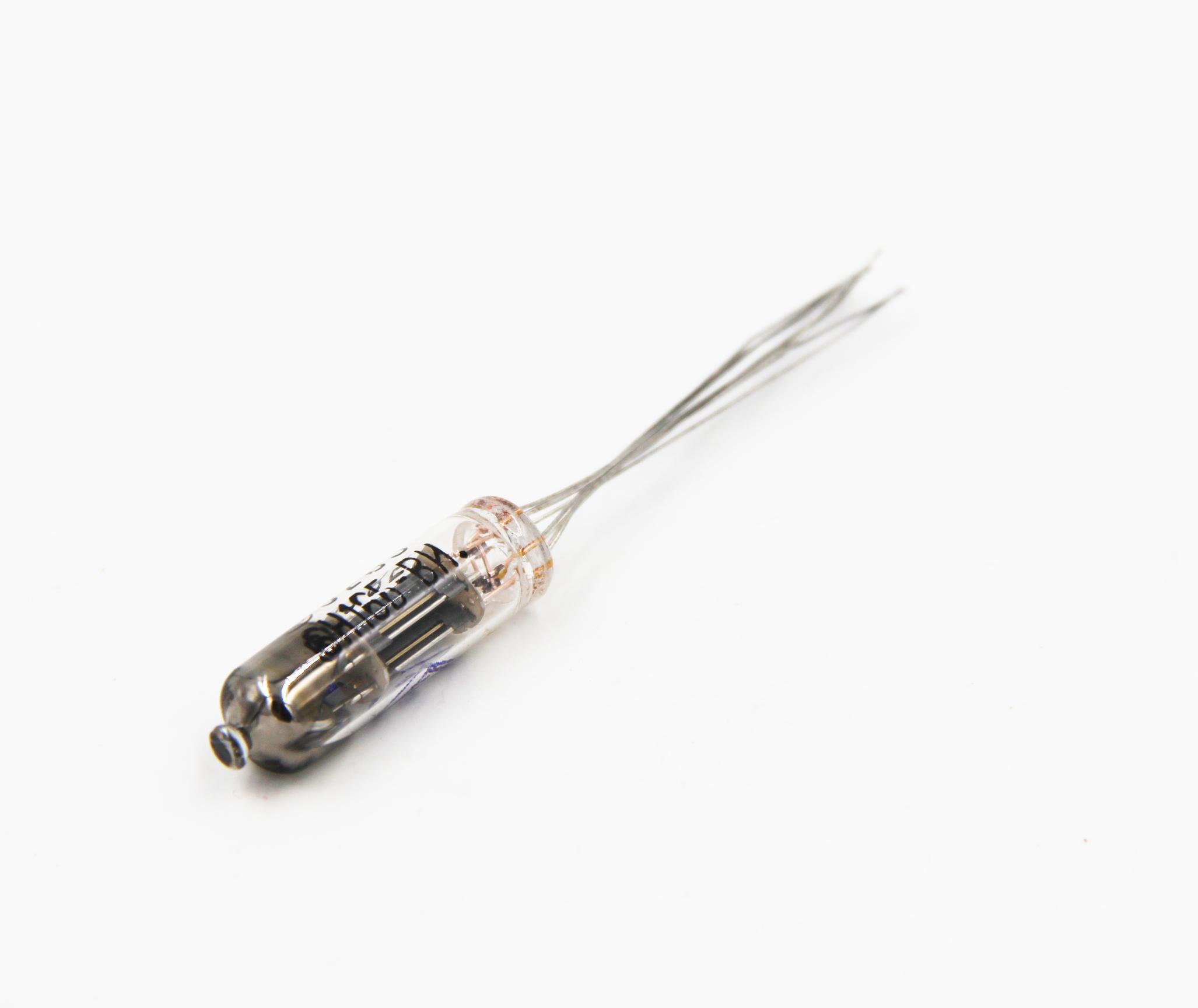

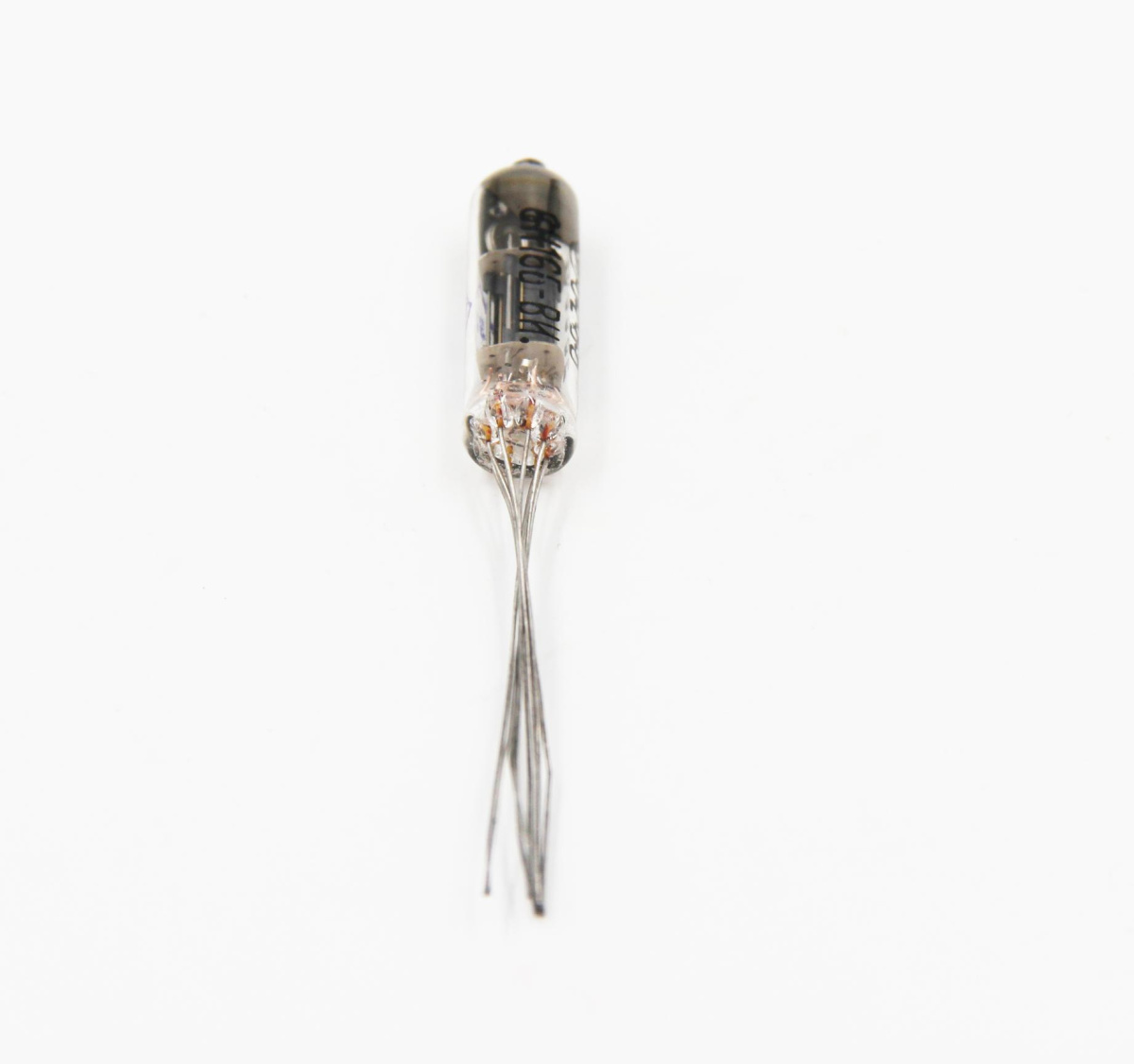

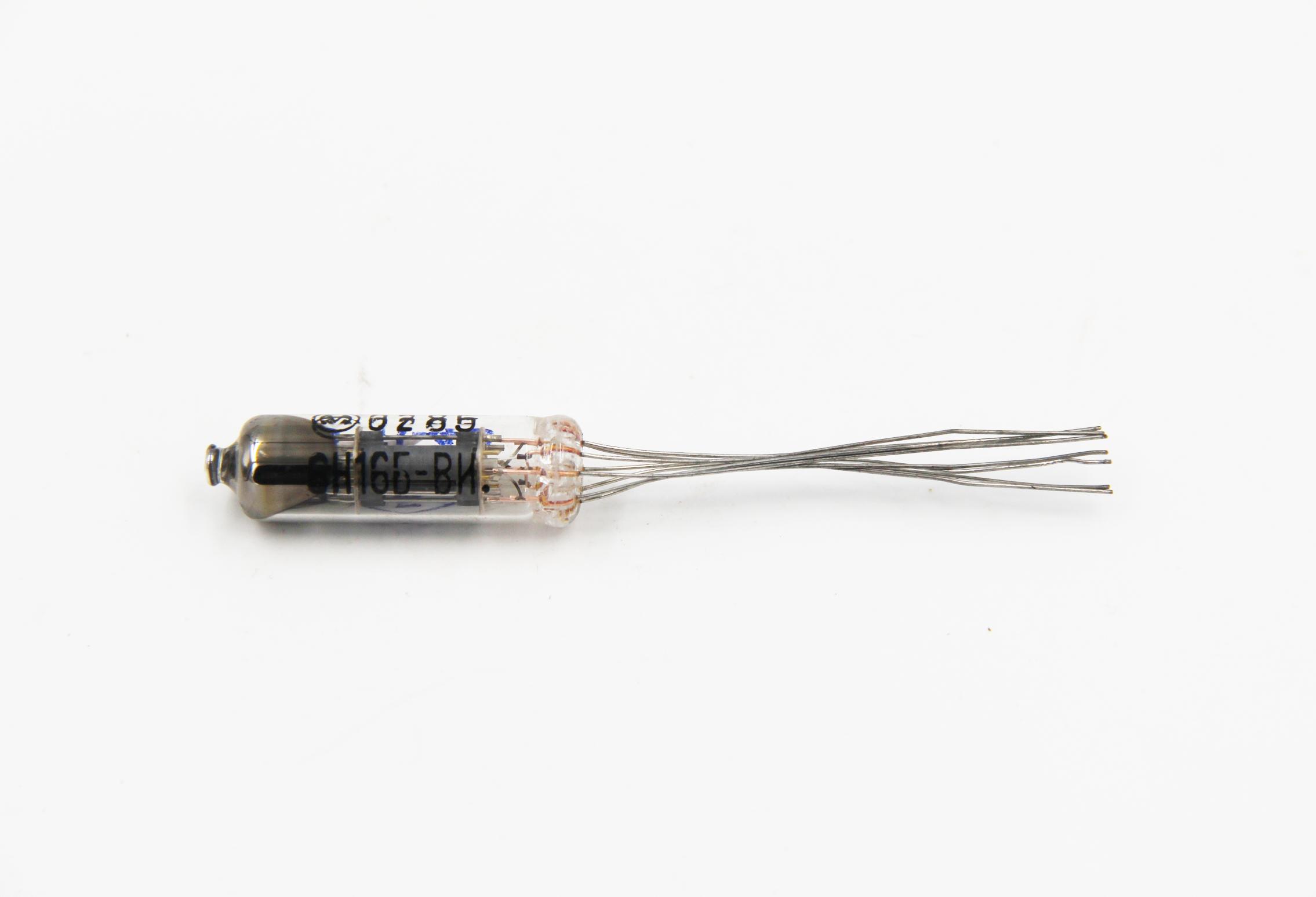

6Н16Б-ВИ двойной сверхминиатюрный триод повышенной надежности и механической прочности для работы в импульсном режиме, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

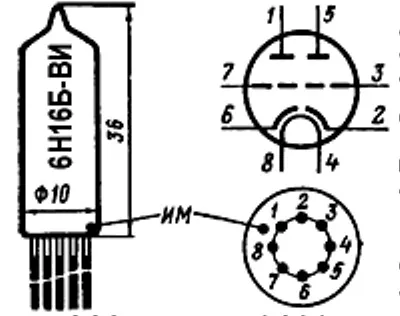

Параметры и характеристики 6Н16Б-ВИ:
6Н16Б-ВИ
Двойной сверхминиатюрный триод повышенной надежности и механической прочности для работы в импульсном режиме.
Предназначен для усиления напряжения низкой частоты и генерирования колебаний высокой частоты и для работы в импульсных устройствах.
Долговечность не менее 2500 ч.
Масса не более 4 г.
Основные технические характеристики 6Н16Б-ВИ:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, мА ...... 400 ±40
• Напряжение на аноде, В ...... 100
• Ток в цепи анода, мА ...... 6,3 ±1,9
• Крутизна характеристики, мА/В ...... 5 ±1,25
• Сопротивление в цепи катода, Ом ...... 325
• Коэффициент усиления ...... 25 ±5
• Входное сопротивление, кОм ..... 32
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 200
• Наибольшее напряжение на аноде при запертой лампе, В ....... 350
• Напряжение в цепи сетки отрицательное, В ...... -50.
• Наибольший ток в цепи катода, мА ...... 14.
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 0,9.
