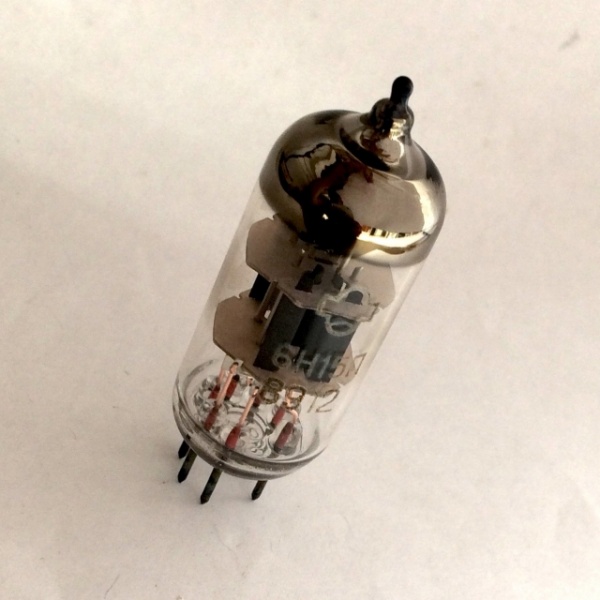

6Н15П радиолампа

Описание 6Н15П

6Н15П двойной триод с общим катодом предназначен для усиления напряжения низкой частоты и генерирования колебаний высокой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н15П:

6Н15П
Двойной миниатюрный триод.
Предназначен для использования в каскадах высокой частоты.
Долговечность не менее 500 ч.
Масса не более 12 г.

Основные технические характеристики 6Н15П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 450 ± 30 мА
Напряжение анода номинальное (постоянное) ...... 100 В
Напряжение анода предельное (постоянное) ...... 330 В
Ток анода каждого триода ...... 9 ± 3,5 мА
Ток катода ...... не иенее 40 мА
Мощность, рассеиваемая каждым анодом, предельная ...... 1,6 Вт
Выходная мощность ...... не более 0,7 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики каждого триода ...... 5,6 ± 1,7 мА/В
Коэффициент усиления каждого триода ...... 38 ± 10
Сопротивление в цепи катода для автоматического смещения ...... 50 Ом
Сопротивление в цепи сетки предельное - 1 МОм.
Емкость входная каждого триода - 2,3 ± 0,7 пФ.
Емкость выходная первого триода - 0,55 ± 0,2 пФ.
Емкость выходная второго триода - 0,45 ± 0,2 пФ.
Емкость проходная каждого триода - 1,5 ± 0,3 пФ.
Емкость между катодом и подогревателем - 6,6 ± 2,1 пФ

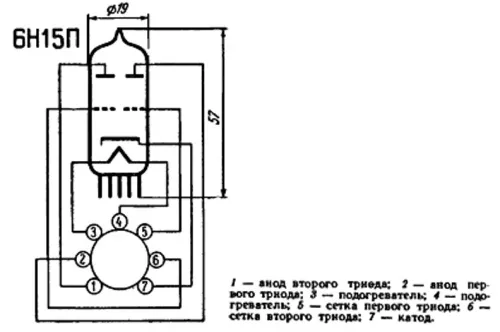

Оформление - стеклянное миниатюрное.
