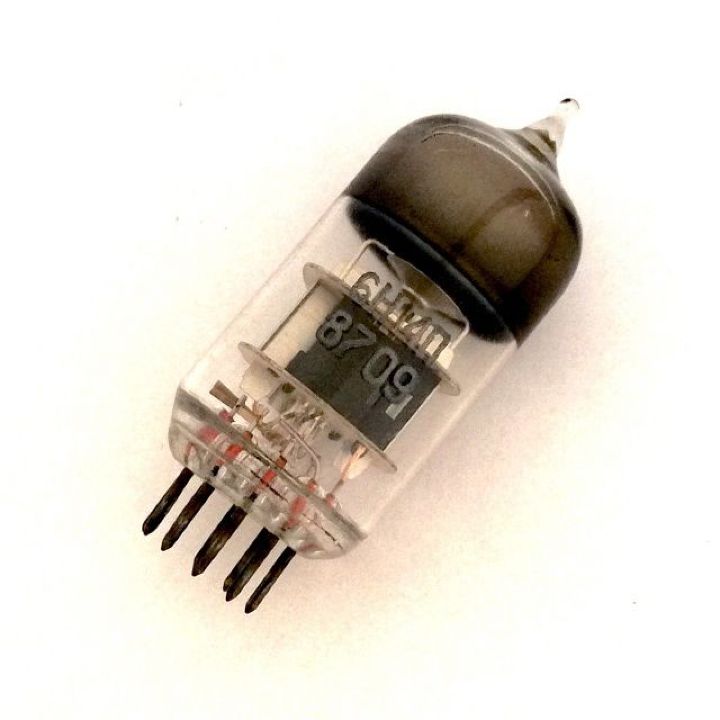

6Н14П радиолампа

Описание 6Н14П

6Н14П двойной триод предназначен для усиления напряжения высокой частоты в каскадных схемах приемников, работающих в УКВ диапазонах, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н14П:

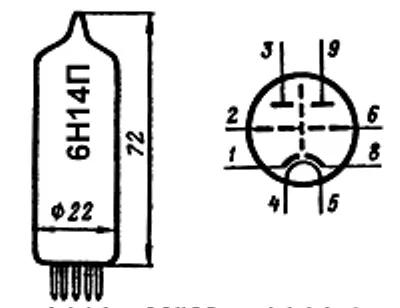

6Н14П
Двойной миниатюрный триод.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 1500 ч.
Масса не более 15 г.

Основные технические характеристики 6Н14П:
Напряжение накала ..... 6,3 ± 0,6 В
Ток накала ..... 350 ± 30 мА
Напряжение анода номинальное ..... 90 В
Напряжение анода предельное ..... 300 В
Ток анода каждого триода ..... 10,5 ± 3 мА
Обратный ток сетки каждого триода ..... 0,1 мкА
Мощность, рассеиваемая анодом, предельная ..... 1,5 Вт
Крутизна характеристики каждого триода ..... 6,8 ± 1,5 мА/В
Коэффициент усиления каждого триода ..... 25 ± 7
Входное сопротивление второго триода ..... 1,9 кОм
Эквивалентное сопротивление внутриламповых шумов - 0,7 кОм.
Сопротивление в цепи катода каждого триода для автоматического смещения - 125 Ом.
Сопротивление в цепи сетки предельное - 1 МОм.
Емкость входная первого триода - 4,7 пФ.
Емкость входная второго триода - 2,55 пФ.
Емкость выходная первого триода - 2,8 пФ.
Емкость выходная второго триода - 1,15 пФ.
Емкость проходная первого триода - 0,25 пФ.
Емкость проходная второго триода - 1,8 пФ.
