6К6А-В радиолампа

Описание 6К6А-В

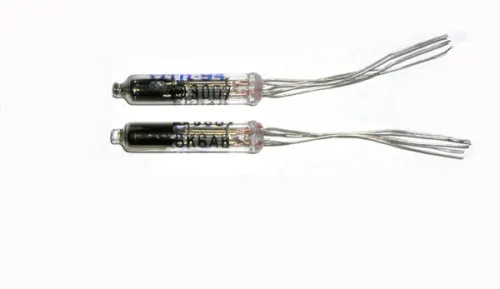

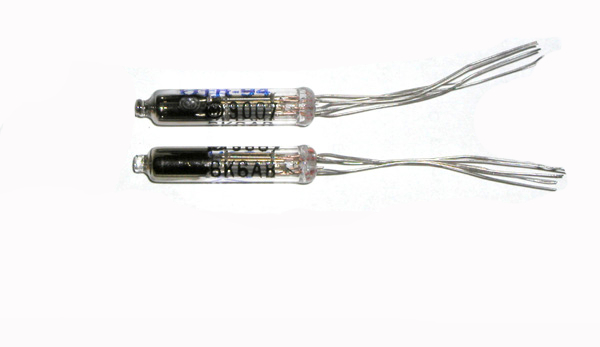

6К6А-В сверхминиатюрный высокочастотный пентод с удлиненной характеристикой повышенной надежности и механической прочности. Предназначен для усиления напряжения высокой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6К6А-В:

6К6А-В
Сверхминиатюрный высокочастотный пентод с удлиненной характеристикой повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.

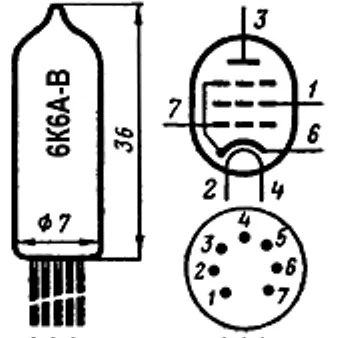

Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 500 ч.
Масса не более 2,5 г.

Основные технические характеристики 6К6А-В:
Номинальные электрические данные:
Напряжение накала, В ...... 6,3 ±0,6
Ток накала, мА ...... 127 ±12
Напряжение на аноде, В ...... 120
Напряжение на второй сетке, В ...... 100
Ток в цепи анода, мА ...... 7,5
Ток в цепи второй сетки, мА ...... не более 4
Крутизна характеристики, мА/В ...... 4,5
Эквивалентное сопротивление шумов, Ом ..... 2800

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 150
Наибольшее напряжение на второй сетке, В ....... 125
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,3
Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,4
Наибольший ток в цепи катода, мА ...... 15
Наибольшее сопротивление в цепи первой сетки, мОм ...... 1
Емкость входная, пФ ..... 3,6
Емкость выходная, пФ ..... 3,3
Емкость проходная, пФ ..... 0,03.
