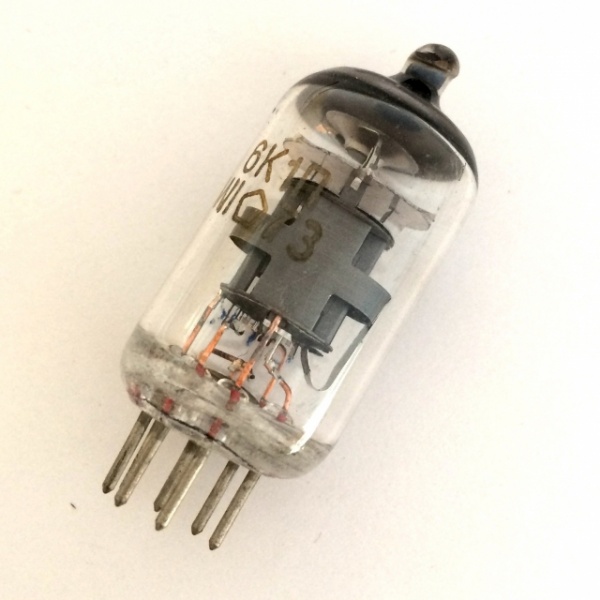

6К1П радиолампа

Описание 6К1П

6К1П миниатюрный высокочастотный пентод с удлиненной характеристикой. Предназначен для усиления напряжения высокой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6К1П:

6К1П
Миниатюрный высокочастотный пентод с удлиненной характеристикой.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 500 ч.
Масса не более 12 г.

Основные технические характеристики на 6К1П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 150 ± 10 мА
Напряжение анода номинальное (постоянное) ...... 250 В
Напряжение анода предельное (постоянное) ...... 275 В
Ток анода ...... 6,65 ± 2,25 мА
Ток катода ...... не менее 20 мА
Напряжение сетки первой (постоянное) ...... -3 В
Обратный ток сетки первой ...... 1 мкА
Напряжение сетки второй номинальное (постоянное) ...... 100 В
Напряжение сетки второй предельное (постоянное) ...... 110 В
Ток сетки второй ...... 2,7 ±1,3 мА
Мощность, рассеиваемая анодом, предельная ...... 1,8 Вт
Мощность, рассеиваемая сеткой второй, предельная - 0,33 Вт
Напряжение между катодом и подогревателем предельное (постоянное) - 90 В
Крутизна характеристики - 1,85 ± 0,55 мА/В
Внутреннее сопротивление - не менее 0,45 МОм
Емкость входная - 3,4 ± 0,7 пФ.
Емкость выходная - 3,0 ± 0,9 пФ.
Емкость проходная - не более 0,01 пФ.

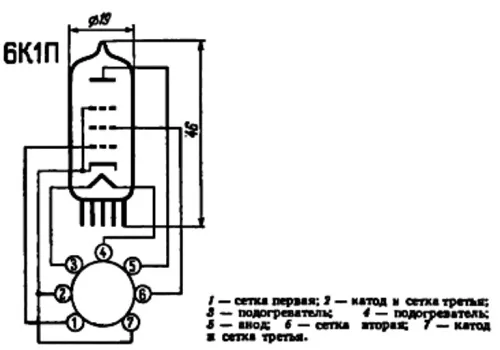

Оформление - стеклянное миниатюрное.
