Описание 6К13П
6К13П миниатюрный высокочастотный пентод с удлиненной характеристикой. Предназначен для работы в качестве широкополосных усилителей напряжения высокой частоты с автоматической регулировкой усиления в радиотехнической аппаратуре широкого применения. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6К13П:
6К13П
Миниатюрный высокочастотный пентод с удлиненной характеристикой.
Предназначен для работы в качестве широкополосных усилителей напряжения высокой частоты с автоматической регулировкой усиления в радиотехнической аппаратуре широкого применения.
Долговечность не менее 500 ч.
Масса не более 18 г.
Основные технические характеристики на 6К13П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 мА
Напряжение анода номинальное (постоянное) ...... 200 В
Напряжение анода предельное (постоянное) ...... 250 В
Ток анода ...... 12 мА
Ток катода предельный ...... 20 мА
Напряжение сетки второй номинальное (постоянное) ...... 90 В
Напряжение сетки второй предельное (постоянное) ...... 250 В
Ток сетки второй ...... 4,5 мА
Мощность, рассеиваемая анодом, предельная ...... 2,5 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 0,65 Вт
Крутизна характеристики ...... 12,5 мА/В
Внутреннее сопротивление ...... 500 кОм
Входное сопротивление на частоте 40 МГц ...... 7,5 кОм
Эквивалентное сопротивление внутриламповых шумов - 450 Ом
Сопротивление в цепи катода для автоматического смещения - 120 Ом
Сопротивление в цепи сетки первой предельное - 1 МОм
Емкость входная - 10,2 пФ.
Емкость выходная - 3,3 пФ.
Емкость проходная - не более 0,006 пФ.

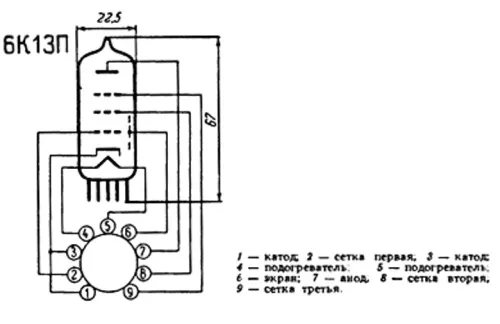

Оформление - стеклянное миниатюрное.
