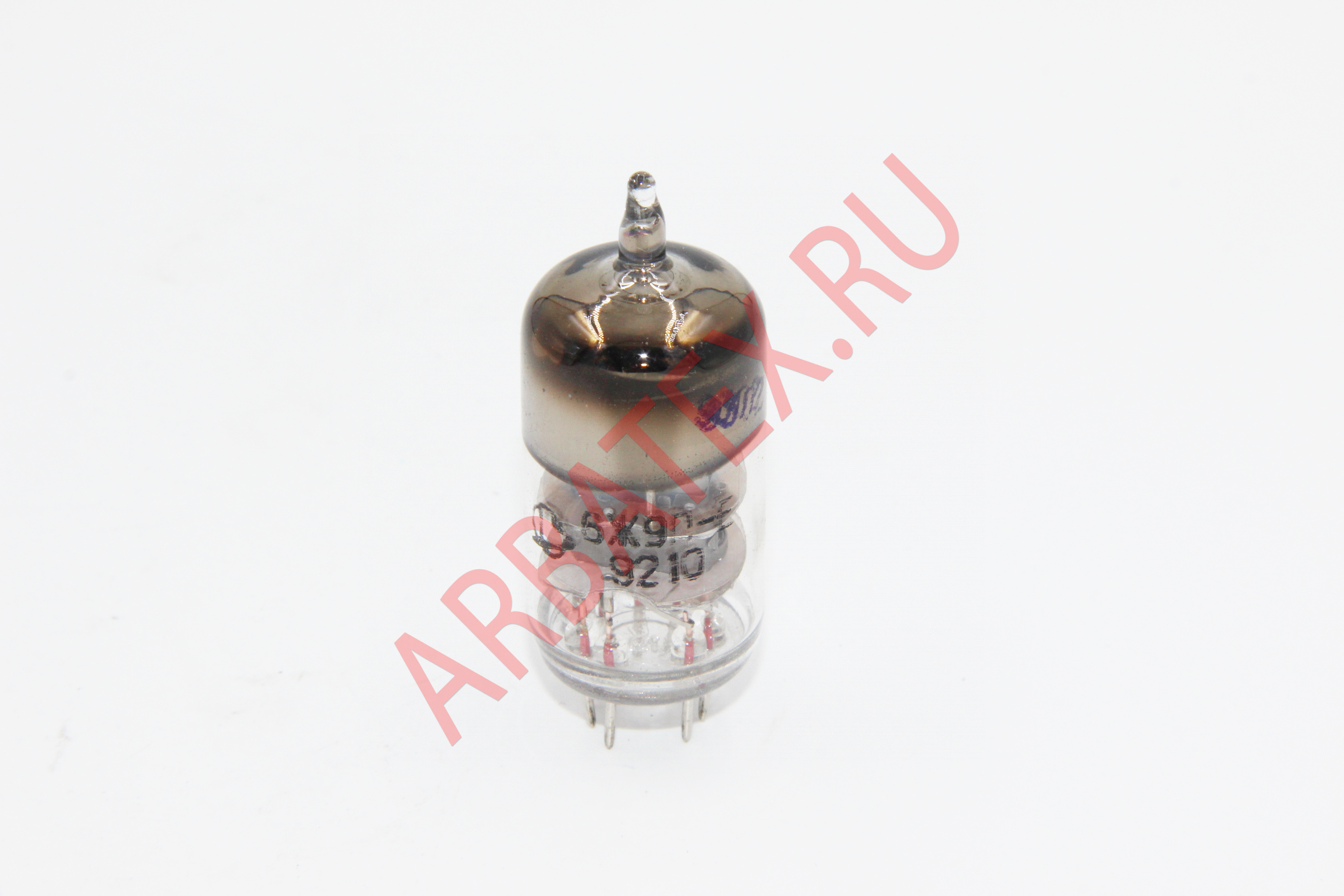

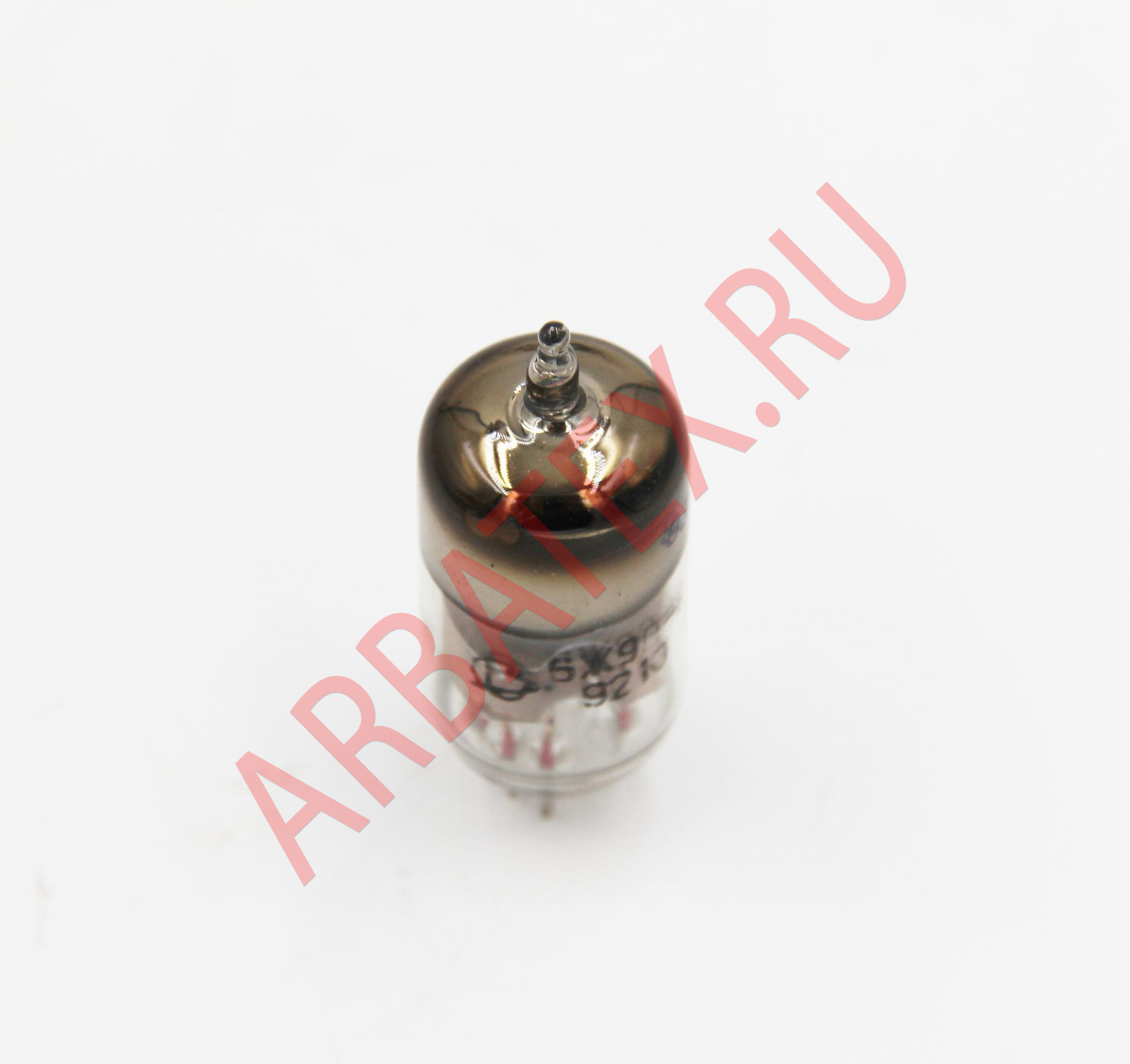

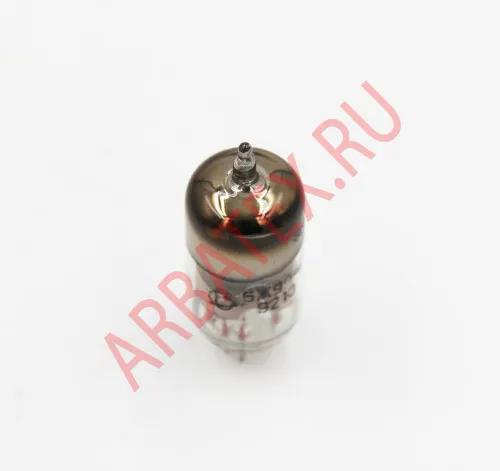

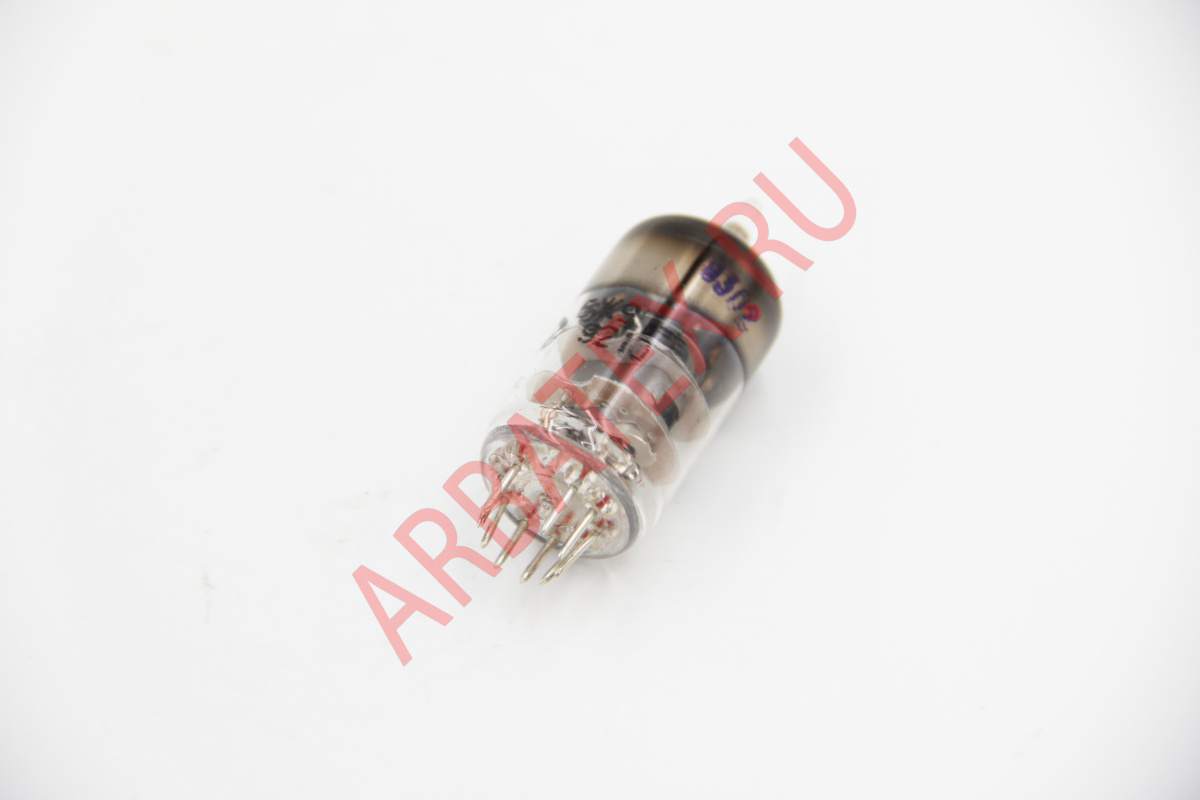

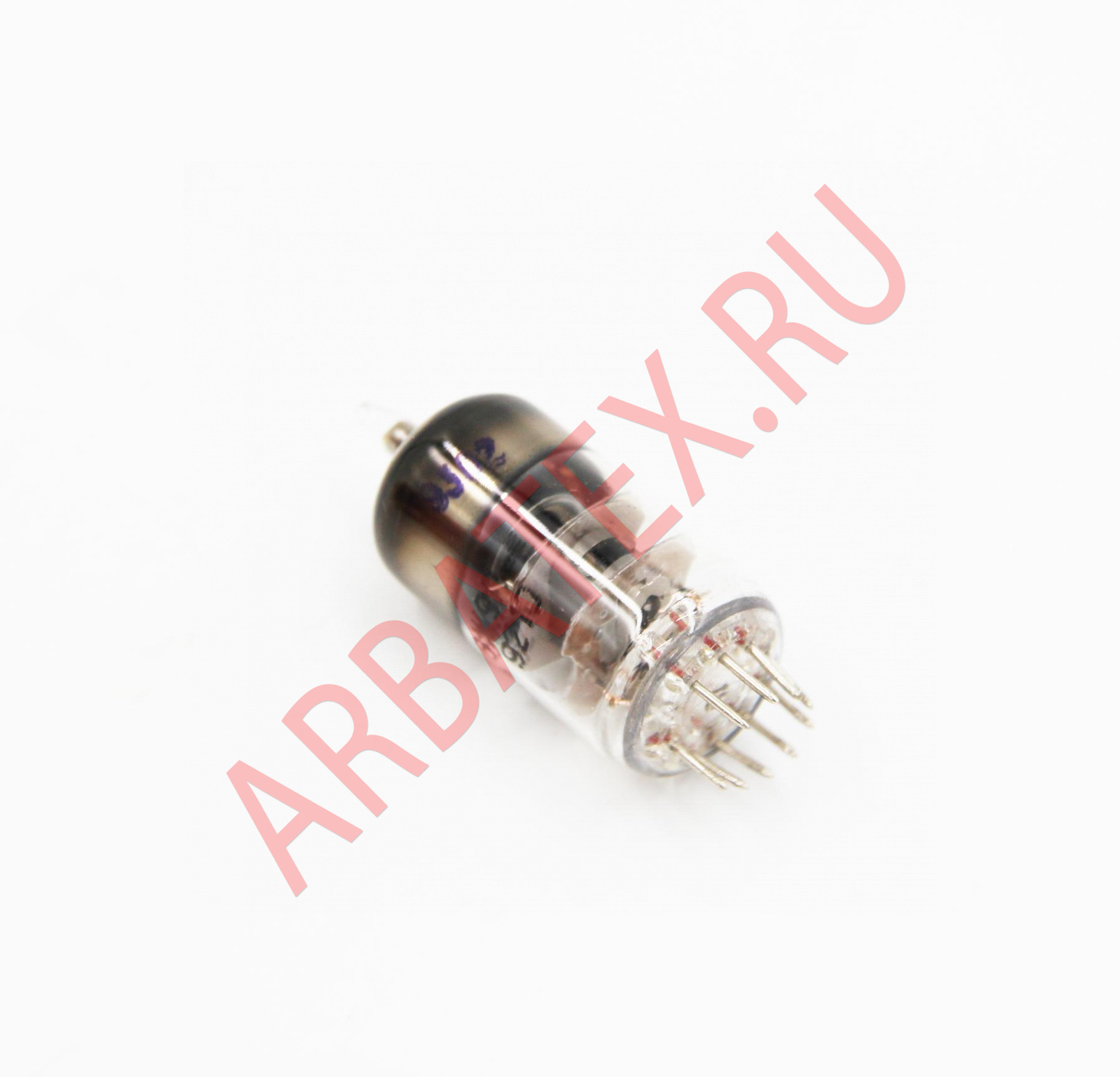

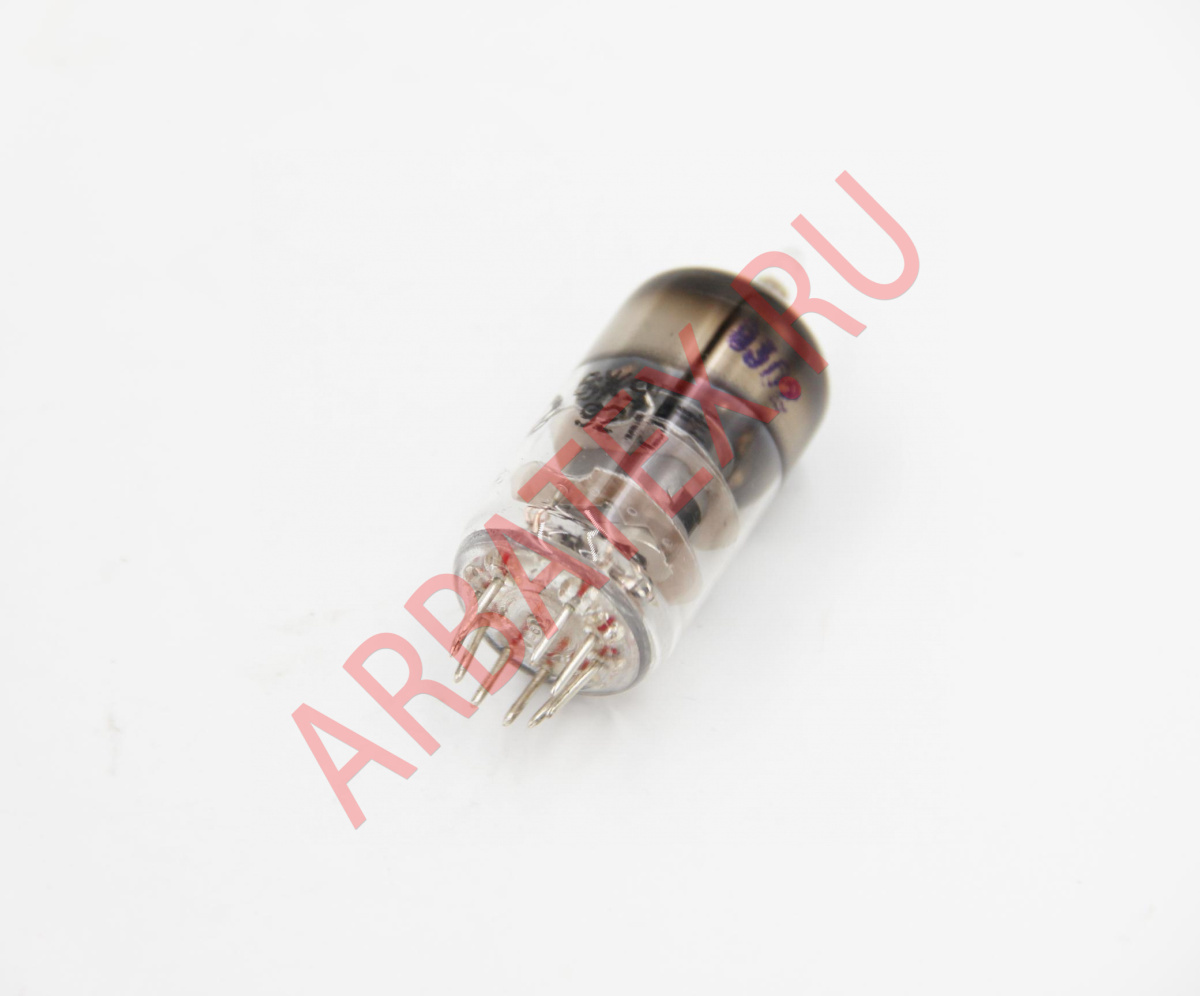

6Ж9П-Е радиолампа

Описание 6Ж9П-Е

6Ж9П-Е высокочастотный пентод повышенной долговечности. Предназначен для широкополосного усиления напряжения высокой частоты.  относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж9П-Е:

6Ж9П-Е
Высокочастотный пентод повышенной долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

Основные технические характеристики на 6Ж9П-Е:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 95 мА
Напряжение анода номинальное (постоянное) ...... 150 В
Напряжение анода предельное (постоянное) ...... 250 В
Ток анода ...... 15 ± 4 мА
Ток катода предельный ...... 35 мА
Напряжение сетки первой предельное (постоянное) ...... -100 В
Напряжение сетки второй номинальное (постоянное) ...... 150 В
Напряжение сетки второй предельное (постоянное) ...... 160 В
Ток сетки второй ...... не более 4,5 мА
Напряжение сетки третьей (постоянное) ...... 0 В
Мощность, рассеиваемая анодом, предельная ...... 3 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 0,75 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
  - при отрицательном потенциале подогревателя ...... 150 В
  - при положительном потенциале подогревателя ...... 100 В
Крутизна характеристики ...... 17,5 ± 3,5 мА/В
Напряжение отсечки электронного тока первой сетки ...... не более -1,1 В
Внутреннее сопротивление ...... 0,15 МОм
Эквивалентное сопротивление внутриламповых шумов ...... 350 Ом
Входное сопротивление на частоте 60 МГц ...... 5 кОм
Сопротивление в цепи катода для автоматического смещения - 80 Ом
Сопротивление в цепи сетки первой предельное - 1 МОм
Емкость входная -8,5 ± 1 пФ.
Емкость выходная - 3,0 ± 0,5 пФ.
Емкость проходная - не более 0,03 пФ.
Емкость катод-подогреватель - не более 7 пф.

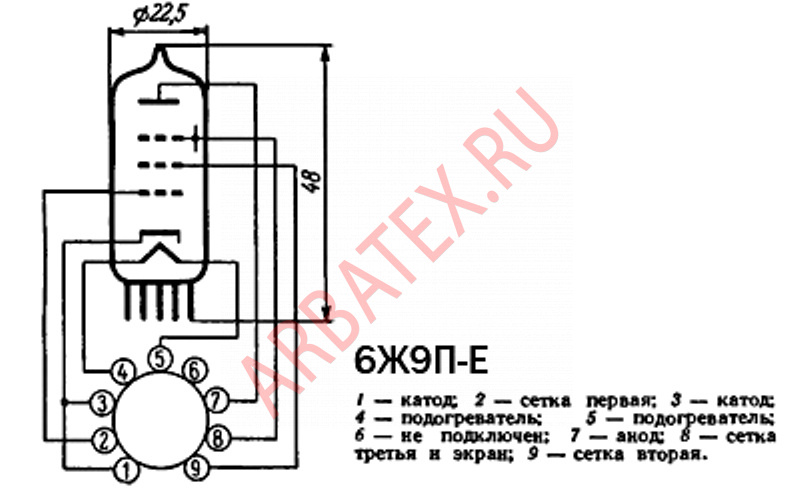

Оформление - стеклянное миниатюрное.
