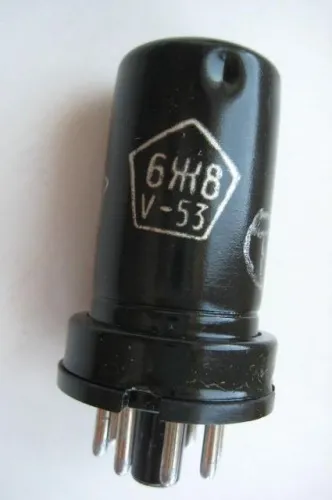

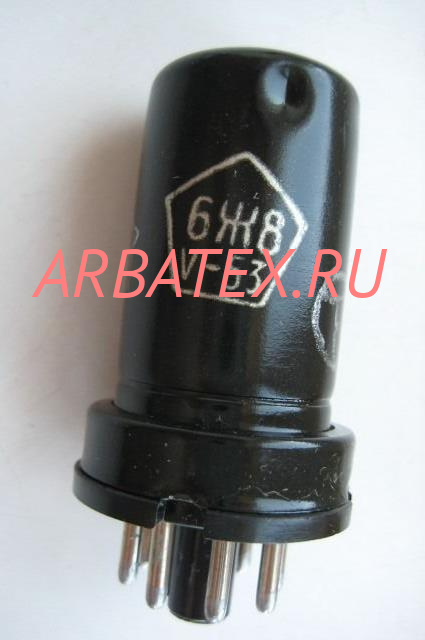

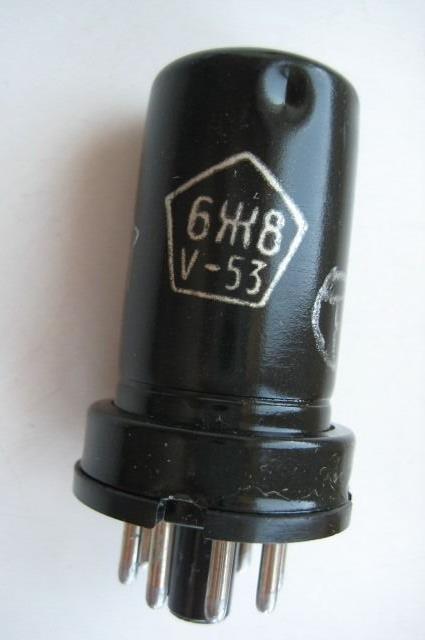

6Ж8 радиолампа

Описание 6Ж8

 6Ж8 пентод предназначен для усиления напряжения высокой частоты. Применяется в каскадах УВЧ и УПЧ как сеточный детектор в приемной и измерительной аппаратуре. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж8:

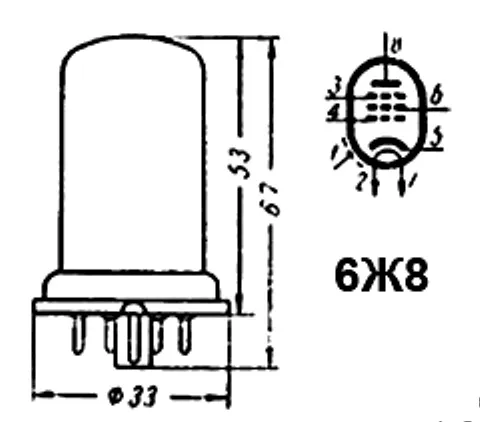

6Ж8
Пентод 6Ж8 предназначен для усиления напряжения высокой частоты.
Применяется в каскадах УВЧ и УПЧ как сеточный детектор в приемной и измерительной аппаратуре.
Работает в любом положении.
Выпускается в металлическом оформлении.
Срок службы не менее 500 ч.

Основные технические характеристики 6Ж8:
• Номинальные электрические данные
• Напряжение накала, В ...... 6,3
• Напряжение на аноде, В ...... 250
• Напряжение на второй сетке, В ...... 100
• Напряжение на третьей сетке, В ...... 0
• Напряжение смещения на первой сетке, В ...... -3
• Ток накала, мА ...... 300 ±25
• Ток в цепи анода, мА ...... 3 ±1
• Ток в цепи второй сетки, мА ...... 0,8 ±0,4
• Крутизна характеристики, мА/В ...... 1,65 ±0,35

Предельно допустимые электрические величины
• Наибольшее напряжение накала, В ...... 6,9
• Наименьшее напряжение накала, В ...... 5,7
• Наибольшее напряжение на аноде, В ...... 330
• Наибольшее напряжение па второй сетке, В ...... 140
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 2,8
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,7
• Наибольшее постоянное напряжение между катодом и подогревателем, В ...... 100
• Наибольший ток утечки между катодом и подогревателем, мкА ...... 20.
