Описание 6Ж52П

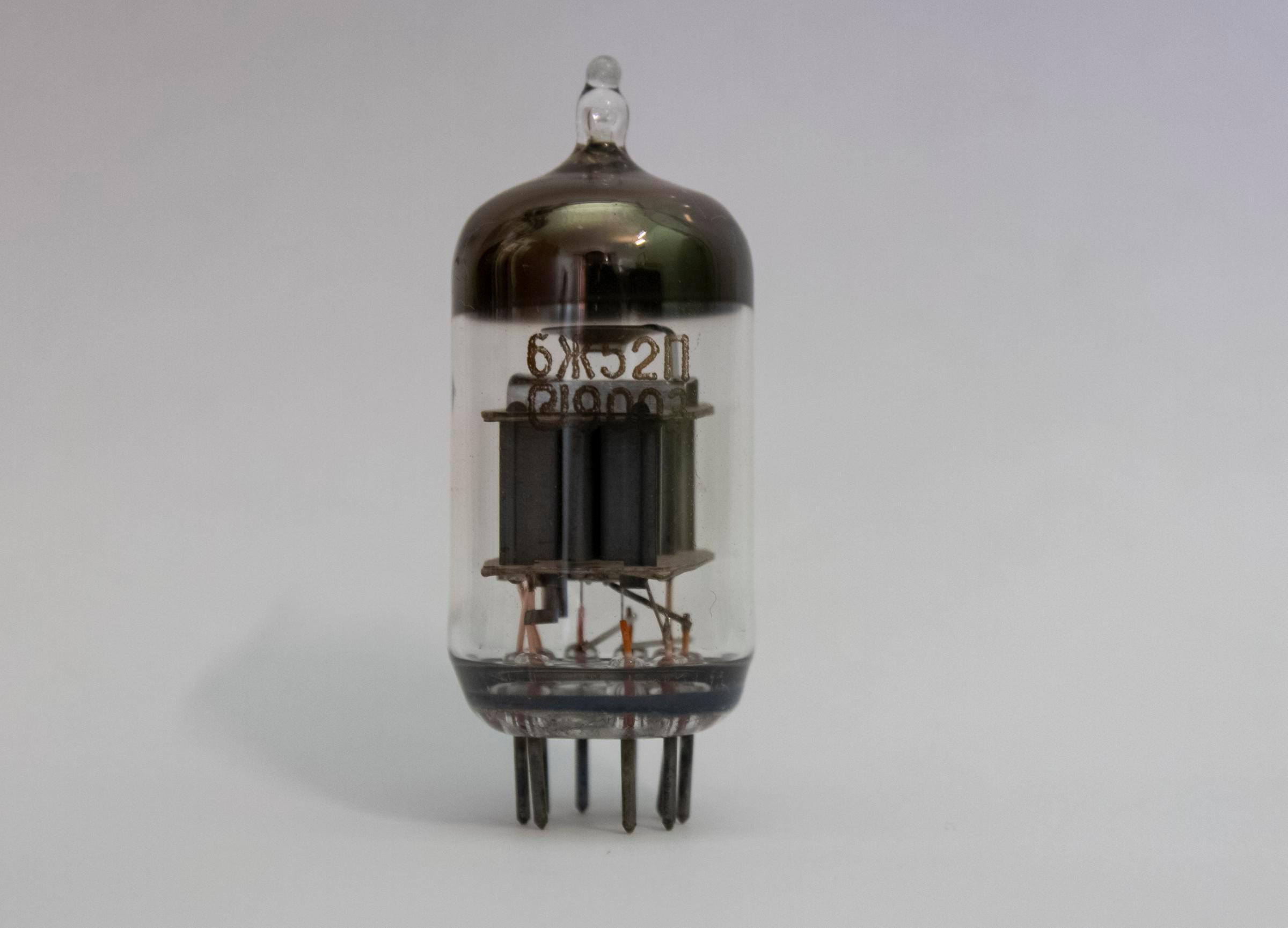

6Ж52П миниатюрный малошумящий пентод.Предназначен для усиления напряжения в широкополосных усилителях. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Ж52П:
6Ж52П
Миниатюрный малошумящий пентод.
Предназначен для усиления напряжения в широкополосных усилителях.

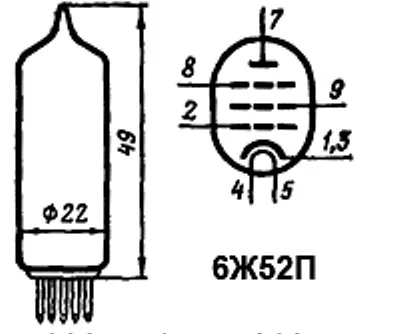

Раположение штырьков РШ8.
Долговечность не менее 1000 ч.
Масса не более 15 г.
Основные технические характеристики 6Ж52П:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, мА ...... 330 ±40
• Напряжение на аноде, В ...... 100
• Напряжение на второй сетке, В ...... 150
• Сопротивление в цепи катода, Ом ...... 24
• Ток в цепи анода, мА ...... 41 ±11
• Ток в цепи второй сетки, мА ...... не более 8
• Крутизна характеристики, мА/В ...... 55 ±10
• Входное сопротивление, кОм ..... 0,7
• Эквивалентное сопротивление шумов, Ом ..... 150
• Ток первой сетки обратный, мкА ...... не более 0,2
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 250
• Наибольшее напряжение на второй сетке, В ....... 250
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 7,5
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 1,2
• Наибольший ток в цепи катода, мА ...... 60
• Наибольшее напряжение катод-подогреватель, В ..... 200
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,5.
