6Ж43П-Е радиолампа

Описание 6Ж43П-Е

6Ж43П-Е пентод высокой частоты с короткой характеристикой с двумя анодами предназначен для широкополосного усиления напряжения, преимущественно с разделением сигнала на выходе. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж43П-Е:

6Ж43П-Е
Миниатюрный высокочастотный пентод с двумя раздельными анодами повышенной долговечности.
Предназначен для работы в широкополосных усилителях с разделением сигналов на выходе.

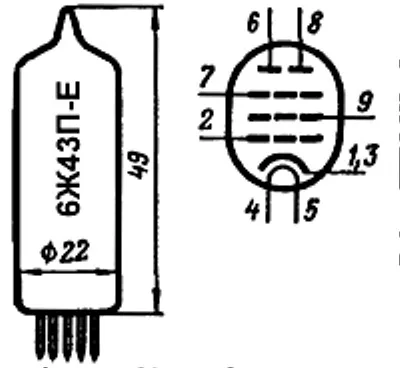

Раположение штырьков РШ8.
Долговечность не менее 1000 ч.
Масса не более 17 г.

Основные технические характеристики 6Ж43П-Е:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,3
• Ток накала, мА ...... 440 ±30
• Напряжение на аноде, В ...... 150
• Напряжение на второй сетке, В ...... 150
• Сопротивление в цепи катода, Ом ...... 50
• Ток в цепи анода, мА ...... 14,5 ±6
• Ток в цепи второй сетки, мА ...... не более 6,5
• Крутизна характеристики, мА/В ...... 14,5 ±5
• Входное сопротивление, кОм ..... 2,5
• Внутреннее сопротивление, кОм ..... 36
• Эквивалентное сопротивление шумов, кОм ..... 0,24

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 150
• Наибольшее напряжение на второй сетке, В ....... 150
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 3,1
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 1,35
• Наибольший ток в цепи катода, мА ...... 46
• Наибольшее напряжение катод-подогреватель, В ..... 100
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,3.
