Описание 6Ж2Б-В

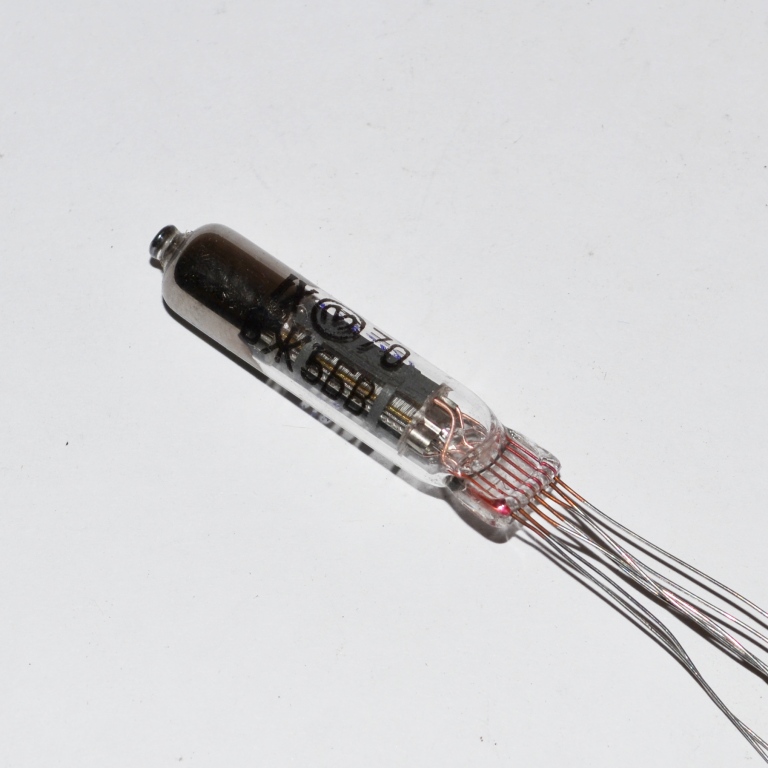

6Ж2Б-В лампа выполнена в сверхминиатюрном стеклянном корпусе с гибкими выводами и работает в любом положении. Катод оксидный косвенного накала.. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж2Б-В:


6Ж2Б-В
Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для работы в импульсных устройствах.
Катод оксидный косвенного накала.
Работает в любом положении.

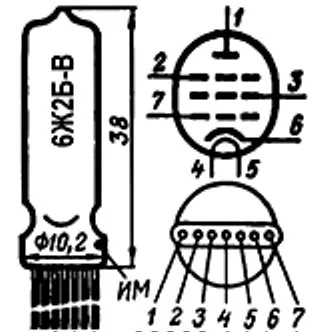

Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 500 ч.
Масса не более 3,5 г.

Основные технические характеристики 6Ж2Б-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0.6
• Ток накала, мА ...... 200 ±20
• Напряжение на аноде, В ...... 120
• Напряжение на второй сетке, В ...... 120
• Сопротивление в цепи катода для автоматического смещения, Ом ...... 200
• Ток в цепи анода, мА ...... 5,5
• Ток в цепи второй сетки, мА ...... 6
• Крутизна характеристики, мА/В ...... 3,2

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 150
• Наибольшее напряжение на второй сетке, В ....... 125
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 0,9
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,7
• Наибольший ток в цепи катода, мА ...... 14
• Наибольшее напряжение катод-подогреватель, В ..... 150
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 1
• Емкость входная, пФ ..... 4,9
• Емкость выходная, пФ ..... 4,1
• Емкость проходная, пФ ..... 0,03.
