6Д24Н радиолампа

Описание

6Д24Н высокочастотный диод для детектирования ВЧ и СВЧ напряжения в измерительных входных детекторах и коаксиальных переходах ламповых вольтметров. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Высокочастотный диод 6Д24Н для детектирования ВЧ и СВЧ напряжения в измерительных входных детекторах и коаксиальных переходах ламповых вольтметров.

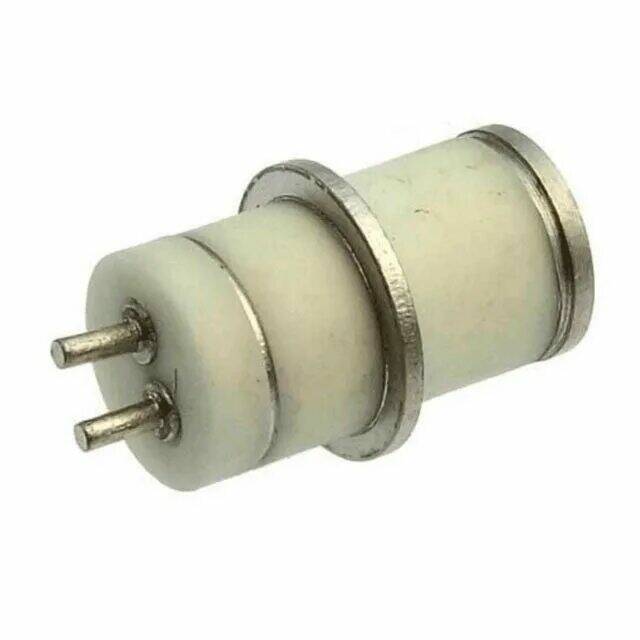

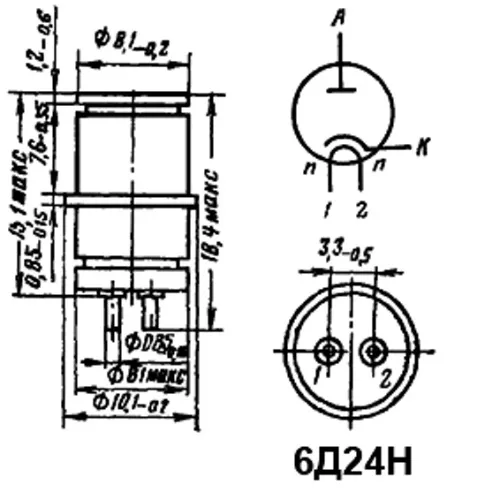

Оформление в металлокерамической оболочке, с жесткими выводами.
Масса 2,5 г.

Основные технические характеристики 6Д24Н:
Номинальные электрические данные:
• Ток накала, мА ...... 100 ±20
• Ток анода, мА ...... не менее 0,2
• Обратный ток, мкА ...... не более 0,1
• Входное сопротивление, кОм ...... не менее 100
• Резонансная длина волны, см ...... не более 5
• Напряжение виброшумов, мВ ..... не более 1
• Межэлектродные емкости, пФ:
   - анод-катод ..... не более 0,8
   - катод-подогреватель ..... не более 3
• наработка, ч ..... не менее 1500

Предельно допустимые электрические величины:
• Напряжение накала, В ...... 6,0-6,6
• Обратное напряжение, В ...... 1000
• Напряжение катод-подогреватель, В ..... 50
• Ток катода, мА ...... 0,7
