6А2П радиолампа

Описание 6А2П

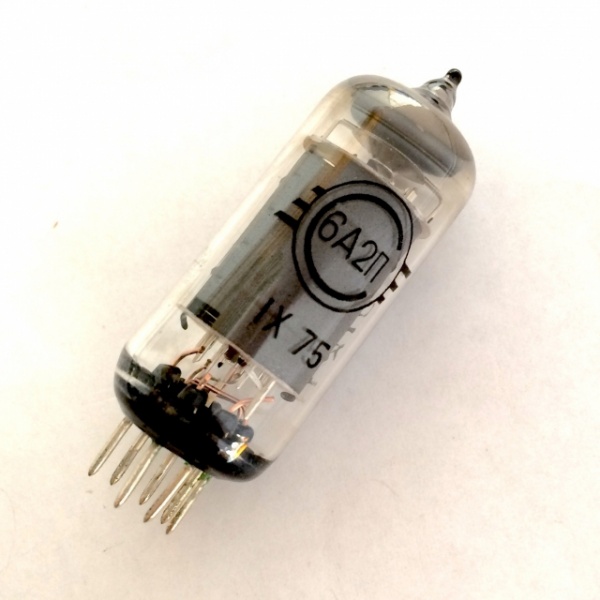

6А2П гептод. Предназначен для преобразования частоты в супергетеродинных приёмниках и измерительной аппаратуре.. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6А2П:

6А2П
Гептод-преобразователь.
Предназначен для преобразования частоты.
Долговечность не менее 3000 ч.
Масса не более 12 г.

Основные технические характеристики на 6А2П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 250 В
Напряжение анода предельное (постоянное) ...... 330 В
Ток анода ...... 3 ± 1 мА
Ток катода предельный ...... 14 мА
Ток сетки первой предельный ...... 0,5 мА
Напряжение сеток второй и четвертой номинальное (постоянное) ...... 100 В
Напряжение сеток второй и четвертой предельное (постоянное) ...... 110 В
Ток сеток второй и четвертой ...... 7 ± 2,1 мА
Напряжение сетки третьей номинальное (постоянное) ...... -1,5 В
Напряжение сетки третьей предельное (постоянное) ...... -50 В
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Мощность, рассеиваемая анодом, предельная ...... 1,1 Вт
Мощность, рассеиваемая сетками второй и четвертой, предельная ...... 1,1 Вт
Крутизна преобразования ...... не менее 0,3 мА/В
Крутизна преобразования в начале характеристики ...... 0,5-25 мкА/В
Крутизна характеристики гетеродина (триода) ...... не более 4,5 мА/В
Эквивалентное сопротивление внутриламповых шумов - не более 25 кОм.
Внутреннее сопротивление - 0,8 МОм.
Емкость входная (по сетке первой) -2,6-3,6 пФ.
Емкость входная (по сетке третьей) - 8 пФ.
Емкость выходная - 8-10,5 пФ.
Емкость проходная - не более 0,35 пФ.
