2Ц2С радиолампа

Описание

2Ц2С кенотрон высоковольтный с катодом косвенного накала - предназначен для выпрямления переменного напряжения, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики:

Долговечность не менее 1500 ч.
Оформление стеклянное с октальным цоколем.
Расположение штырьков РШ5-1.
Масса не более 55 г.

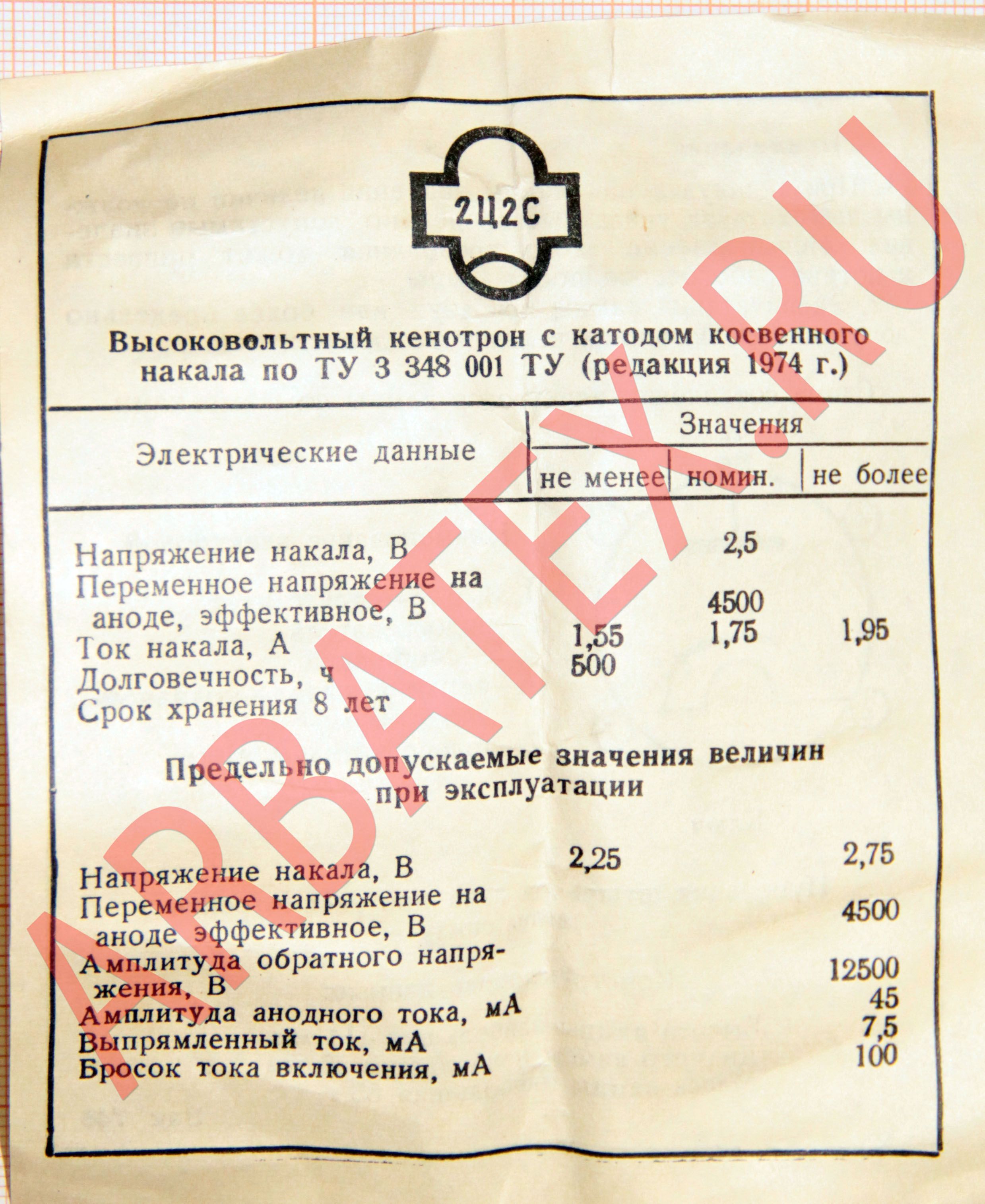

Основные технические характеристики на 2Ц2С:

Напряжение накала номинальное ...... 2,5 ± 0,25 В
Ток накала ...... 1,75 ± 0,2 А
Напряжение вторичной обмотки трансформатора ...... 4,5 кВ
Выпрямленный ток (среднее значение) ...... 7,5 мА
Ток анода ...... 30 мА
Наибольшая амплитуда тока анода ...... 45 мА
Ток эмиссии катода ...... 47,5 мА
Напряжение обратное предельное (амплитудное значение) ...... 12,5 кВ
Внутреннее сопротивление ...... 4,5 кОм
Сопротивление нагрузки ...... 500 кОм
Емкость фильтра ...... 0,06 мкФ

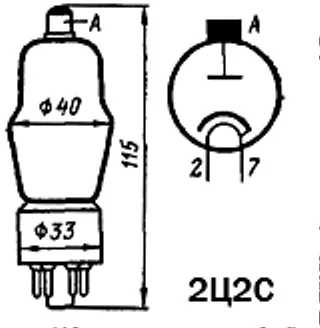

Высота лампы наибольшая - 114мм
Диаметр лампы наибольший - 40мм
Масса лампы наибольшая - 55г

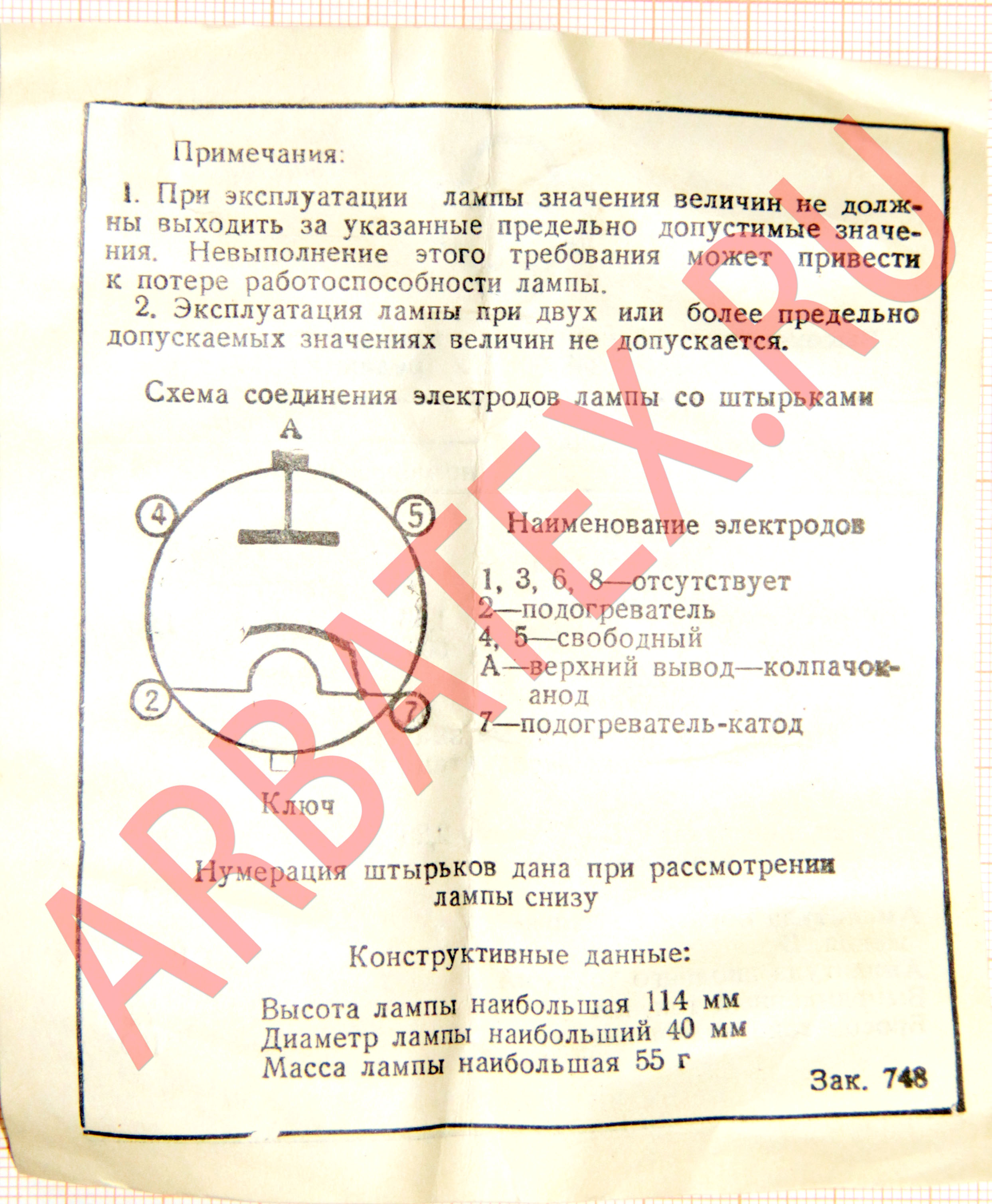

Примечания:

1. При эксплуатации лампы значения величин не должны выходить за указанные предельно допустимые значения.
Невыполнение этого требования может привести к потере работоспособности лампы.
2. Эксплуатация лампы при двух или более предельно допускаемых значениях величин не допускается.
