2Ж27Л радиолампа

Описание 2Ж27Л

2Ж27Л универсальный пентод с короткой характеристикой с катодом прямого накала предназначен для использования во всех каскадах приёмных устройств частотой до 120 Мгц, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 2Ж27Л:

2Ж27Л
Пентод высокой частоты с короткой характеристикой.
Предназначен для усиления напряжения высокой частоты до 120 МГц в аппаратуре батарейного питания.
Катод оксидный прямого накала. Работает в любом положении.

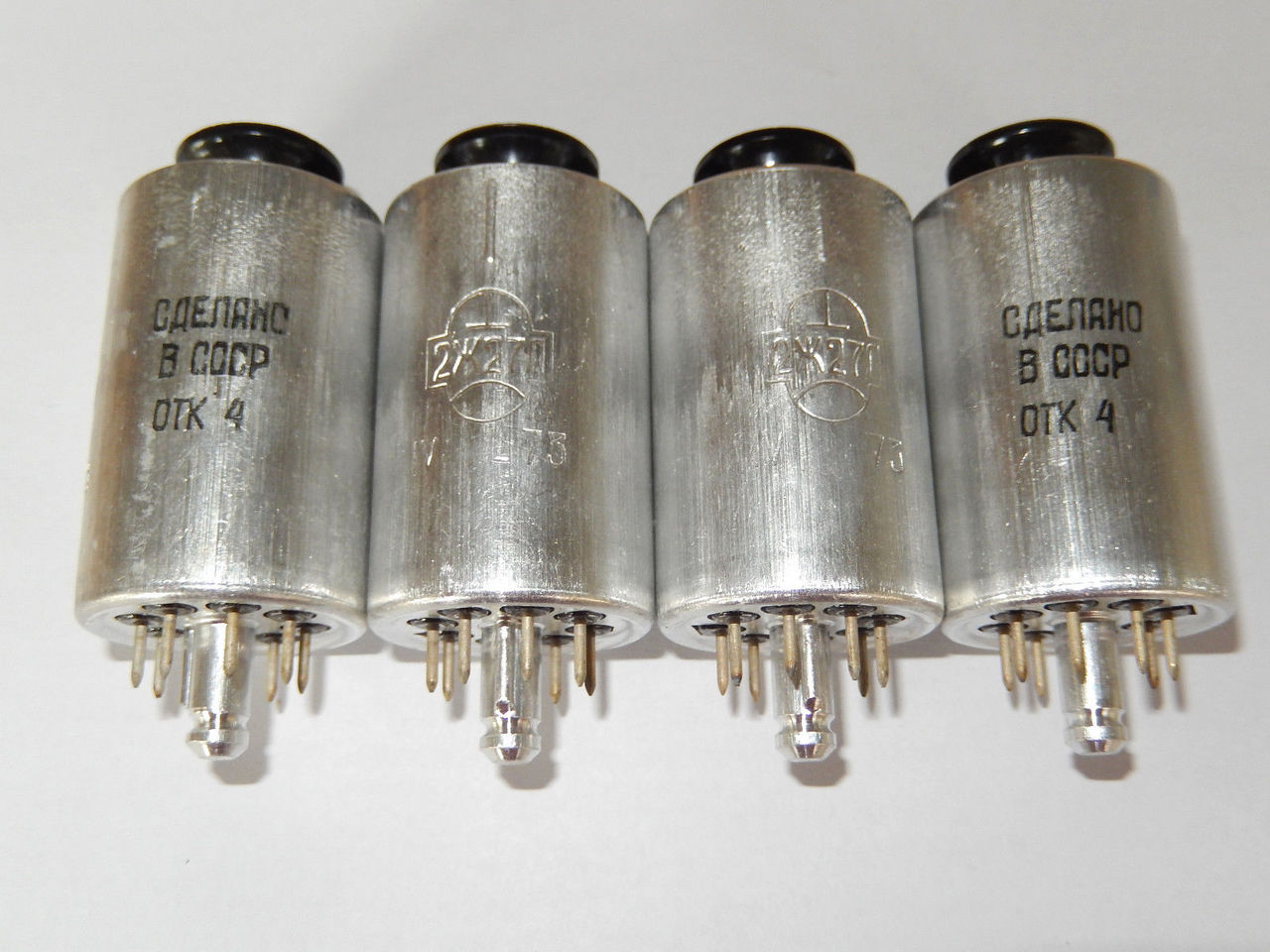

Выпускается в стеклянном оформлении с внешним экраном.
Срок службы 2Ж27Л не менее 2000 ч.

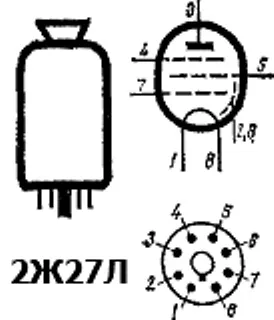

Цоколь специальный 8-штырьковый с замком в специальном ключе.
Напряжение накала - 2,2В.
Ток накала - 57±6мА.
Ток анода - 1,9±0,6мА.
Ток анода в начале характеристики1) - <100мкА.
Напряжение анода - 120В.
Напряжение второй сетки - 45В.
Напряжение третьей сетки - 0В.
Напряжение на первой сетке постоянное - 0В.
Ток второй сетки - 0,35+0,2мА.
Обратный ток первой сетки2) - <0,5мкА.
Крутизна характеристики - 1,25±0,25мА/В.
Крутизна характеристики при Uн=2В - >0,85мА/В.
Внутреннее сопротивление - 700Ком.
Входное сопротивление - 15Ком.
Эквивалентное сопротивление внутриламповых шумов - 6Ком.
Наприжение отсечки электронного тока первой сетки; -1..0В.
Ток эмиссии катода3)  - >9мА.
Входная ёмкость - 5,3±0,6пФ.
Выходная ёмкость - 4,9±0,5пФ.
Проходная ёмкость - <0,015пФ
Ёмкость анод-катод - <0,01пФ.
Размеры - Ø32х75мм.
Долговечность 90% ламп:
при Uн=2,2В - 2000ч.
при Uн=2,4В - 500ч.
