Описание 1Ж18Б

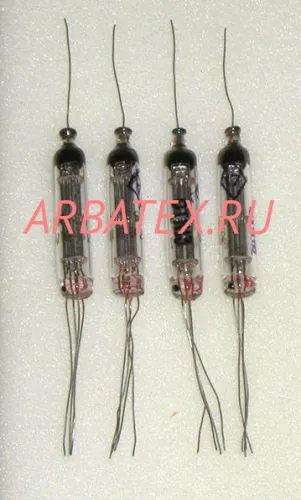

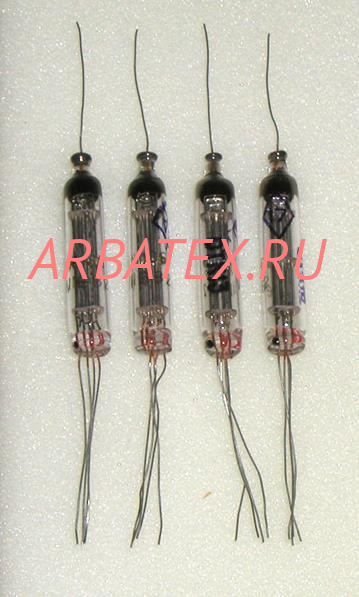

1Ж18Б  пентод высокочастотный сверхминиатюрный пентод, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 1Ж18Б:

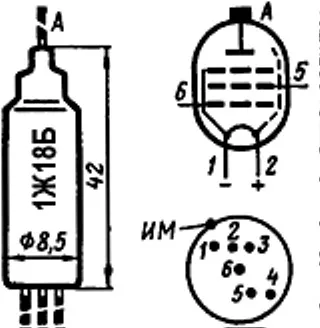

1Ж18Б
Высокочастотный сверхминиатюрный пентод.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 3000 ч.
Масса 1Ж18Б не более 4 г.

Основные технические характеристики 1Ж18Б:
Номинальные электрические данные:
Напряжение накала, В ...... 1,2 ±0,12
Ток накала, мА ...... 23,5 ±2,5
Напряжение на аноде, В ...... 60
Напряжение на второй сетке, В ...... 45
Напряжение на первой сетке, В ...... 0
Ток в цепи анода, мА ...... 1,35
Ток в цепи второй сетки, мА ...... не более 0,25
Крутизна характеристики, мА/В ...... 1,15
Входное сопротивление, кОм ..... 100
Эквивалентное сопротивление внутренних шумов, Ом ..... 7

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 90
Наибольшее напряжение на второй сетке, В ....... 60
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 0,3
Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,1
Наибольший ток в цепи катода, мА ...... 2,5
Наибольшее сопротивление в цепи первой сетки, мОм ...... 1
Емкость входная, пФ ..... 3,25
Емкость выходная, пФ ..... 2,4
Емкость проходная, пФ ..... 0,01.
