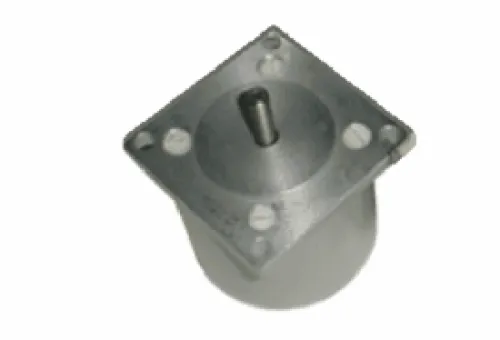

Описание электродвигателя ДШИ-200-3-3
Шаговый двигатель ДШИ-200-3-3 предназначен для обработки дискретных угловых перемещений.
Электродвигатель шаговый изготавливается в четырех исполнениях: ДШИ-200-1-1, ДШИ-200-1-2, ДШИ-200-3-3, ДШИ-200-1-4 и соответствует с Я2М3.595.057 ТУ.
Электродвигатель изготовлен в исполнении УХЛ категории 4.1. по ГОСТ 15150-69.
Максимально допустимый ток в фазе электродвигателя 2А.
Средний ресурс электродвигателя 5550 ч.
Порядок установки
1. Крепление электродвигателя производится за фланец с помощью винтов. Винты необходимо предохранить от самоотвинчивания.
2. Механические доработки корпуса и вала электродвигателя не допускаются.
3. При монтаже ударные нагрузки на вал, натяжение выводных проводов более 5Н (0,5 кгс) не допускается.
4. Разборке электродвигателя запрещается.
ПАРАМЕТРЫ ДШИ-200-3-3:
Номинальная мощность, Вт : 16,7
Предельная приемистость, шаг/с : 1000
Номинальный ток, А : 1,5
