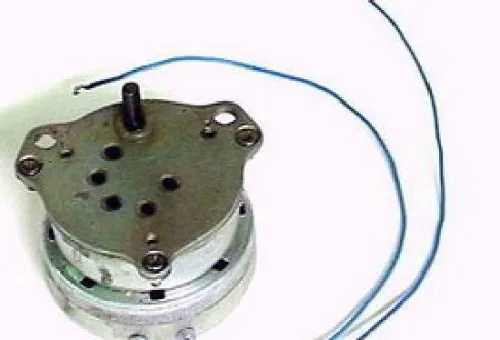

Описание электродвигателя ДСМ-2-220:
Электродвигатели синхронные многополюсные с редуктором, типа ДСМ-2-220 , предназначены для использования в качестве комплектующих элементов в приборах и средствах промышленной автоматики, для вращения вертела в газовых и электрических плитах и других изделиях.
Возможны два варианта подключения электродвигателя к источнику питания: с помощью выводных концов и с помощью клемной колодки.

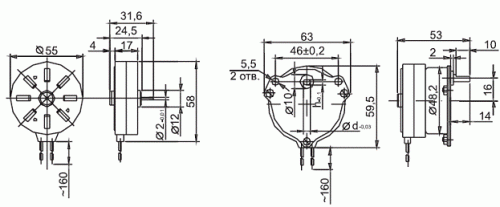

Возможны следующие исполнения выходного вала: со шлицом, с лыской с одной стороны вала, с лысками с двух сторон, с рифлением.
Выходной вал может комплектоваться крепежной муфтой (Рис. 2) для вращения вертела гриля в случае использования электродвигателя в газовых и электрических плитах.
РЕЖИМ РАБОТЫ ЭЛЕКТРОДВИГАТЕЛЯ ДСМ-2, ДСМ-2-220:
Режим работы двигателей – продолжительный S1 по ГОСТ 183-74 или повторно-кратковременный с частыми пусками с продолжительностью включения (ПВ) 60%.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДСМ-2-220:
Напряжение питания, В - 220
Номинальная частота напряжения питания, Гц - 50
Номинальная частота вращения, мин -1 - 0,5 - 1 - 2
Направление вращения - Левое или правое (указывается при заказе)
Номинальный вращающий момент, Н*м (гс*см) - 2,5 (25000) - 1,5 (15000) - 1 (10000)
Максимальный вращающий момент, Н*м (гс*см) - 2,8(28000) - 1,8 (18000) - 1,3 (13000)
Потребляемая мощность, В*А - 7
Класс защиты - 0 по ГОСТ 12.2.007.0-75
Степень защиты - IP 10 по ГОСТ 17494-87
Виды климатических исполнений - УХЛ 4.2 и О4.2 по ГОСТ 15150
Вес, кг, не более - 0,32
