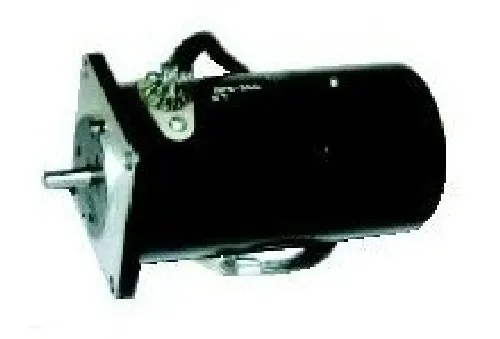

СД-75Д электродвигатель

Описание электродвигателя СД-75Д

Представляет собой реверсную двухполюсную коллекторную электрическую машину постоянного тока с независимым электромагнитным возбуждением.
Применяется для работы в аппаратуре специального назначения в качестве исполнительного двигателя.
Управление частотой вращения двигателя СД-75Д производят изменением величины напряжения питания якоря.
Изменение направления вращения двигателя производят изменением полярности питания якоря.

Технические характеристики СД-75Д:

Температура окружающей среды от -60ºС до +70ºС;
Атмосферное давления - 40мм.рт.ст.;
Относительная влажность - до 98% при температуре 40ºС;
Напряжение питания обмотки якоря - 27В±2,7В;
Напряжение питания обмотки возбуждения - 27В±2,7В;
Номинальная мощность - 75Вт;
Номинальный вращающий момент - 0,0956Н∙м;
Ток, потребляемый обмоткой якоря - не более 6,0А;
Ток, потребляемый обмоткой возбуждения - не более 1,3А;
Частота вращения - 7500об/мин.;

Габаритные размеры:

- длина - 136мм;
- диаметр - 62,5мм;
Масса прибора - 1,5кг;

Минимальная наработка - 1200ч.

Срок службы 8 лет.
