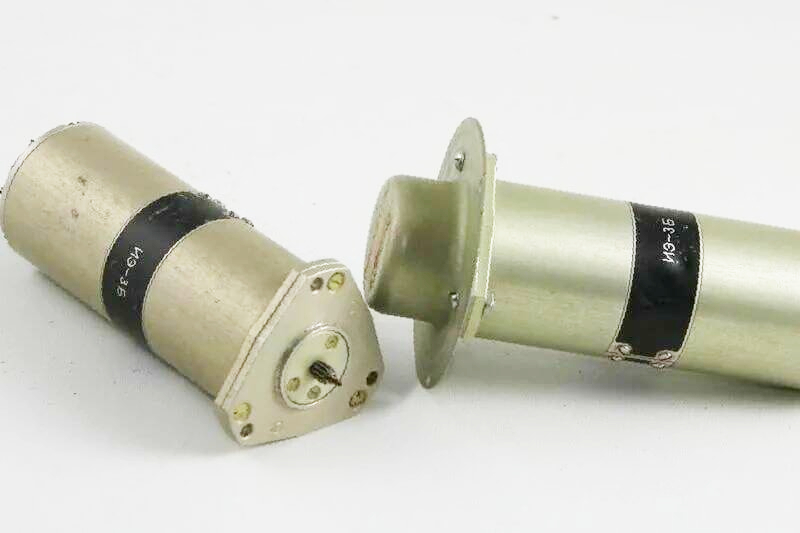

ИЭ-3Б

Описание

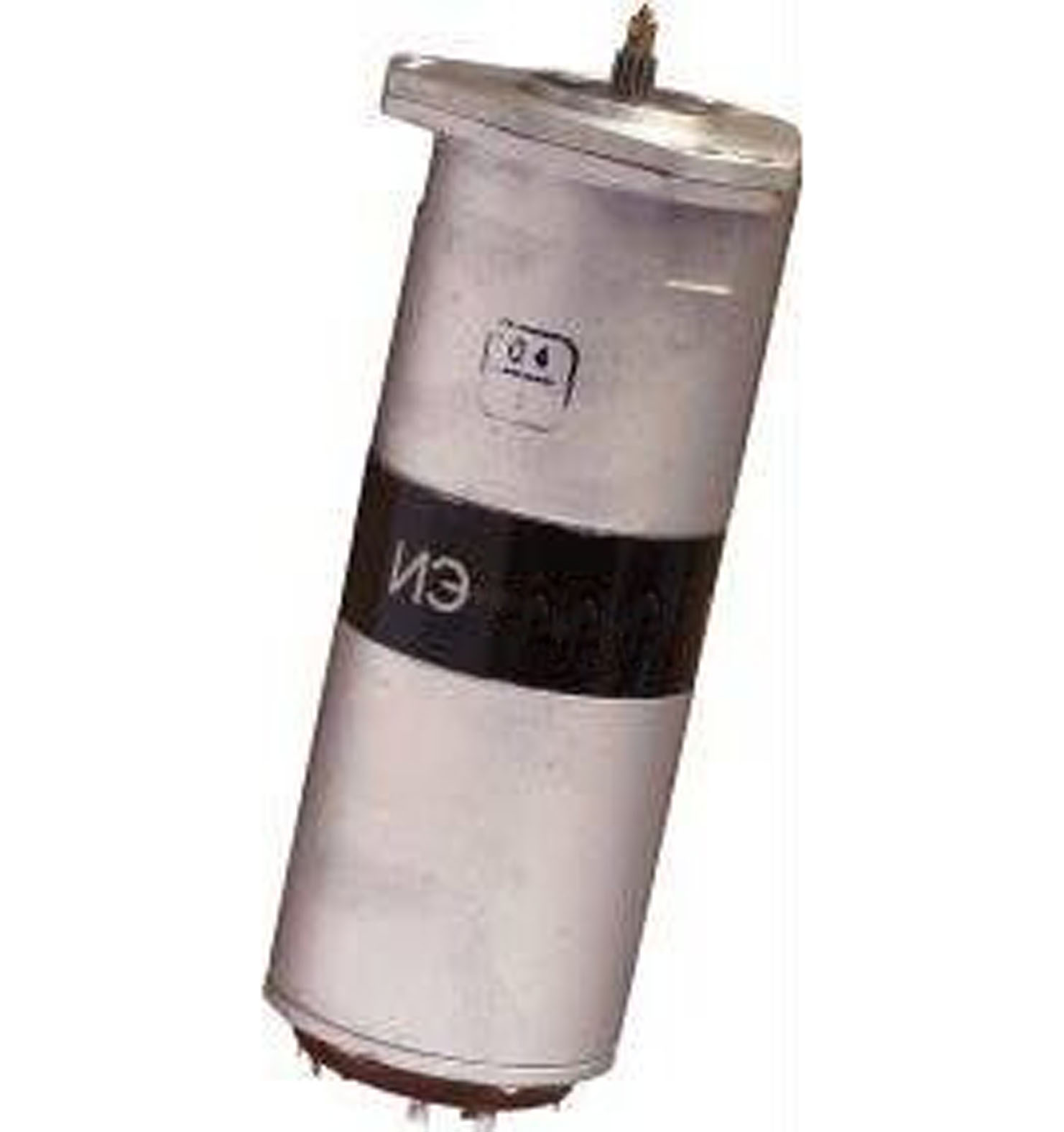

Двигатель-генератор ИЭ-1М интегрирующий предназначен для работы в качестве электромеханического интегратора в счетно-решающих и следящих системах летательных аппаратов.    Рассчитан на эксплуатацию в условиях повышенной жесткости, характерных для изделий авиационной техники.

    Технические характеристики приборов двигатели-генераторы ИЭ-1М:

    Нелинейность характеристики - 0,15%;
    Диапазон скоростей вращения прибора двигатель-генератор ИЭ-1М интегрирующий - 0об/мин-10000об/мин;
    Нагрузочный момент - не более 0,1гс∙см;
    Крутизна выходного сигнала на 1000об/мин - 6,0В;
    Потребляемые токи прибора двигатель-генератор ИЭ-1М интегрирующий:
     - возбуждения двигателя - не более 250мА;
     - управления двигателя - не более 200мА;
    Габариты:
     - диаметр - 30,0мм;
     - длина - 90,0мм;
    Масса прибора двигатель-генератор ИЭ-1М интегрирующий - 0,20кг;
    Напряжение:
     - в цепи возбуждения - 36В;
     - в цепи управления - 15В;
     Частота прибора двигатель-генератор ИЭ-1М интегрирующий - 400Гц.
