Описание

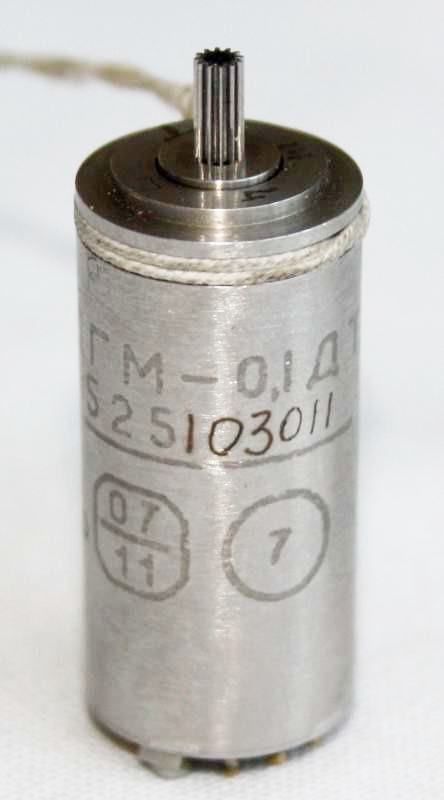

Двигатель-генератор малогабаритный ДГМ-0,1Д предназначен для работы в системах авиационной автоматики со скоростной обратной связью. Представляет собой индукционную электрическую микромашину переменного тока, с ротором двигателя в виде «беличья клетка» и ротором генератора в виде немагнитного стакана.
Двигатель-генератор малогабаритный ДГМ-0,1Д полностью удовлетворяет современным требованиям относительно минимальной постоянной времени, рассчитан на эксплуатацию в условиях повышенной жесткости.
Технические характеристики приборов двигатели-генераторы малогабаритные ДГМ-0,1Д:
Максимальная мощность на валу - 0,1Вт;
Пусковой момент - не менее 4,0Г∙см;
Крутизна выходного сигнала на 1000об/мин - 50мВ-85мВ;
Скорость холостого хода прибора двигатель-генератор малогабаритный ДГМ-0,1Д - не менее 7500об/мин;
Потребляемые токи прибора двигатель-генератор малогабаритный ДГМ-0,1Д:
- возбуждения двигателя - не более 50мА;
- управления двигателя - не более 140мА;
- возбуждения генератора - 70мА;
Габариты:
- диаметр - 16,1мм;
- длина - 45,18мм;
Масса прибора двигатель-генератор малогабаритный ДГМ-0,1Д - 0,035кг;
Напряжение:
- в цепи возбуждения - 36В;
- в цепи управления - 12В;
Частота прибора двигатель-генератор малогабаритный ДГМ-0,1Д - 400Гц.
