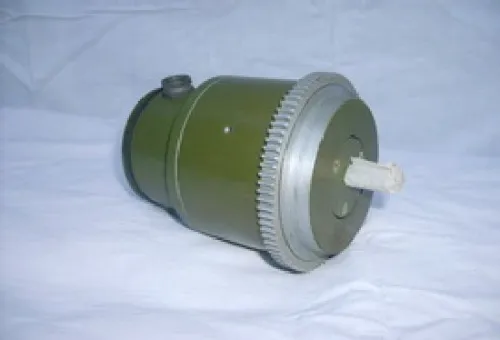

Описание генератора ГОН МГ-1:
Представляет собой синхронный генератор с возбуждением от постоянного магнита, предназначен для создания двух переменных напряжений, сдвинутых по фазе на 90°.
Характеристики ГОН-МГ-1
Номинальное выходное напряжение, В 140±15
Номинальная частота выходного напряжения, Гц 50
Номинальная частота вращения, об/мин 3000
Выходное напряжение, В, при частоте вращения ротора 1500 об/мин. 70±7,5
Разность величин фазовых напряжений, %, не более 5
Активная нагрузка, кОм 28
Номинальный режим работы продолжительный
Момент статического трения, не более, Нхм (гсхсм) 0,0049(50)
Разница сопротивлений обмоток, Ом, не более 20
Положение вала в пространстве любое
Масса генератора, кг, не более 1,3
Гарантийный срок эксплуатации, лет 5
Генератор ГОН МГ-1 предназначен для работы в условиях:
температуры окружающего воздуха от – 40°С до +65°С;
верхнего значения относительной влажности воздуха 98% при температуре 25°С и более низких температурах без конденсации влаги;
вибрационных нагрузок в диапазоне частот от 10 до 70 Гц с ускорением 4q;
дождя;
специальных воздействий.
