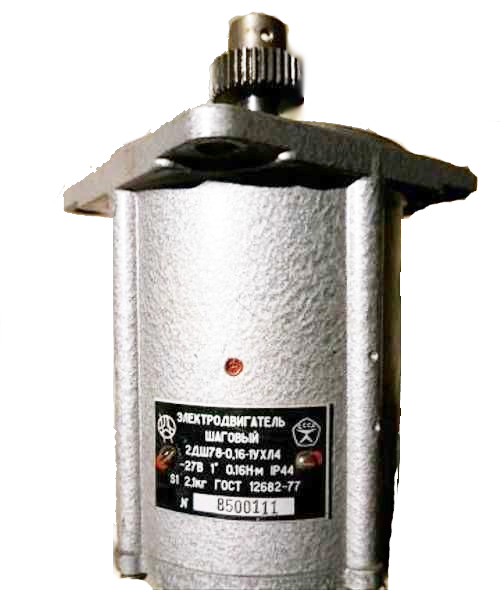

2ДШ78-0,16-1 электродвигатель

Характеристики 2ДШ78-0,16-1:

Напряжение питания на входе коммутирующего устройства, В- 27 Номинальный вращающий момент нагрузки, Н·м - 0,16
Номинальная приемистость при четырехтактной коммутации и номинальном напряжении, шаг/с, не менее - 550 Шаг, градус - 1,0
Максимальный статический синхронизирующий момент при номинальном напряжении, Н·м - 0,75
Потребляемый ток в режиме фиксированной стоянки под током, А, не более - 6,4
Приемистость, шаг/с, не менее: минимальная - 450 максимальная - 600
Статическая погрешность отработки шага, %, не более - 20
Индуктивность обмотки, мГн - 10-20
Сопротивление обмоток постоянному току, приведенное к температуре 20°С, Ом - 1,37-1,66
Масса, кг, не более - 2,1

Структура условного обозначения 2ДШ78-0,16-1:

2 - исполнение выводных концов двигателя;
ДШ - двигатель шаговый;
78 - условный номер разработки;
0,16 - номинальный момент нагрузки, Н·м;
1 - шаг, градус

Условия эксплуатации 2ДШ78-0,16-1:

Температура окружающего воздуха при эксплуатации двигателя от 1 до 35°С.
Относительная влажность воздуха до 80% при температуре до 25°С.
Атмосферное давление в диапазоне от 84,4 до 106,65 кПа.
Изменение температур в диапазоне от 0°С до максимальной температуры двигателя при
эксплуатации.
Вибрационные нагрузки в диапазоне частот от 1 до 35 Гц с максимальным ускорением 4,9
м·сек-2
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Условия транспортирования двигателя в упаковке предприятия-изготовителя в части
воздействия механических факторов по группе С ГОСТ 23216-78, в части воздействия
климатических факторов по группе условий хранения 5 ГОСТ 15150-69.
Условия хранения двигателя на складах предприятия-потребителя в упаковке
предприятия-изготовителя по группе 1 (Л) при хранении в отапливаемых хранилищах и 2
(С) при хранениии в неотапливаемых хранилищах ГОСТ 15150-69.
Двигатели отвечают требованиям ГОСТ 16264. 5-85 и ТУ 16-512.471-80. ! ГОСТ 16264.5-
85,ТУ 16.512.471-80
