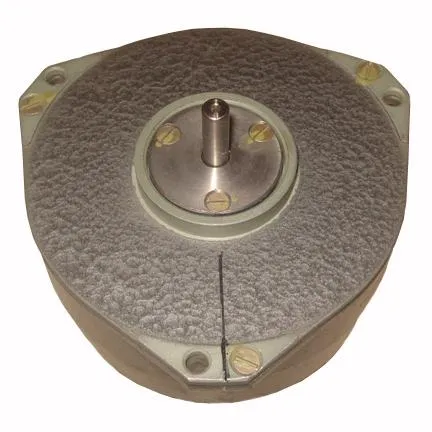

ДФС-65-1А кл.2

Описание

ДФС-65-1А сельсин-трансформатор дифференциальный одноканальный предназначен для дополнительного поворота ротора на угол φ, который передается обычными трансформаторными сельсинами или для согласования двух сельсинов, имеющих различные углы поворота ротора.

Сельсины-трансформаторы ДФС-65-1А являются индукционными машинами, которые позволяют при постоянном напряжении на входе получать на выходных обмотках систему напряжений, амплитуда и фаза которых определяются угловым положением ротора.

Технические характеристики ДФС-65-1А:

Номинальное напряжение - 36 В.

Частота тока - 400 Гц.

Номинальный ток ДФС-65-1А:

- для питания со стороны статора - 25 мА;

- для питания со стороны ротора - 10 мА.

Обмотка возбуждения - однофазная.

Обмотка синхронизации - трехфазная.

Класс - 1; 2; 3.

Система дифференциальных сельсинов устроена таким образом:

- один сельсин - сельсин-приемник;

- два других сельсина - сельсин-датчики.

Дифференциальный сельсин ДФС-65-1А позволяет зафиксировать угол поворота вала, который является разностью углов поворота валов двух других сельсинов.

Дифференциальный сельсин может быть соединен также с двумя другими сельсинами таким образом, что угол поворота его вала будет вычитаться из угла поворота вала одного из сельсин-датчиков.
